    2．奔驰722.6阀体版本与故障元件
     （1）1998年阀体
    下阀体控制阀压力调节阀如图28所示。1998年的压力调节阀因弹簧材质问题易断裂、疲软，将产生换挡延迟、打滑和换挡冲击等故障，阀体零件号：140 270 04 06。此阀体的改进如图29所示，弹簧零件号：140 993 58 01。

    新阀体的改进可通过隔板进行识别（图30），新阀体隔板分别有2个和5个半圆形缺口。除了此之外，阀体上有零件号：R 1403801/R 1403701。另外，在侧面盖板上也很容易识别，旧阀体的设计有两个平方槽口，而新阀体的设计有两个半圆形缺口。

     （2）阀体分解与弹簧参数值
    ①下阀体

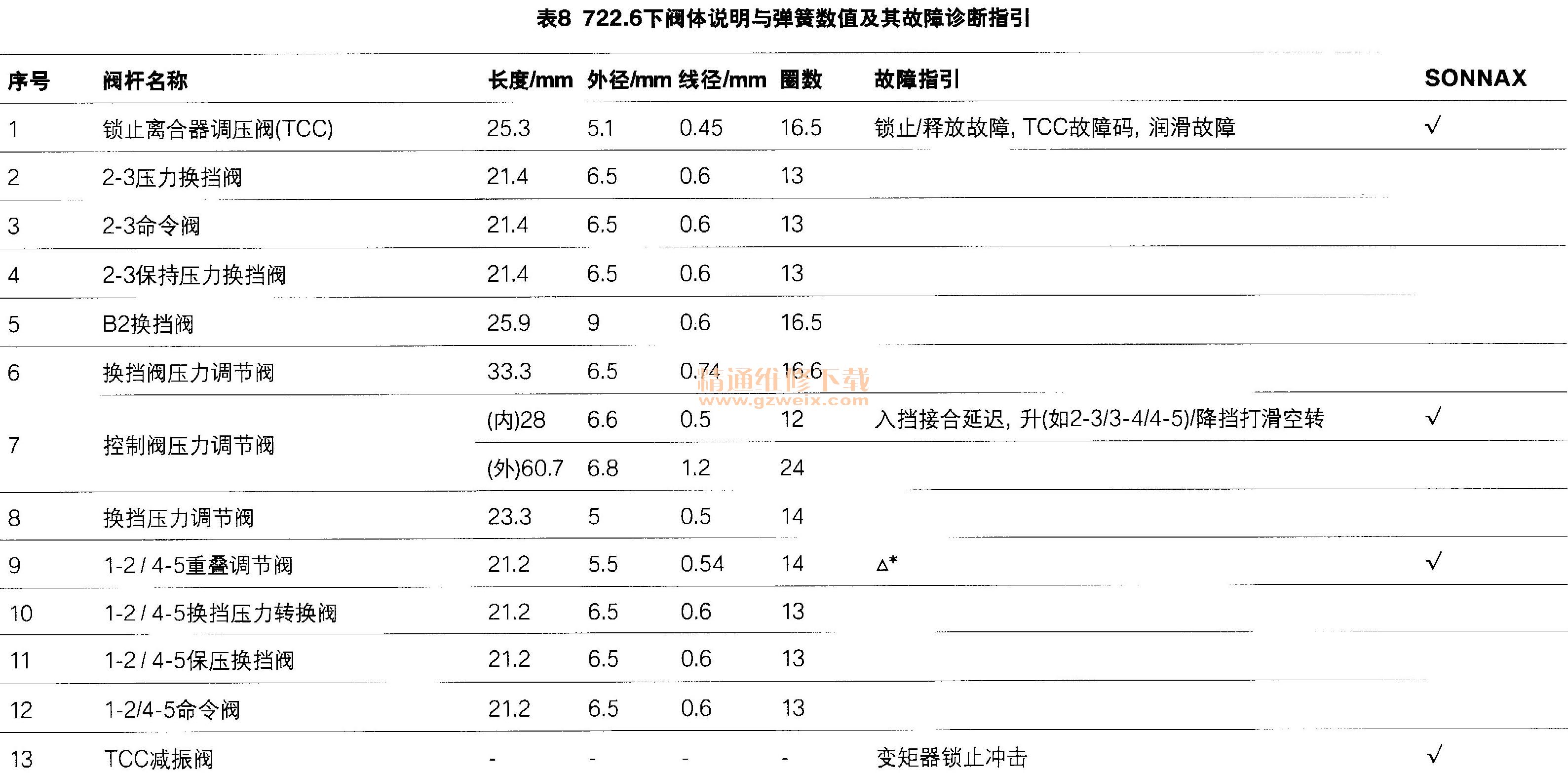

    下阀体分解图如图31所示。下阀体说明与弹簧数值及其故障诊断指引如表8所示。
