如何判断电磁阀N93的工作特性
来源:本站整理  作者:佚名  2013-11-19 08:45:30

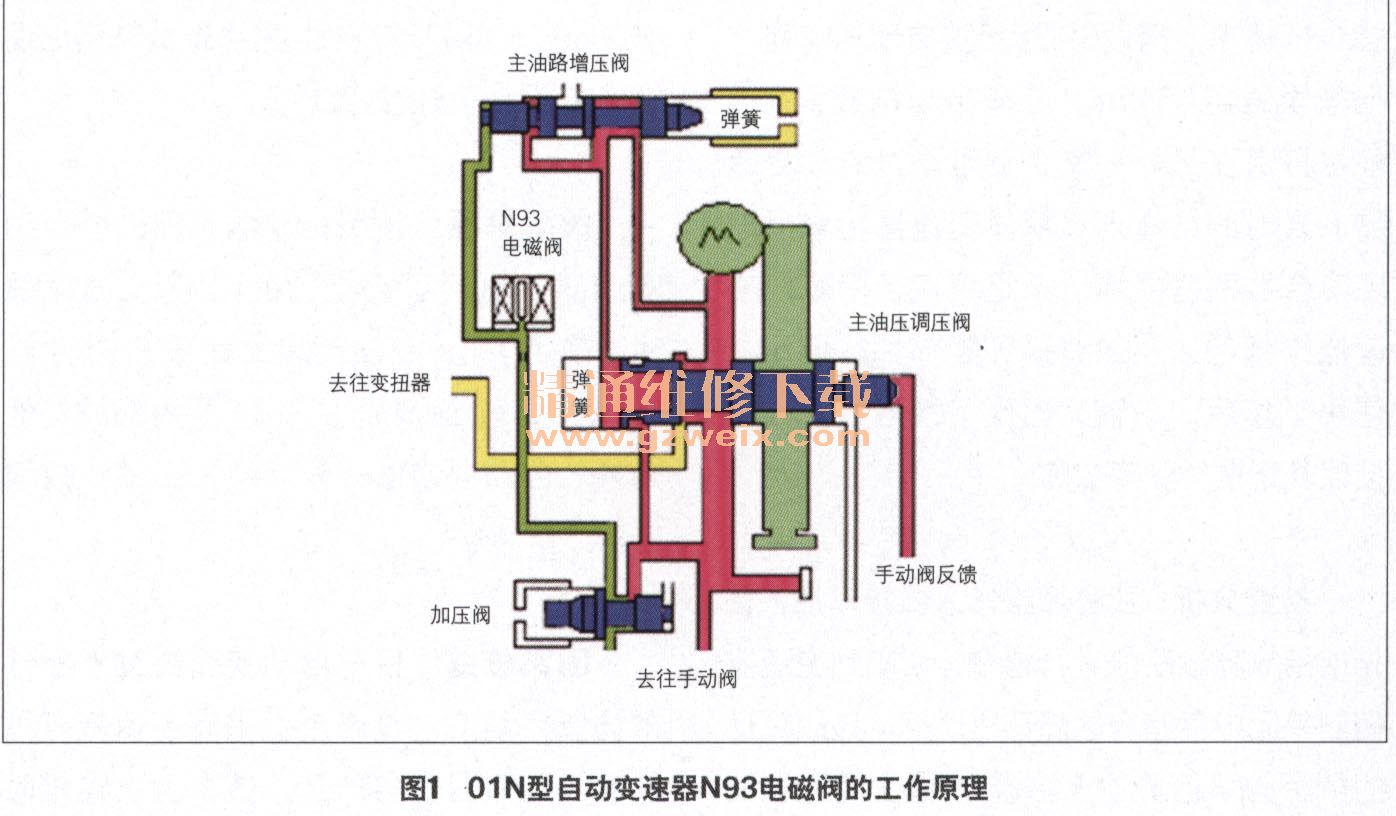

    问:在大众01N型自动变速器上,其液压控制阀体上共设有7个电磁阀,经查阅相关资料,得知其中有5个是开关式,另外2个则是频率式的,其中电磁阀N91是负责控制变速器液力变矩器锁止离合器接合与分离的,电磁阀N93(主油压电磁阀)则是用来调节系统油压的。资料上说可以根据油路控制图(图1)判断出N93的工作特性是正比例控制形式还是反比例控制形式,请问是如何判断的


    答:从图中不难看出,01N型自动变速器的主油压调节控制比较特殊,在整个主油路控制范围中多了1个“增压阀”,电磁阀N93并不像其他变速器的主油压电磁阀那样直接控制主油压调节阀,而是先控制增压阀,然后再间接控制主油压调节阀。根据图中所示,我们就不难分析出,电磁阀N93本身来说是一个正比例控制形式的电磁阀,而对于整个主油压系统来说又是反比例的。这是因为首先由减压阀所实现的约400~500 kPa的恒压输送给N93,然后再由N93来控制增压阀没有弹簧一侧的压力并改变其位置。

    另外,大家要知道,01N型自动变速器中所有电磁阀均是断电时泄油孔打开,因此对于N93来说在没有通电电流时电磁阀也不会有输出压力来控制增压阀。这样随着控制电流的升高N93输出压力也会逐渐升高,并驱动增压阀来改变其位置。增压阀的输入压力来自液压油泵,那么根据增压阀的结构可以看出N93电流越大输出压力越高时增压阀向右侧移动量就会增大,而其输出至主油压调节阀弹簧处的压力就会越低,因此主油压调节阀的输出压力也就相对而低。此时就可以得出N93的特性:即对N93本身来讲,它是一个正比例控制形式的电磁阀,会随着控制电流的升高其输出压力也会升高;而对于主油路来讲,它又是反比例控制形式的,当N93电磁阀控制电流越大时主油压调节阀的输出压力就会越低。
