雪佛兰乐风轿车发动机无法启动

来源：汽车维修技师作者：佚名 2017-10-16 08:43:52

    一辆行驶里程约8.6万km的雪佛兰乐风。客户反映：该车辆无法启动，拖车来店检查。
    故障诊断：技师接车后按常规检查，打开点火开关，启动机运行正常，不能着车。检查发动机无点火和喷油信号，连接诊断仪检查，转速为零（如图1所示），而正常应该有200～300r/min。

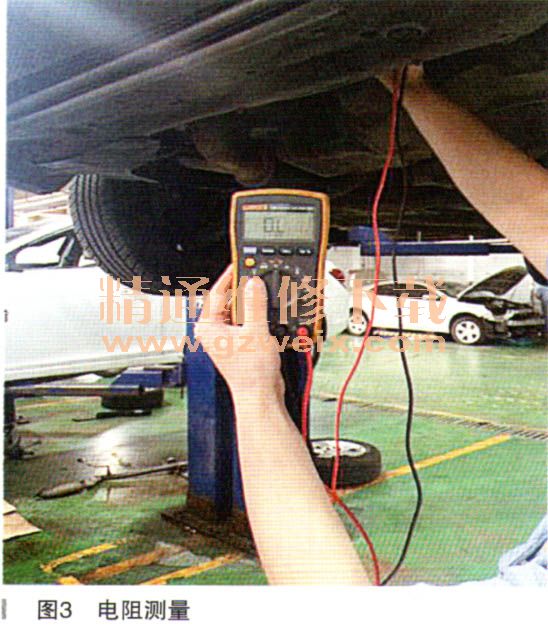

    是否曲轴位置传感器有问题？按电路图（如图2所示）进行测量，随车测量结果为磁感式曲轴位置传感器的线圈电阻无穷大（如图3所示），判定曲轴位置传感器损坏。

    对比一下正常的曲轴位置传感器线圈电阻为560 Ω（如图4所示），于是更换一个曲轴位置传感器，但故障依旧。

    用示波仪测试曲轴位置传感器，示波仪连接发动机控制模块20号脚和21号脚。
    启动发动机测得波形正常，判定发动机曲轴信号靶轮及线路正常。
    技师根据测量结果分析故障原因大致有：
     （1）发动机控制模块；
     （2）发动机控制模块供电及供电搭铁相关的线束。
    测量发动机控制模块C1号脚的供电正常，如图5所示。
