日产轩逸行车记录仪引起遥控无法使用解决办法
来源:汽车维修技师  作者:佚名  2017-04-07 09:05:21

    一辆配置1.6L发动机,自动挡变速器2013年日产轩逸轿车。车主反映:该车加装了行车记录仪后,熄火后在记录仪关机前遥控无法使用。
    故障诊断:经试车,车主描述的故障确实存在,在行车记录仪关机前遥控确实无法使用,不管遥控离车身多近。该记录仪为凌度牌,型号为HS960A,带前后两个行车记录摄像头,前摄像头集成与主机一体,后摄像头通过视频线从后玻璃窗引过来。车主自述该记录仪为买保险时候保险公司赠送。

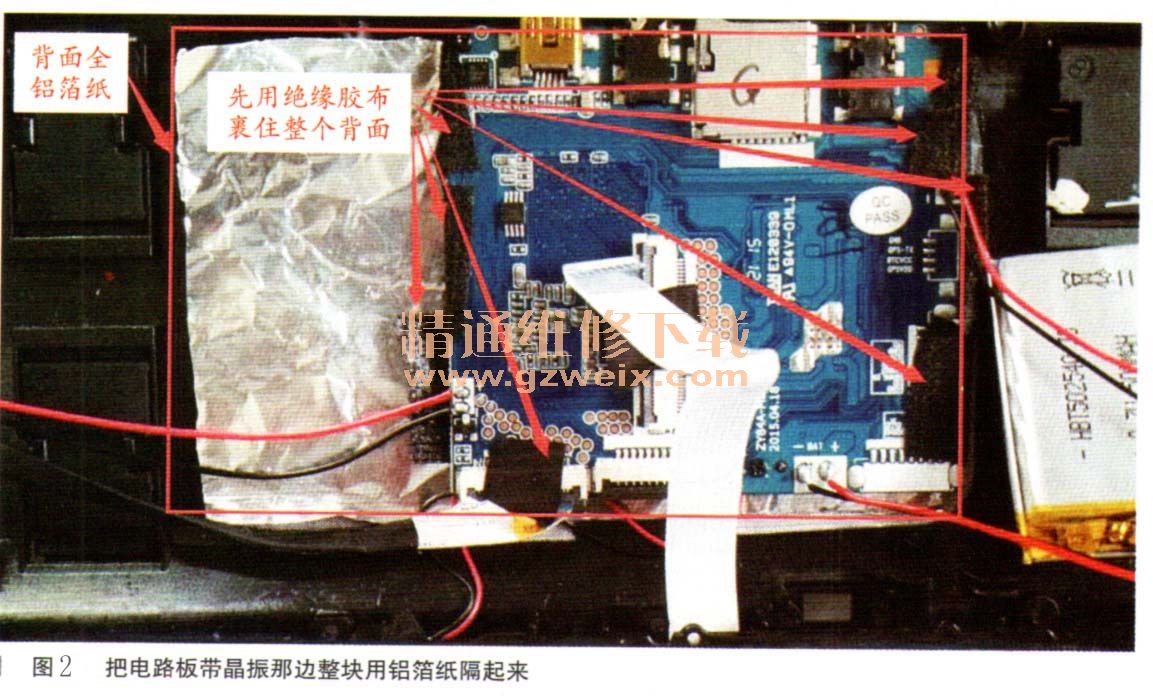

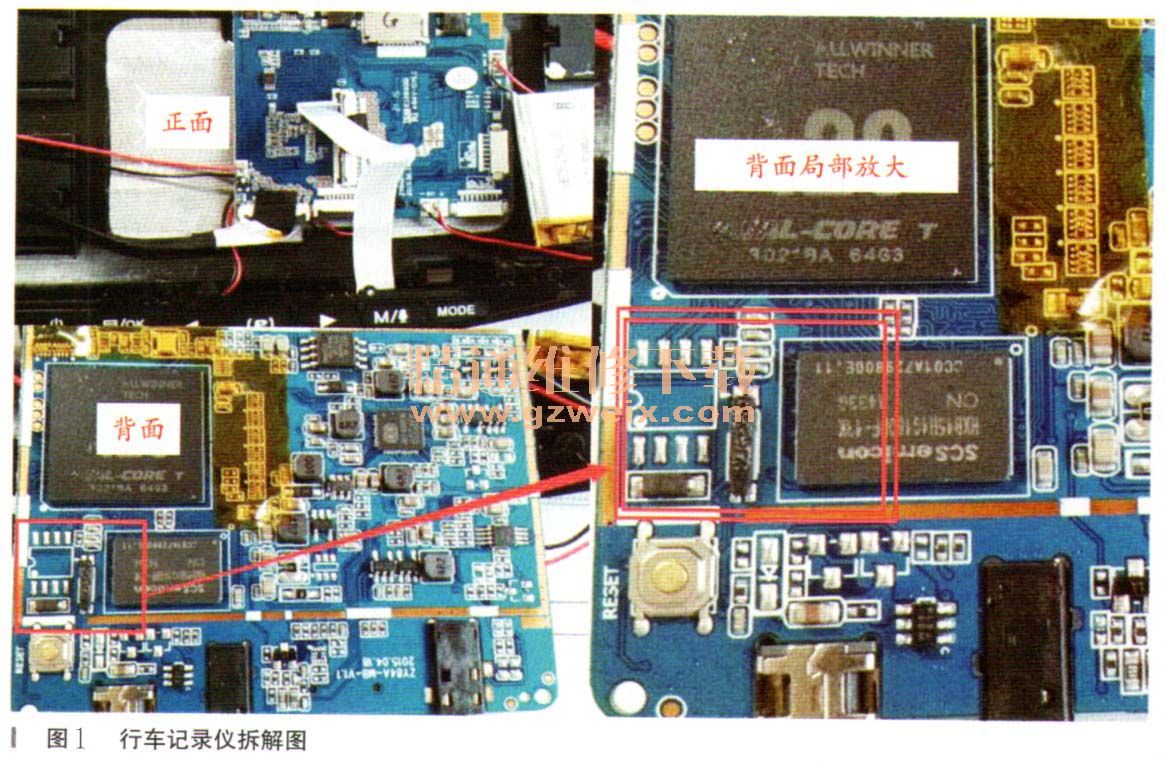

    特殊情况下,遥控无法使用一般情况有:(1)检测到车辆钥匙仍处于“ON”状态;(2)信号干扰,即遥控接收或者发送的信号受到同样频率的无线电强力干扰;(3)其他原因引起(电源接错导致车身模块接收到门的状态为“开”等)。首先检查了记录仪的供电情况,该车直接从点烟器供电,直流12V变直流5V供电,关钥匙后点烟器的插头断电,拔下点烟器的供电插头,在记录仪关机前遥控仍然无法使用,判断为非供电原因引起(也排除了拔了钥匙后,电源仍然为“ON”的情形)。由于该车有后摄像头,怀疑是后视频线与天线靠得太近干扰,特地拔下后摄像头进记录仪主机的插头,在记录仪关机前遥控仍然无法使用,判断为非后摄像头线路与遥控接收天线靠太近引起干扰。难道是前摄像头或者行车记录仪本身引起故障?为了证实或者排除此故障,特意把行车记录仪从后视镜拆下,放在后排,单独用充电宝供电,结果显示:在行车记录仪开机的情况下,不管行车记录仪放在车内哪个位置,都会引起遥控无法作用,而把行车记录仪从车里面拿出来后,遥控正确作用。这表明是行车记录仪本身引起遥控无法作用的故障。经用专业的仪器检测,该车遥控的频率为314MHz的频率,想必是行车记录仪在运行过程中也产生同样的波形干扰了遥控。于是决定拆解行车记录仪,结果看到如图1所示的结构,拆开后正面(即拆开马上看得见的那面)基本没有什么电子元件。背面有很多电子元件。一般来说,所有行车记录仪都会有一个晶振。晶振的一个重要作用是计时,而所有行车记录仪能够产生频率对遥控产生影响的应该就是晶振了。仔细观察,应该在电路板背面CPU下面那个是晶振(图1双红框所示中间长形的,带4个焊点的为晶振),由于铝箔纸为导电的,于是先用绝缘胶布把整个背面包起来,然后用铝箔纸把整个背面包起来(如图2所示),然后把行车记录仪重新组装起来,用充电宝供电,试过全部按键功能正常后,装回车上。发现不管行车记录仪开还是关,遥控都能够正确起作用。



    故障排除:把行车记录仪做了屏蔽后,不再有行车记录仪开机情况下遥控不起作用的现象。证实故障完美解决。
    故障总结:(1)此故障解决过程遵循了最基本的故障解决方式。车主描述故障(行车记录仪关机前遥控失灵)一确认故障存在(行车记录仪关机前确实遥控无法作用)。找出故障原因(排除供电原因、排除后视频线与遥控天线靠太近引起十扰,把行车记录仪拿到后排,开机时遥控一样无法止常工作,把行车记录仪开机时拿出车外,遥控正常工作,推断出行车记录仪开机时发射与遥控频率重叠的波形)一解决故障(用铝箔纸正确屏蔽行车记录仪的晶振波,让它无法向外发射);(2)由此案例也引起我们对行车记录仪的质量担忧(有些行车记录仪在开机的情况可不断发射无线波,是否对人体造成不良影响,还得权威部门检测),在选购时不应只注重价格,还要注意产品有无对汽车本身(已知的影响还包括行车记录仪影响收音机的接收信号、产生杂音等)或者对人体的不良影响。
