通过上述对电路图的注释与分析，有助理解ELV的工作原理，提高维修诊断的准确性与处理效率。在更换ELV时要重点说明两点：①ELV只能匹配一次，也就是说匹配过的电子方向锁不能再使用在别的车上。②ELV匹配完毕后还要编码，如果不编码，打开点火开关后，无法关闭(只有启动一次后，才能关闭)；在不踩刹车的情况下就可以直接启动车辆。

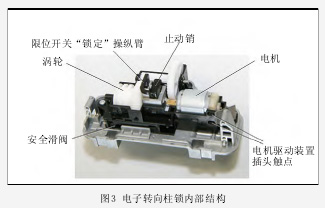

全新帕萨特装备了“无钥匙进入和一键启动”（KESSY）系统，该系统与大众第4代防盗系统相结合，其中ELV电子转向锁装置是其中重要的组成部分（ELV电子转向锁内部结构分解见图3）。在使用无钥匙启动功能时，带有已授权的无线收发器的点火钥匙不必插入“进入和启动”授权系统开关，只要钥匙在车内，按下发动机启动开关，车内天线就会开始感应式查询授权的点火钥匙。此时点火钥匙也会发出一个加密的反馈信息给KESSY控制器（防盗电脑），如果点火钥匙被识别为已授权，ELV电子转向锁上的电动机运转，止动销脱开转向柱，方向盘解锁。同时，点火开关等电源被接通，为司机启动发动机做好准备。



本文作者描述的P3053故障已在上海大众多家维修中心发生过。应该说作者对该故障的诊断还是很有经验的，通过诊断仪从ELV电子转向锁控制单元数据流中发现，启动机50端子的启动信号已到达ELV电子转向锁控制单元，由此确认启动继电器50端子至ELV电子转向锁控制单元之间的传输线路良好，而后更换了ELV电子转向锁总成，故障排除。为此笔者借点评本文此机，向读者介绍了KESSY系统的工作原理，让读者对全新帕萨特ELV电子转向锁装置有所了解，同时也要友情提醒拥有该车型的用户，如车辆发生类似故障，应尽快到上海大众特约维修中心去进行诊断修理，这样能保证故障及时排除。
