一辆行驶里程约8万km的的2011款全新迈腾轿车。该车挂倒挡没有外部环境影像，摄像头没有翻起，但引导线正常（图1）。

    故障诊断：接车后试车验证故障，故障属实；查询倒车影像控制单元（J772），没有故障代码存储；检查倒挡信号，正常。
    根据该车电路分析，摄像头（R189）的端子1与J772的端子T54B/48连接，为供电端子；端子2与J772的端子T54B/47连接，为搭铁端子。解锁按钮（E234）的端子1与J393控制单元的端子T8R/6，为供电（巧号电）端子；端子2为搭铁端子；端子3与J519（车载电源控制单元）的端子T52A/28连接，挂倒挡时供给蓄电池电压（摄像头电动机驱动）；端子4与SC25熔丝连接。检查R189，端子1上没有电压，E234的端子4上的电压时有时无，分析认为是这两条线路有问题。继续检查到行李箱左侧导线连接器（图2）的连接处，此处供电正常；再检查这两条线路的导通情况，没问题，这说明故障就是行李箱左侧导线连接器插接不正常。检查该导线连接器，导线连接器上有氧化物，从而造成虚接导致供电不正常，致使倒车摄像头不能工作。

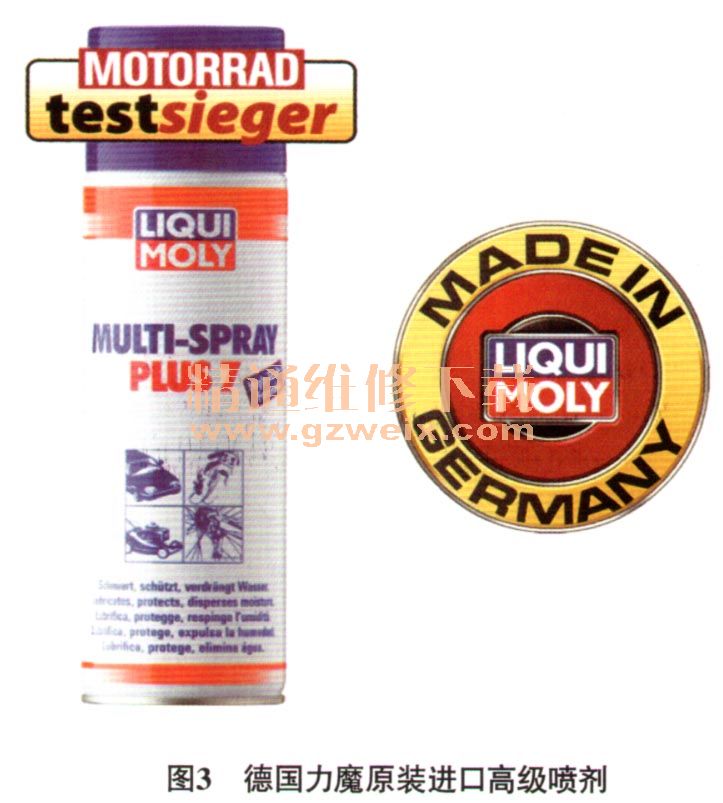

    故障排除：使用德国力魔原装进口高级喷剂（图3）清洁行李箱左侧导线连接器，并调整导线连接器的端子间隙后试车，摄像头工作正常，故障排除。
