一辆2011年宝马530Li（F18）轿车。该车制动摩擦片报警提示，更换完磨损传感器报警线后故障现象依旧。
故障诊断：进店检查制动摩擦片报警提示，并告之前段时间在其他的修理店更换过制动摩擦片，首先做故障验证，着车检查信息提示，如图1所示。

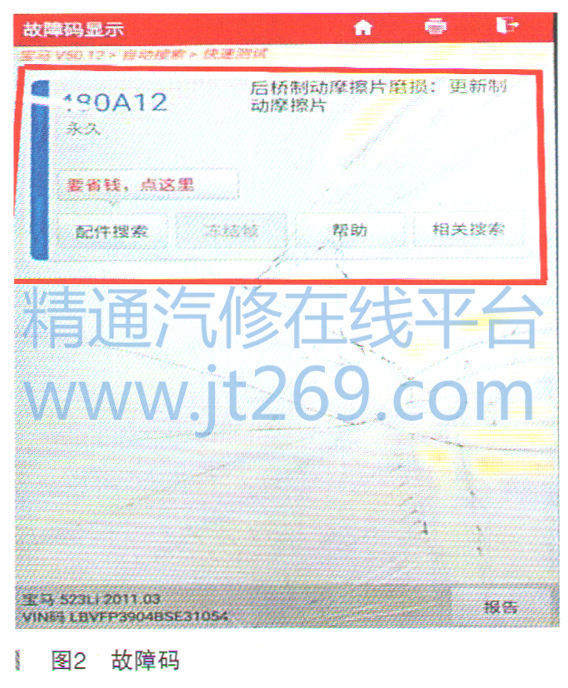

在多功能显示屏上显示“制动摩擦片”报警提示信息，为了能尽快地锁定前后轮，使用诊断仪读取故障码，如图2所示。
从故障码的解析来看，就是后制动摩擦片磨损而产生的报警。拆下右后轮，发现制动摩擦片特别厚，是不是磨损传感器坏了？更换一根良好的磨损传感器线，如图3所示。
着车检查车辆信息提示，还是有 “制动摩擦片”报警提示。使用诊断仪清除故障码后，经过点火循环，读取故障码，还是报480A12故障码。读取的
数据流，如图4所示。

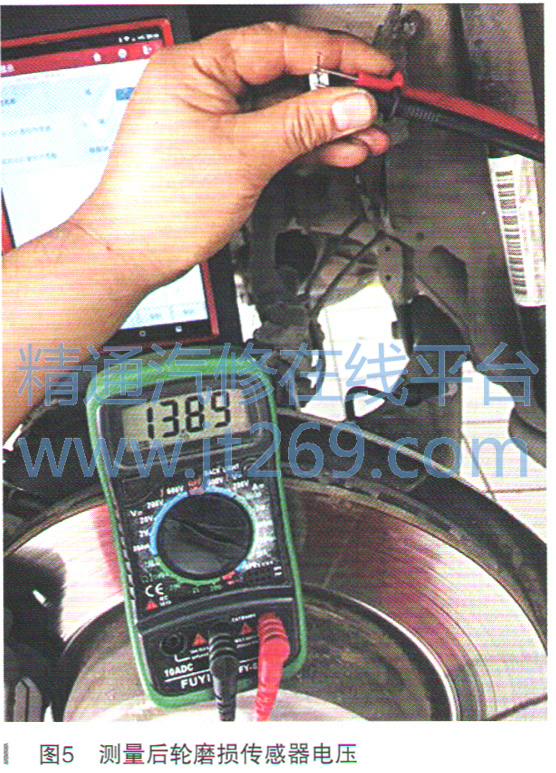

数据流可以看出磨损传感器能够提供正确的信号，但故障码还是报480A12。是不是线束本身有问题？对线束的信号进行测量，如图5所示。
