宝马320Li轿车 FlexRay总线故障检修
来源:本站整理  作者:佚名  2019-01-12 12:57:45



    一辆行驶里程约2.3万km的2013年宝马320Li轿车。用户反映:该车行驶中仪表中多个故障灯点亮报警,转动方向盘感觉很重。车辆启动和行驶驾驶无明显异常现象。
    检查维修:接车后首先验证用户反映的故障现象,车辆启动着车的情况下仪表中发动机故障灯、DSC故障灯、EPS故障灯等点亮报警。转动方向盘,方向盘助力失效。连接ISID进行诊断检测,ISTA诊断测试树状图如图1所示,FlexRay总线上的控制单除了FME之外元全部为黄色,为无法通信状态。FEM为网关,可以和其他的控制总线进行通信,所以这里显示为可以通信状态。

诊断测试结束,故障存储器中储存了大量的故障,摘取重要的故障存储内容如下:
50258一无法与下列装置通信:一体式底盘管理系统1407;
50392一无法与下列装置通信:发动机电子系统1407;
50395一无法与下列装置通信:动态稳定控制系统1407;
50399一无法与下列装置通信:电动机械式助力转向系统

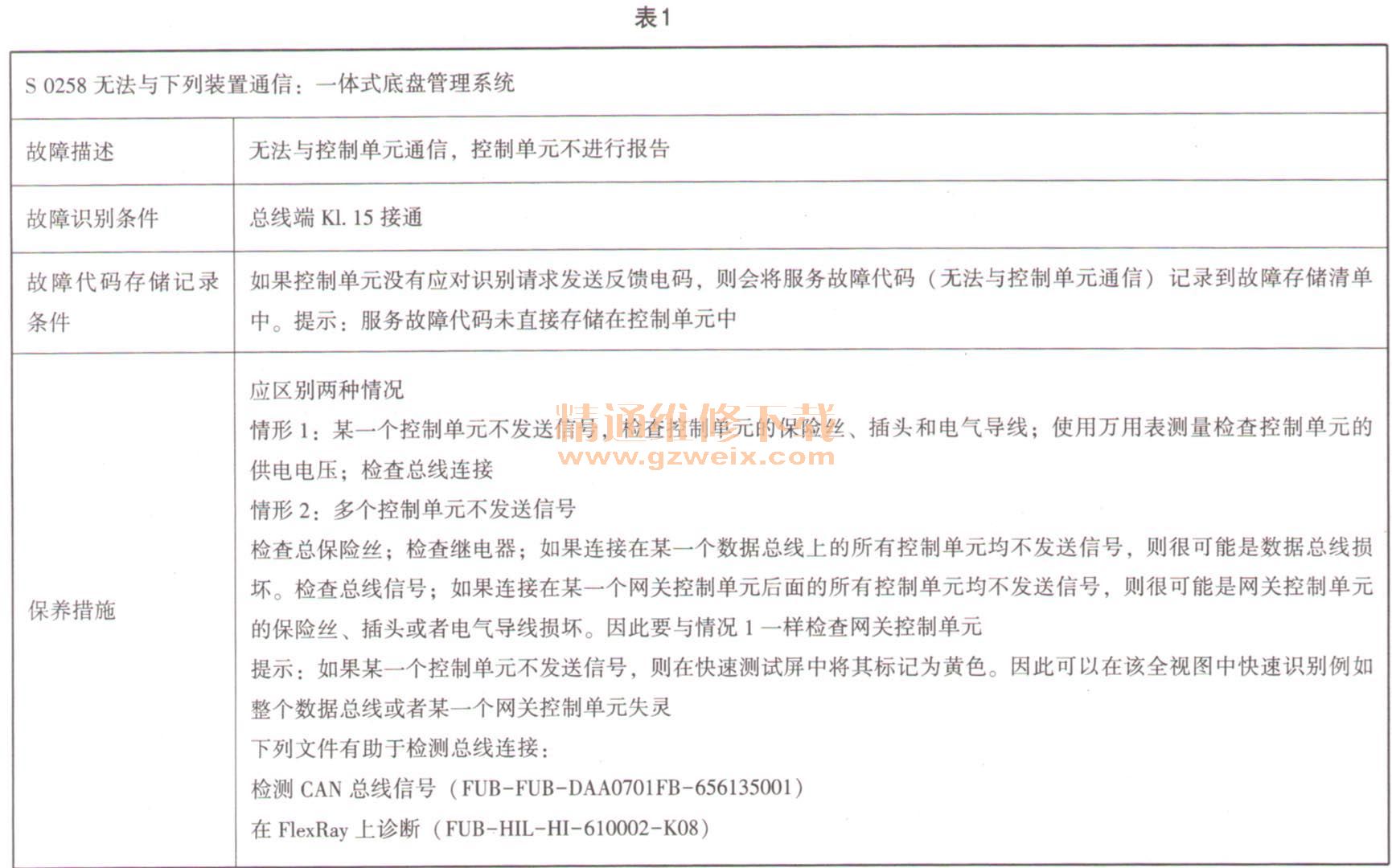

查看一个故障码的细节描述如表1所示。

    FlexRay是全新的总线系统和通信系统,对FlexRay的要求是,在电气和机械电子元件之间提供可靠,实时和非常高效的数据传输。FlexRay用于当今和未来车辆内创新功能的联网。FlexRay包括性能强大的记录,适用于按照在车辆内的分布式系统实时数据传输。每个通道的最大数据传输率为IOMB/s,因此FlexRay是一个非常高速的系统。FlexRay明显比此前车辆在车身以及驱动装置和底盘区域内所使用的数据总线更快。FlexRay除了支持更高的带宽之外,还支持确定性的数据传输,并且可以进行容错配置。就是说,即使是在个别元件失灵后,仍可以允许剩余的通信系统运行。中央网关模块(ZGM或FEM)建立不同的总线系统和FlexRay之间的连接。
    不同的终止方式可能导致对于测量结果的误判。FlexRay导线的电阻测量无法对系统接线的功能做出百分之百的判断。在静态时,出现损坏情况下,如被挤压处或插头腐蚀的电阻值可能会处于公差之内。可以维修FlexRay。电缆可在出现损坏的情况下用传统的导线连接器进行连接。只能使用FlexRay的专用电缆。安装时,必须注意各种特点。在对FlexRay进行接线时,要使用绞合导线。绞合状态自爱维修时仍必须保持。维修区域内的绝缘部位必须重新用收缩软管进行密封。进水可能对阻抗(导体内电磁波扩散的电阻)和总线系统性能造成影响。
    这款车FlexRay总线网络连接图如图2所示。

    选择故障内容执行检测计划,系统提示如下:如果无法与多个控制单元进行通信,则可能是总线通信/同步有故障。控制单元被拔下时,该故障可能由总线单元的单个控制单元造成。多个控制单元同时造成故障的可能性极其小。必要时在总线单元的另一个控制单元上继续故障查询。如果在所有相关的控制单元上未发现故障(插头连接、导线、保险丝……),则进行下列检测。通过该检测应确定造成该故障的控制单元。使用环形连接的总线导线检测与总线相连的控制单元(参见电路图,例如ICM控制单元),查剩余的与总线相连的控制单元的通信。如果无法通信,则原因是已拔下的控制单元,.所以必须进行更新。使用终端电阻检测与总线相连的控制单元(参见电路图,例如DSC控制单元):将与总线相连的控制单元从电线束上拔下。在电线束侧使用一个电阻器跨接总线导线(电阻值在80~110Ω)。检查剩余的与总线相连的控制单元的通信。

[1] [2]  下一页
