十二、N55发动机异常噪声或动力下降
    车型：E70、E71、E90、E92、E93、F07、F18
    发动机类型：N55
    生产日期：2010年3月1日、2011年12月31日。
    故障现象：发动机引起异常的震颤噪声。
发动机出现功率下降。
发动机报警灯亮起。
在DME故障代码存储器中存储了涉及VANOS的故障：
E系列：
N55
2D5A一VANOS，进气：控制故障，凸轮轴卡住
2D5B一VANOS，进气：控制故障，位置未达到
2D60一VANOS，排气：控制故障，凸轮轴卡住
2D61一VANOS，排气：控制故障，位置未达到
2D9F一进气凸轮轴传感器：信号不可信
2DA1一排气凸轮轴传感器：信号不可信
3000一进气凸轮轴传感器：信号高
300D一进气凸轮轴传感器：信号低
300E一排气凸轮轴传感器：信号高
300F一排气凸轮轴传感器：信号低
N52x
2A80 DME进气VANOS，控制
2A82 DME进气VANOS
2A85 DME排气VANOS，控制
2A87 DME排气VANOS，机械结构
F系歹d：
N55
130104一VANOS，进气：控制故障，凸轮轴卡住
    130108一VANOS，进气：控制故障，位置未达到
    130304一VANOS，排气：控制故障，凸轮轴卡住
    130308一VANOS，排气：控制故障，位置未达到
    130El l一进气凸轮轴传感器：信号不可信
    130F11一排气凸轮轴传感器：信号不可信
    164020一进气凸轮轴传感器：信号高
    164021一进气凸轮轴传感器：信号低
    164030一排气凸轮轴传感器：信号高
    164031一排气凸轮轴传感器：信号低
    N52x
    130108 VANOS，进气：调节误差，位置未达到
    130308 VANOS，排气：调节误差，位置未达到
    130D01曲轴一排气凸轮轴，参考：角度超出极限值
    130E01曲轴一进气凸轮轴，参考：角度超出极限值
    130004 VANOS进气电磁阀，控制：断路
    130204 VANOS排气电磁阀，控制：断路
    162001进气凸轮轴传感器，同步：功能异常
    163201排气凸轮轴传感器，同步：功能异常

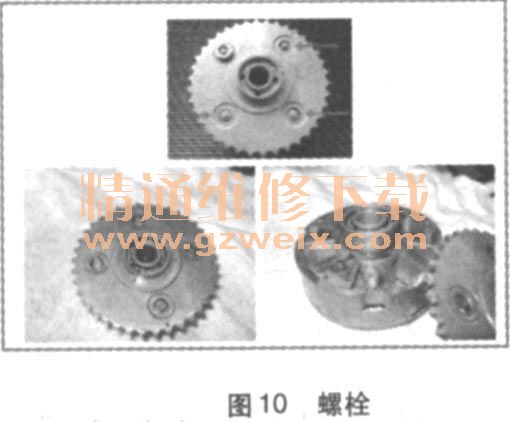

    故障诊断：VANOS调整装置的螺栓（排气侧或进气侧）断裂或松脱。如图9、图10所示。



针对N55发动机：
此措施已转移至ISTA/D2. 33. 0，因此只能通过车辆诊断使用。
处理客户投诉时，用ISTA/D进行诊断，并执行相应的测试模块。
针对N52/N52K/N52T发动机：
处理客户投诉时按如下方式操作：
检查排气和进气凸轮轴的VANOS调整装置有无断裂或松脱的螺栓。
如果发现一个VANOS调整装置有断裂或松脱的螺栓，则无论如何都要更换两个VANOS调整装置（排气侧和进气侧）。
仅允许安装改进的VANOS调整装置（带改进了的螺栓头）。
改进的VANOS调整装置可按如下方式识别：

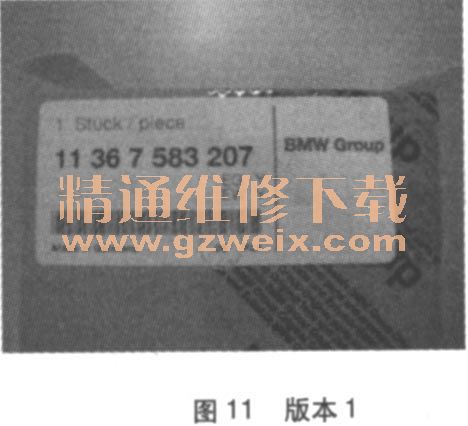

如图11所示，红色圆圈：索引06或更高的版本。

如图12所示，红色圆圈：索引06或更高的版本。

如图13所示。

重要提示：
发动机内不允许有VANOS螺栓碎片或松脱的VANOS螺栓残留。
如有必要检查正时机构是否有螺栓／螺栓碎片。
如有必要拆除油底壳并去除螺栓／螺栓碎片。
如有必要进行机油保养。
如果发动机上有后续损坏（进气门、排气门撞到了活塞头），根据损坏程度进行操作。
