详解激光打印机电气部分常见故障维修
来源:本站整理  作者:佚名  2016-01-05 10:08:28

    5.4 协议错误(Protocol Error)故障
    1.故障原因
    造成协议错误故障的原因主要是主板控制信息错误。
    2.故障测试及维修方法
    激光打印机协议错误故障的测试及维修方法如下。
    步骤01  重新启动打印机,看问题是否解决。
    步骤02  如果问题没有解决,对打印机进行初始化操作,看问题是否解决。
    步骤03  如果问题仍没有解决,检查与主板相关的接线,重新插拔并接好,看问题是否解决。
    步骤04  如果仍没有解决,检查主板是否损坏,如果损坏,更换主板,如果没有损坏,则是电器噪声干扰。

    5.5内存错误故障
    1.故障原因
    造成内存错误故障的原因主要有以下几种。
    1)存储器(标配和扩充的)损坏或不兼容。
    2)主板控制信息错误。
    2.故障测试及维修方法
    激光打印机内存错误故障的测试及维修方法如下。
    步骤01  检查存储器与主板接触部件是否连接不良。如果是,将存储器拆下后重新安装,并对存储器和插槽的接触部位进行清洁。
    步骤02  如果存储器与主板接触部件连接正常,接着检查新加的存储器与打印机是否存在不兼容问题。如果存在,更换有问题的存储器。
    步骤03  如果正常,检查主板是否存在问题,可以更换主板进行排除,如果更换主板后故障排除,说明主板存在问题。
    步骤04  如果更换主板后故障依旧,说明存在电气噪声干扰。

    5.6主电机故障
    1.故障原因
    造成主电机故障的原因主要有以下几种。
    1)主电机损坏或失效。
    2)电源板损坏或失效。
    3)电机控制板(MCU或主板)损坏或失效。
     2.故障测试及维修方法
    激光打印机主电机故障的测试及维修方法如下。
    步骤01  检查主电机上的连接线是否正常。如果连接线松动或断路,重新连接好。
    步骤02  如果主电机上的连接线正常,接着用万用表(调到电压档200量程)测量主电机的供电电压(一般为24V)是否正常。如果供电电压是零或偏低,则检查电源电路是否为24V。如果不是,检查电源电路故障;如果是,则检查24V电压输出端到电机连接线间的线路,并更换损坏的线路或元器件。
    步骤03  如果主电机的供电电压正常,接着测量主电机驱动电路中CPU和电机之间的三极管等元器件及连接线路是否正常。具体的检测方法是:先观察元器件有无虚焊或烧坏,然后开路测量其好坏。如果主电机与CPU之间用导线连接,则需要检查连接线是否连接好。如果CPU和电机之间的三极管等元器件及连接线路不正常,则需要重新连接好。
    步骤04  如果CPU和电机之间的三极管等元器件及连接线路正常,接着检测主电机是否正常。其具体检测方法是:将数字万用表的档位调到欧姆档的200量程,将黑表笔接电机的第5或第6根线,红表笔分别接其他连接线,测量其阻值。然后将测得的阻值与标准值对比来判断电机的好坏。

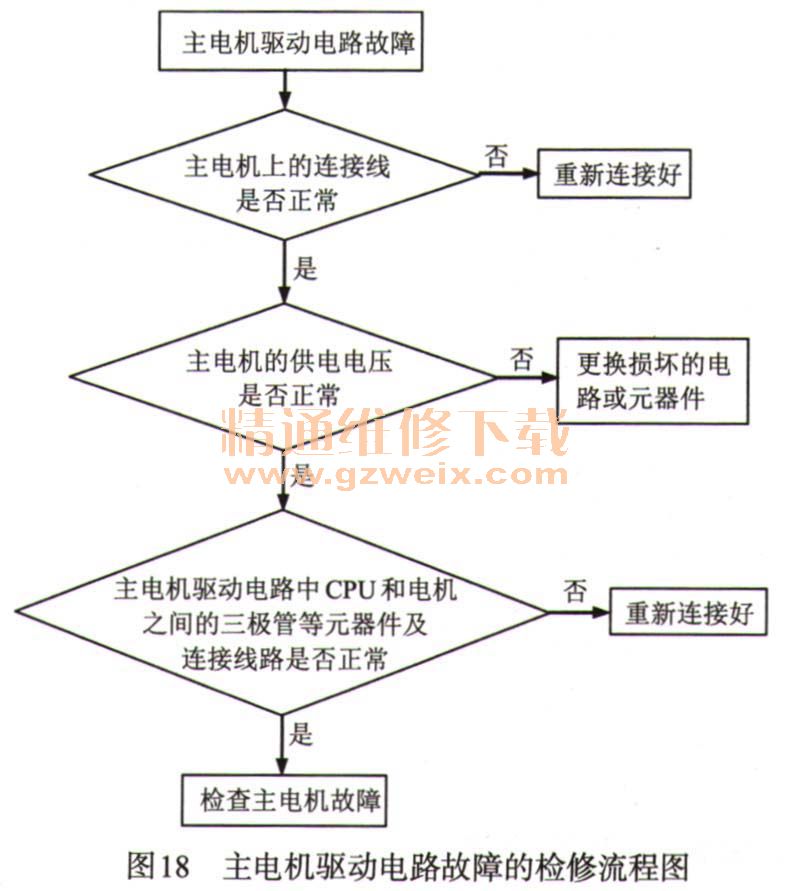

    如图18所示为主电机驱动电路故障的检修流程图。
