详解激光打印机扫描系统常见故障诊断维修
来源:本站整理  作者:佚名  2016-01-03 11:02:50



    一、激光扫描系统常见故障分析
    激光扫描系统常见的故障如下。
    1)由激光发生器引起的打印图像浅淡。
    2)扫描电机发生故障。
    3)激光扫描系统中的透镜、反射镜发生故障引起打印质量问题。

    二、由激光发生器引起的打印图像浅淡故障

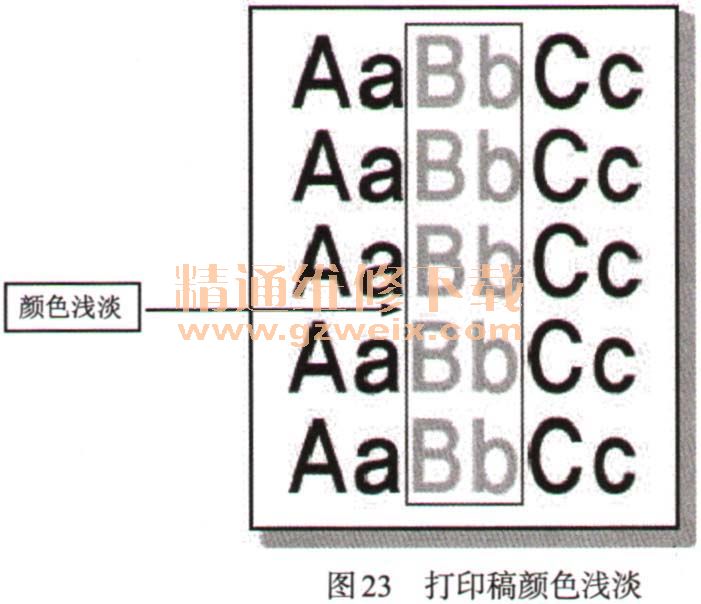

    如图23所示,打印稿颜色浅淡。

    1.故障原因
    造成上述故障的原因主要有以下几种。
    1)激光二极管损坏。
    2)激光发生器功率下降(老化)。
    3)透镜表面脏污。
    4)墨粉缺粉。
    5)感光鼓故障。
    2.故障测试及维修方法
    激光打印机由激光发生器引起的打印图像浅淡故障的测试及维修方法如下。
   步骤01  打开激光打印机,取出激光发生器并打开盖板,然后用万用表直接测量二极管的直流电阻值(有3个引脚)。如果阻值很小,则说明二极管被击穿,需更换二极管。
    步骤02  如果二极管正常,需要继续检查透镜表面是否有灰尘或斑点。如果有灰尘或斑点,使用皮老虎将表面的脏物清除,再使用蘸有酒精的医用棉签进行进一步的清洁。
    步骤03  如果清洁干净后,发现打印机的故障依旧没有排除,则可能是由于激光发射器老化、变质引起的,需要更换激光发生器。

   三、图像失真故障
     1.故障原因
    造成上述故障的原因主要有以下几种。
    1)激光单元安装不正确。
   2)扫描仪激光二极管发射故障或扫描电机故障。
    3)扫描仪连接不正确。
    2.故障测试及维修方法
    激光打印机图像失真故障的测试及维修方法如下。
   步骤01  检查激光单元是否错误地安装到机体上了。如果是,正确安装并旋紧螺丝。
    步骤02  如果安装正确,接着检查激光二极管或扫描电机是否有问题。如果有问题,更换激光单元。
    步骤03  如果没有问题,检查扫描插线是否连接正确。如果不正确,正确连接插线。

    四、扫描电机故障
    1.故障原因
    扫描电机的主要作用是驱动棱镜转动。扫描电机常出现转速异常或不转等故障,当扫描电机出现故障时,就容易导致打印机不打印、面板上出现故障信息(用指示灯来表示)等故障现象。
    2.故障测试及维修方法
    激光打印机扫描电机故障的测试及维修方法如下。
    步骤01  打开激光打印机,取出激光发生器并打开盖板,然后清洁扫描电机。
    步骤02  用手转动扫描镜,观察一下扫描镜是否旋转自如、其轴有无发涩或卡住的感觉。如果发现扫描电机损坏,则需要更换扫描电机。

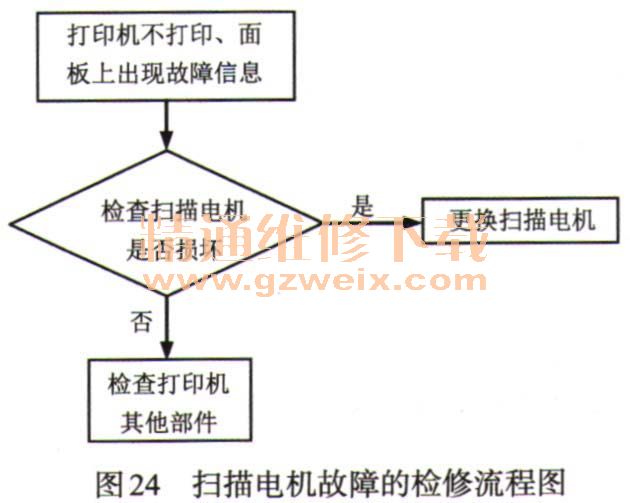

    如图24所示为扫描电机故障的检修流程图。


     五、激光扫描系统中的透镜、反射镜故障
    1.故障原因

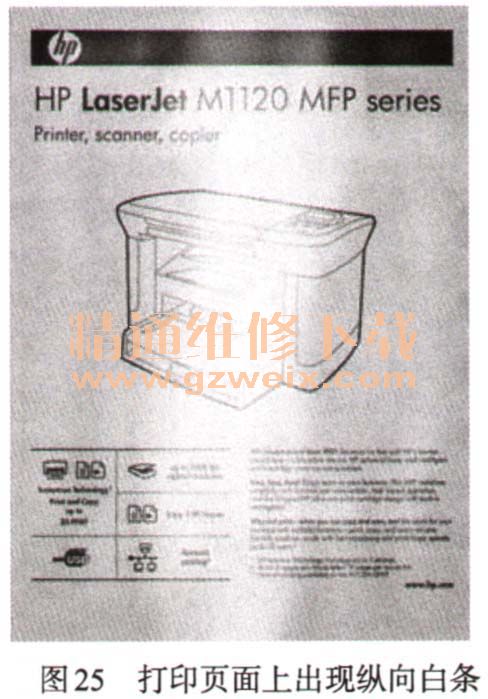

    在激光扫描系统中,激光发生器发出的激光束经过聚焦透镜后,通过一系列的扫描转镜、扫描透镜、激光光束检测镜的调制,再由反射镜发射到感光鼓上形成二维的潜像。当激光扫描系统的各种透镜、反射镜出现故障时,就会影响打印质量,如打印页面上出现纵向白条(如图25所示)等。

    2.故障测试及维修方法

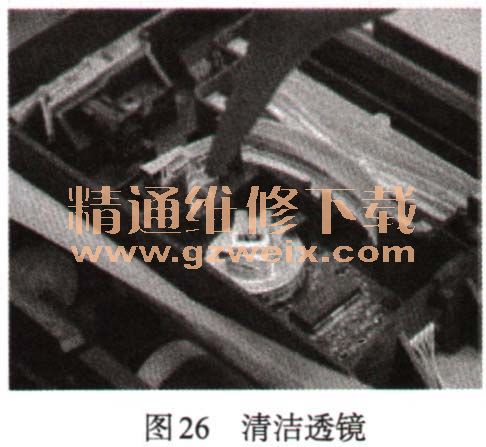

    首先打开激光打印机外壳,取出激光器并打开盖板,然后检查各种透镜、反射镜上是否有墨粉、灰尘等。如果有,需要用脱脂棉擦拭干净,如图26所示。
