详解扫描仪的工作原理(下)
来源:本站整理  作者:佚名  2012-12-12 13:03:58



2. 光源交替色分离扫描方式

与滤光片色分离扫描方式的原理类似,它是在镜头与扫描原稿之间加设三根发光灯管,其颜色分别为红色、绿色和蓝色。



扫描图像时,三根不同颜色的灯管交替发光,从而使 CCD 得到三幅三基色图像信息。图 9 为其工作原理图。



3. 三 CCD色分离扫描方式

与前两种色分离方式不同,三 CCD 色分离扫描方式使用三个 CCD 完成扫描、成像过程。光线通过镜头时,经过一个特殊设计的分光棱镜将相应颜色的光线反射到相对应的 CCD 图像传感器中,每一个 CCD 产生一种颜色的图像数据,经过一次扫描即可得到彩色的图像。



三 CCD 色分离扫描方式工作原理如图 10 所示。这种分色成像方式成像速度最快,但造价最高。



4. 单 CCD色分离扫描方式

单 CCD 色分离扫描方式仍然是采用单个线性CCD,不过在 CCD 的感光面上加入了滤色镜,在感光的同时直接进行分色,其分色原理如图 11 所示。



四、滚筒式扫描仪的工作原理

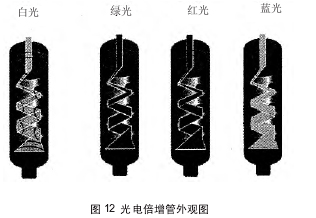

与采用线性 CCD 作为图像传感器的平板式扫描仪不同,滚筒式扫描仪是采用光电倍增管(PMT)作为光 /电转换元件的,其外形如图 12 所示。



滚筒式扫描仪较平板式扫描仪复杂得多。它的主要组成部件有:旋转电机、透明滚筒、机械传动机构、控制电路和成像装置等,如图 13 所示。



滚筒式扫描仪采用 PMT 技术。扫描图像时,将待扫描的原稿贴附在透明滚筒上,滚筒在电机的驱动下高速旋转,形成高速旋转柱面。



同时高强度的点光源光线从透明滚筒内部照射出来,投射到原稿上的光线逐点对原稿进行扫描,并将透射和反射光线经由透镜、反射镜、半透反射镜以及红、绿、蓝滤色片所构成的光路引导到光电倍增管进行放大,然后进行模数转换,进而获得每个扫描像素点的红、绿、蓝三原色的分翻色值。这时光信号被转化为数字电信号进行传送、存储,完成扫描任务。它的特点是:一个像素一个像素地输入光信号,信号采集精细度很高,且扫描图像的信息还原性很好。
