扫描仪硬件的连接技巧(中)
来源:本站整理  作者:佚名  2013-05-29 10:54:24

    2. USB接口连接方式
    USB(UniversalSerialBus,通用串行总线)接口是近些年才逐渐流行起来的一种新型数据传输接口。从外观上看,USB电缆有四条线,包括两条信号线和两条电源线,可以提供5V的电压,如图9所示。


    随着Windows 98操作系统对USB接口的全面支持。加入USB技术联盟的厂商已经达到了400多家,相应的支持USB的设备越来越多,其中包括扫描仪、打印机、数码相机等诸多计算机外围设备。USB接口也成为现在计算机上不可缺少的端口,将即插即用的特点从计算机的内部带到了外部。

    在数据传输速度方面,采用USB接口传输最高速率可以达到12 MB./ s,较EPP接口传输方式快了很多,而且USB接口支持热插拔功能,即用户可以在不切断电源的情况下随意对USB设备进行插拔。

    另外,为了适应越来越多的外围设备,USB接口在扩展性上也有了很好的突破,它可以连接多达127个不同类型的USB设备。只需借助USB集线器,就可以完成多个USB设备互联。图10为USB集线器外形图。

    USB集线器采取树状分层连接模式,其结构如图11所示。每一个集线器都可以向下支持7级连接。一旦有设备增减,集线器便将外设增减情况通知主机,系统将自动搜索、检测外部设备的连接情况。如果有新的外设连入,则自动对新设备进行资源配置;如果设备一旦断开,系统将自动收回其所占用的资源。

    USB接口的连接相当简单,具体操作步骤如下所述。

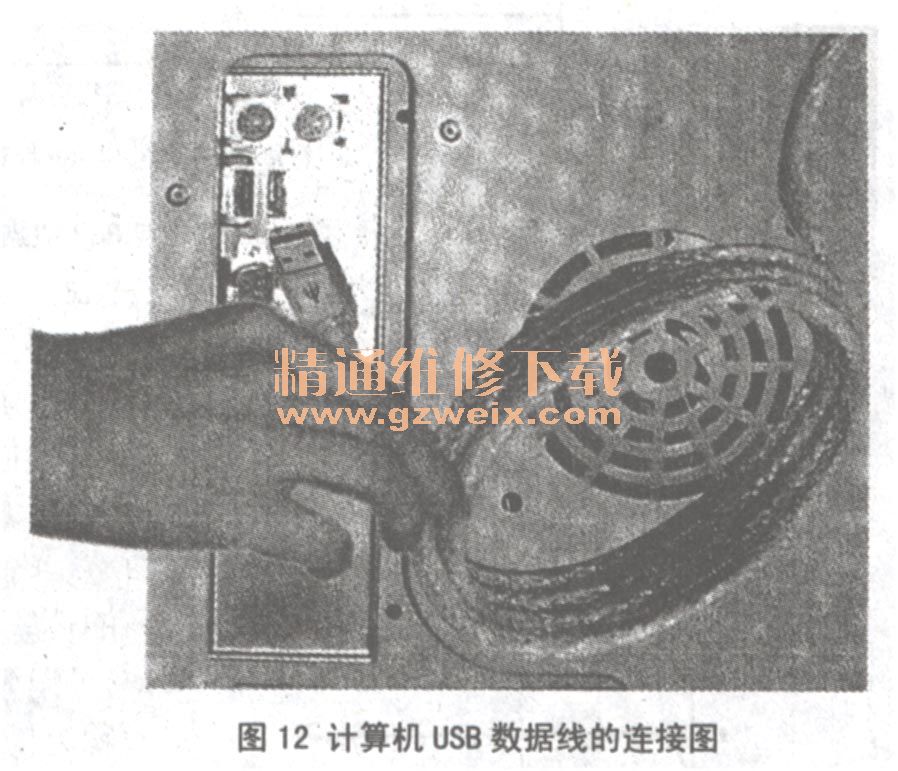

    (1)找到计算机上的USB接口,将扫描仪自带的USB数据连线接入相应位置,如图12所示。

    (2)将数据线的另二端连接到扫描仪背面的USB接口上。
    (3)确认连接无误后,将扫描仪的锁定装置打开。
    (4)将稳压电源线连接到扫描仪上的电源接入端,注意电压使用范围。

    值得注意的是,由于USB接口是近两年才出现的,以前的计算机没有USB接口,那么如何连接具有USB接口的扫描仪呢?在这里我们可以使用USB接口卡来实现添加USB接口的目的。具体做法是将计算机机箱打开,然后将USB接口卡插入到计算机主板上相应扩展插槽中即可。
