详解喷墨打印机机械部分结构及原理
来源:本站整理  作者:佚名  2015-12-29 15:34:17

    喷墨打印机的机械系统是打印机中的重要系统,它要负责打印头、字车机构、输纸机构等部分的工作运转。机械系统出现故障会导致打印机无法打印,或打印不正常,因此掌握喷墨打印机机械系统的结构原理与维修方法,对维修喷墨打印机的故障非常重要。
    一、喷墨打印机机械部分结构

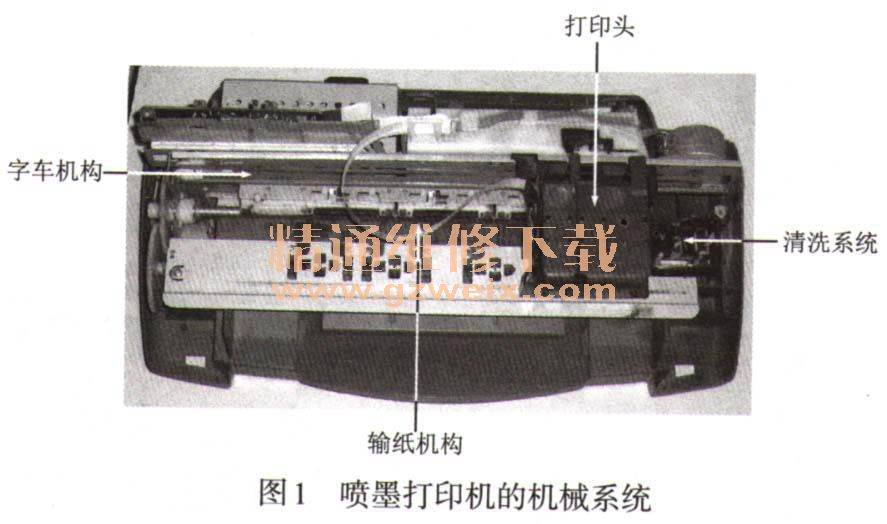

    喷墨打印机机械系统的作用主要是提供打印墨汁及喷墨、控制字车用于实现打印位置定位、输送纸张完成全页的打印、通过传感器检查打印机各部件的工作状况及在打印质量不佳时清洗打印头提高打印质量等。如图1所示为喷墨打印机的机械系统。

    二、喷墨打印机结构原理
    2.1 喷墨打印机机械部分结构

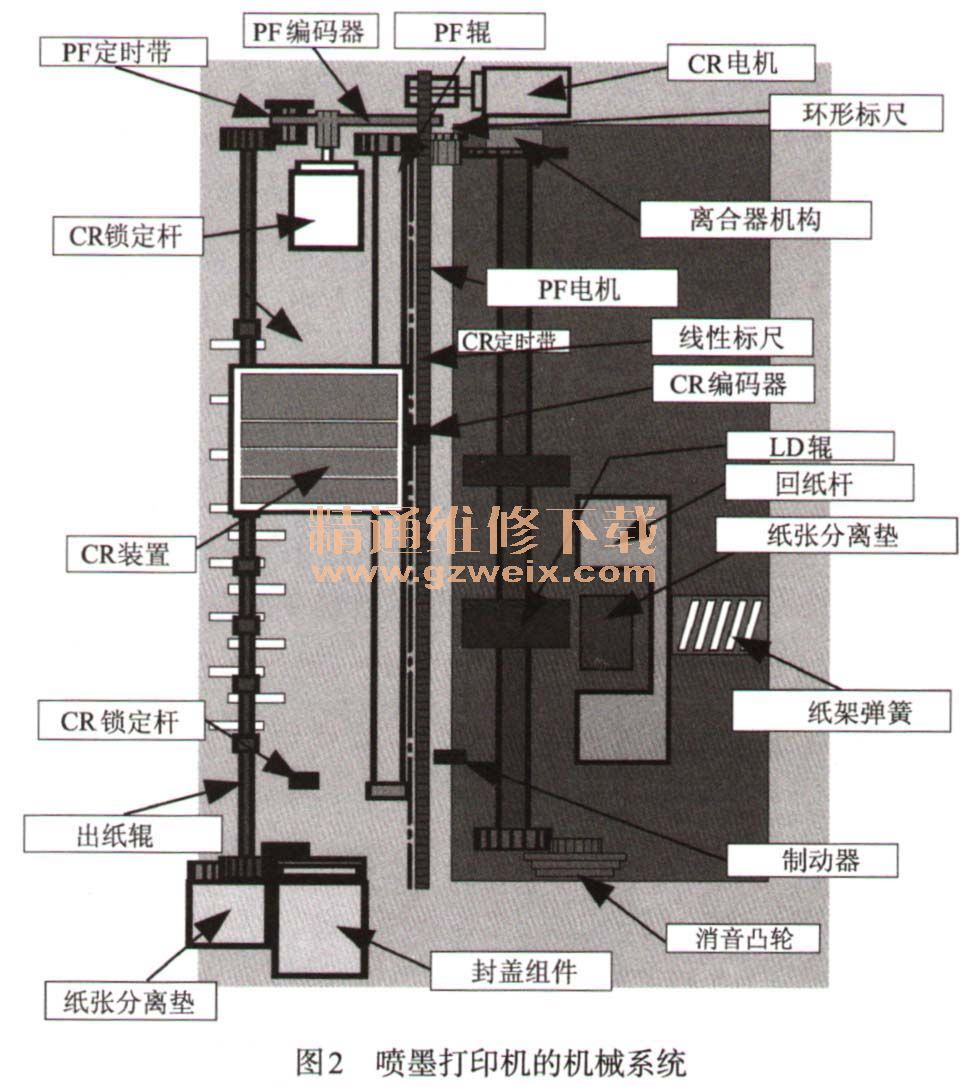

    打印机的机械部分主要包括打印头、墨水盒机构、进纸机构、装纸机构、墨水系统(吸墨机构、封盖机构、墨水盒锁定机构)等,如图2所示。

    喷墨打印机一般配备有两个交流电机:一个用于ASF、进纸/吸墨机构,另一个用于CR机构。ASF装置采用的是后进前出系统。此ASF装置也是新式设计,并使用LD辊将纸张装入打印机机构中。

    2.2 喷墨打印头机构
    1.打印头的结构
    打印头在打印中起主要作用,它的基本工作原理是使用PZT(压电电子元件)的按需喷墨方式。为保证墨水均匀喷出,打印头有其自己的头ID(这种打印头有13位头ID),可用来调整PZT电压驱动特性。打印头把打印头ID存储到EEPROM中,并生成相应的PZT驱动电压以防止墨水量随打印头的改变而改变。

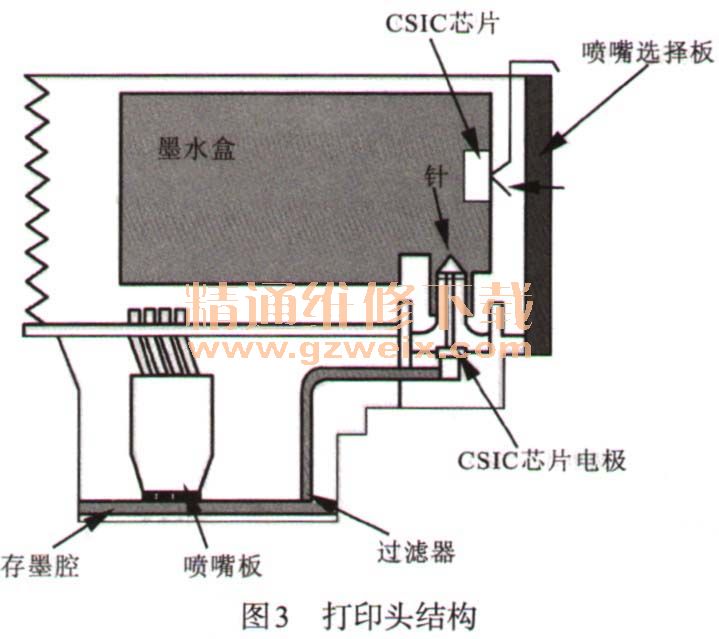

打印头的基本组件如下(如图3所示)。

(1)压电电子元件
   不同的电压可以改变 PTZ体积,使之膨胀或收缩。主板上的激励线圈驱动PZT,使PZT推动其顶部的存墨腔,从而使得墨水从喷嘴板上的各个喷嘴中流出。
(2)存墨腔
   墨水通过过滤器从墨水盒中被吸出后,暂时存储在称为“存墨腔”的容器中以待PZT驱动流出。
(3)喷嘴板
   在打印头表面上带有喷嘴孔的板称为喷嘴板。
(4) CSIC芯片电极
   CSIC芯片和主设备之间通过墨水盒上的电极来交换信息。
(5)过滤器
   墨水盒安装后,如果打印头吸入了墨水盒针脚周围的任何污垢或尘土,则极可能导致喷嘴阻塞并影响墨水正常流动,最终将导致打印头校准失败并不能出墨。为防止出现这种问题,因而在墨水盒针脚下方装有一个过滤器,用来过滤墨水。
    2.打印头工作原理
   喷墨打印机在打印过程中要求喷墨打印头按需要从喷嘴中喷射出适当的墨量。打印头可分为普通状态和喷墨状态。
(1)普通状态

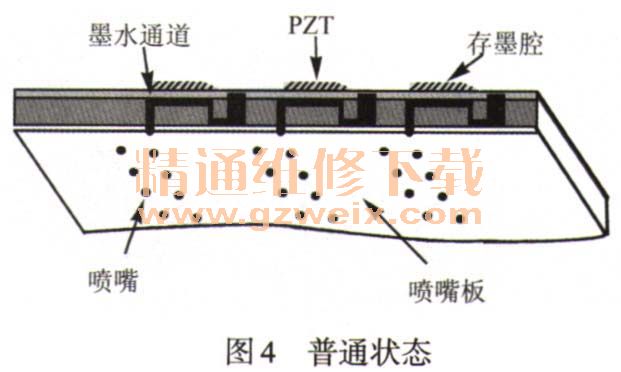

   当计算机未发出打印信号,或PZT没有获得驱动电压,则PZT形状不会发生任何改变,PZT便不会挤压存墨腔,存墨腔中墨水的压力则依旧正常,如图4所示。

(2)喷墨状态

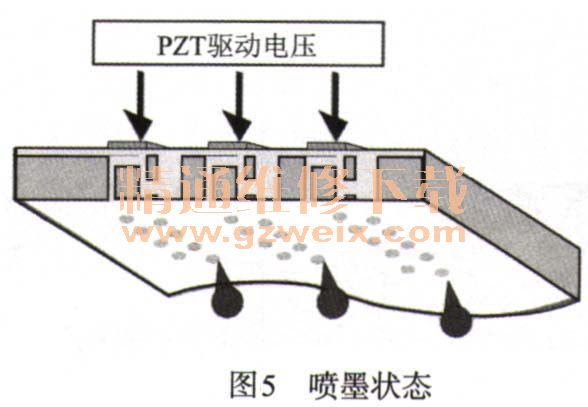

   当C424 MAIN-B板输出打印信号时,打印头装置上的集成电路(喷嘴选择器)每次锁存一个字节的数据。从主板输送的普通电压驱动PZT发生形变,而PZT根据喷嘴选择器锁存的数据相应地对存墨腔进行挤压。这样,存墨腔中的墨水便从喷嘴中喷出,如图5所示。
