兄弟M2024针式打印机“纸张检测”指示灯亮后报警
来源:本站整理  作者:佚名  2017-01-10 10:03:53

故障症状:兄弟M2024型针式打印机,无论机内是否有纸,“纸张检测”指示灯均亮红灯报警,不能打印,也不能自检。
故障原因:发光二极管D损坏。

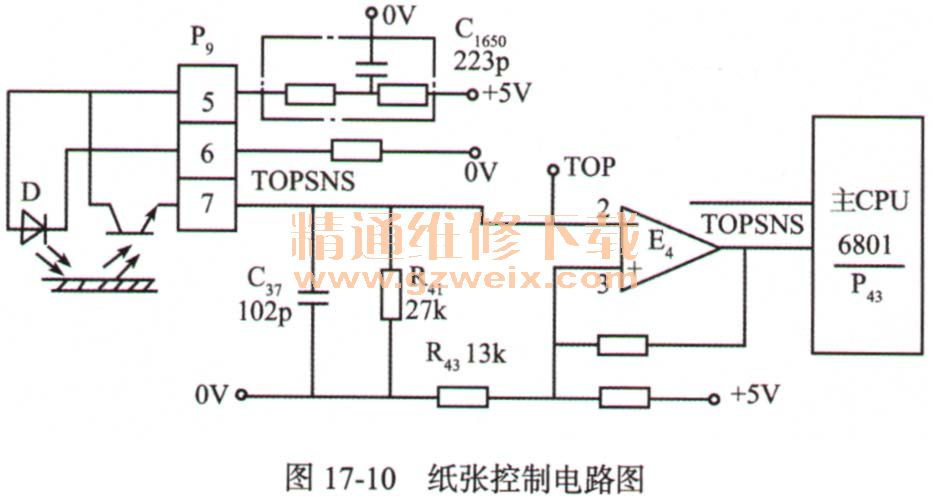

分析检修:根据现象分析,上述故障可能发生在纸张控制电路等相关部位。相关电路如图17-10所示。由原理可知,控制板上CPU6801输入口P43的TOPSNS信号(低电平有效)表示有无单页纸的信号,单页纸的状态接到插件P9上。当单页纸装上后,发光二极管发出的光照到单页纸张上又反射到光电三极管的基极上,经比较放大器E4放大后输出TOPSNS信号。此信号为低电平时表示有纸,高电平时表示无纸。

检修时,打开机盖,用万用表检测发现发光二极管D已损坏,因此根本无光反射到光电三极管上,造成无论是否有纸电三极管均不导通,使TOPSNS信号一直为低电平,经比较器民反向后一直为高电平,给CPU6801输入缺纸信号,使打印机一直处于脱机等待状态而无法联机运行。
更换发光二极管D后,开机测试,故障排除。
