详解喷墨打印机电源电路
来源:本站整理  作者:佚名  2015-12-30 15:10:05

    喷墨打印机的机械系统是打印机中的重要系统,它要负责打印头、字车机构、输纸机构等部分的工作运转。机械系统出现故障会导致打印机无法打印,或打印不正常,因此掌握喷墨打印机机械系统的结构原理与维修方法,对维修喷墨打印机的故障非常重要。

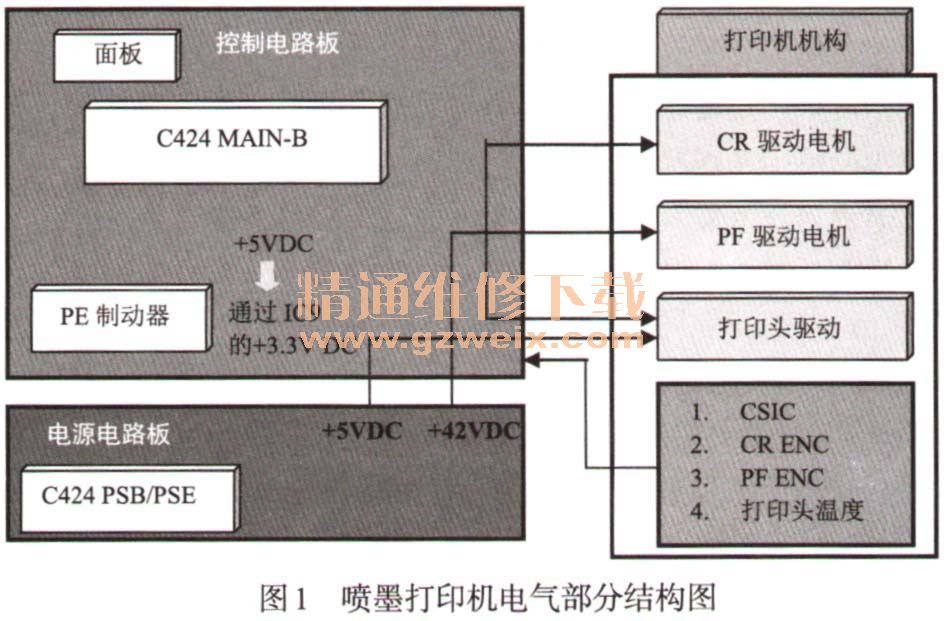

    喷墨打印机的电气部分主要包括电源电路和控制电路等部分,其中电源电路主要为打印机各部分的工作供电,控制电路则根据用户指令驱动控制打印机的部件(如打印头、CR/PF驱动电机等)运行完成打印任务。如图1所示为喷墨打印机电气部分结构图。

    1.1 喷墨打印机电源电路的结构
    喷墨打印机的电源电路主要为打印机提供两路工作电压,其中一路为+5V或+9V电压,主要为主板逻辑电路、操作面板指示灯、字车电机、走纸电机、传感器电源等提供工作电压;另一路为高压电源,一般喷墨打印机为+24V、+36V或十42V等(各个型号的打印机电压有所不同),主要为打印头驱动、字车电机驱动、走纸  电机驱动等提供工作电压。
    喷墨打印机的电源电路主要有两种:一种是集成稳压电源,主要被低档喷墨打印机所采用;另一种是开关稳压电路,主要被中、高档喷墨打印机所采用。
    其中,开关稳压电路组成的电源电路主要由滤波电路、全波整流电路、主开关电路、开关变压器、整流滤波电路、稳压控制电路、保护电路等组成。如图2所示为喷墨打印机电源电路方框图。

    1)全波整流电路前面的滤波电路的作用是消除市电中的高频干扰(线性滤波电路一般由电阻、电容和电感组成)。
    2)全波整流电路的作用是将220V交流电变成310V左右的直流电。
    3)主开关电路的作用是将310V左右的直流电通过开关管和开关变压器后,变成不同幅度的脉冲电压。
    4)整流滤波电路的作用是将开关变压器输出的脉冲电压经过整流和滤波后变成负载需要的基本电压。
    5)稳压控制电路的作用是在市电电压升高或负载变轻的情况下,控制开关电源输出的电压值在规定的电压值范围内。
    6)保护电路的作用是尽量避免因负载异常或其他原因导致的开关管损坏或开关电源损坏。

    1.2 电源电路工作原理
    一般喷墨打印机的电源电路中设计了各种控制电路和保护电路,以输出打印机需要的工作电压。电源电路的工作原理如下(如图3所示)。

[1] [2]  下一页
