三星CLP-300激光打印机不能打印
来源:本站整理  作者:佚名  2016-01-05 10:29:34

    故障症状:三星CLP-300型彩色激光打印机,通电开机后进行打印操作,打印机不能打印。
    故障原因:二极管D103损坏。
    分析检修:经检查,发现打印机的显影组件和激光扫描组件不动作,怀疑是电源供电电路的+24V稳压电路发生故障。其检修方法如下。

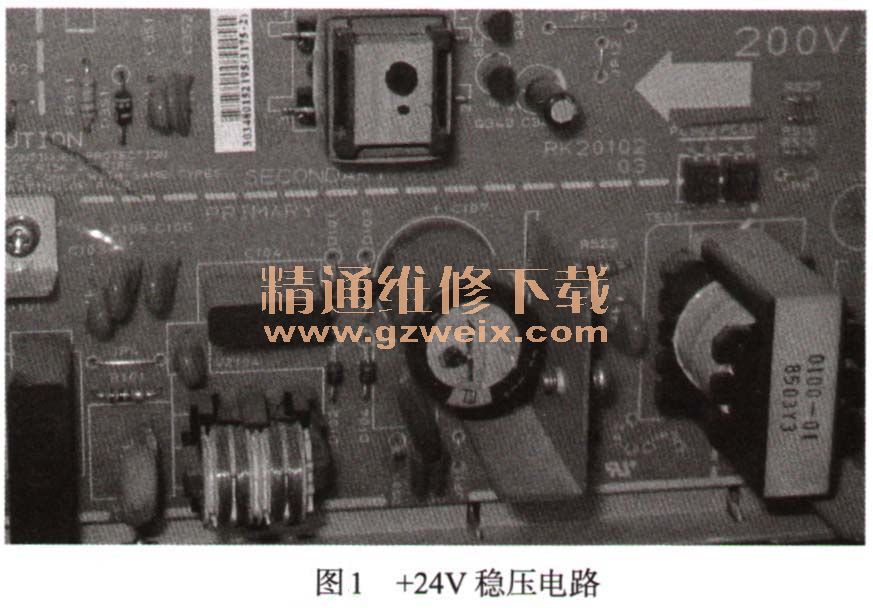

    步骤01  拆下电源供电电路板,找到电路板上的+24V稳压电路,如图1所示。

    步骤02  用万用表对该电路的输出电压进行检测,发现该电压异常,说明+24V稳压电路内有元器件损坏。
    步骤03  用万用表对电阻R75,电容C72,二极管D103、D105和晶体管Q71等元器件进行检查,发现二极管D103损坏。
    步骤04  更换二极管D103,开机测试,故障排除。
