详解激光打印机电气部分常见故障维修
来源:本站整理  作者:佚名  2016-01-05 10:08:28

    5.7接口电路故障
    1.故障原因
    造成打印机USB接口电路故障的主要原因有以下几种。
    1)USB接口插座有断针或脱焊。
    2)数据传输线上的电阻或电感损坏。
    3)主控芯片损坏。
    2.故障测试及维修方法
    激光打印机接口电路故障的测试及维修方法如下。
    步骤01  检查USB接口插座是否有断针或脱焊。如果有,重新焊接插座。
    步骤02  如果USB接口插座正常,接着检测USB接口电路中数据线的对地阻值是否与正常值相同(正常值一般为上百欧姆)。
    步骤03  如果与正常值不相同,需要检测数据线中连接的电阻或电感是否损坏。如果电阻或电感损坏,更换损坏的元器件。
    步骤04  如果电阻和电感正常,接着检测为USB接口的DP引脚供电的线路中的三极管或其他元器件是否正常。如果不正常,更换损坏的元器件。
    步骤05  如果正常,则可能是CPU芯片虚焊或损坏,重新加焊或更换芯片。

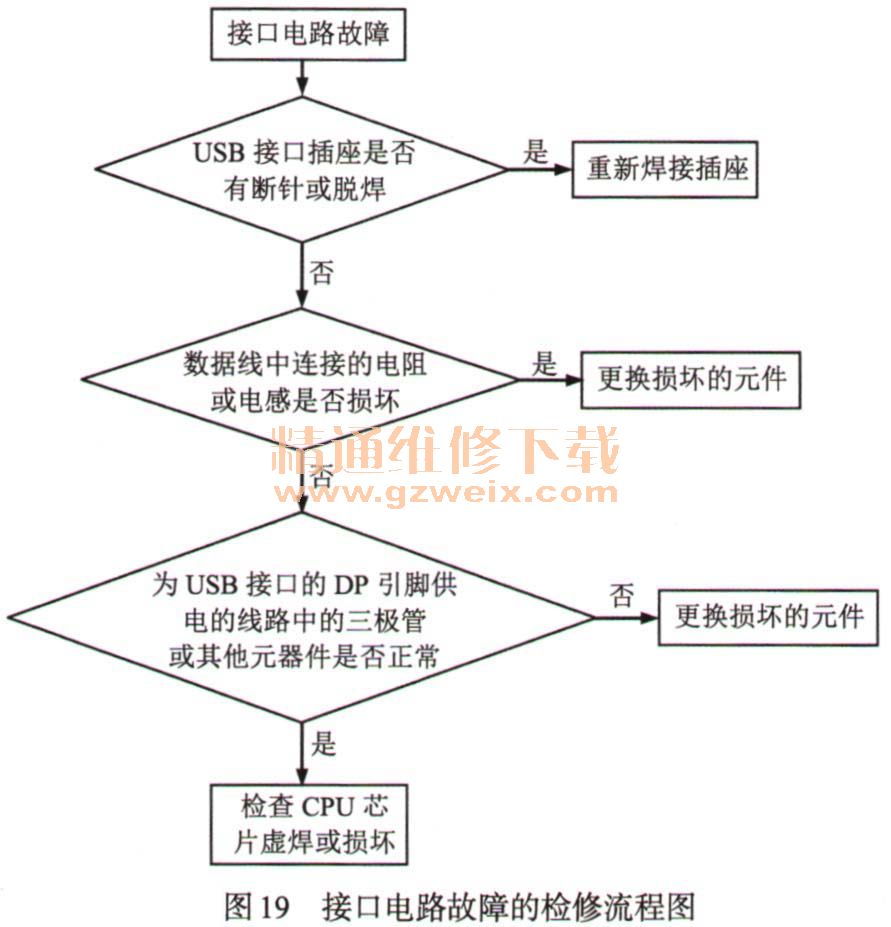

    如图19所示为接口电路故障的检修流程图。

    5.8 定影系统温度控制电路故障
    1.故障原因
    激光打印机定影系统温度控制电路故障常会造成无法定影、定影不正常、加热辊不加热、加热辊过热、加热温度异常等。造成这些故障的主要原因是电源电路供电电压不正常、双向可控硅损坏、热敏电阻损坏、加热灯丝损坏、与主控制板的连接线有问题、温度检测电路损坏等。
    2.故障测试及维修方法
    步骤01  检查定影系统中的卤素加热灯是否加热。如果不加热,先检查加热辊接头与低压板和驱动板的连接。接着测量卤素加热灯的工作电压是否为220V,如果工作电压不正常,接着检查驱动板中的保险丝、滤波电容、可控硅等元器件及电源电路板中的输入电压是否为220V(如果不是,检测电源电路板故障)。
    步骤02  如果检查发现以上都正常,接着检查驱动板与主控制板间的连线是否连接正常,同时检查卤素加热灯灯丝是否断。如果断了,需要更换加热灯;如果没断,可以拆下加热灯,用万用表检测其两端的阻值来判断灯是否正常。
    步骤03  如果卤素加热灯有温度,但温度不正常,接着检查热敏电阻的连接接头是否正常,热敏电阻及热敏电阻电路中的元器件是否正常。如果不正常,需要更换损坏的元器件。
    步骤04  如果热敏电阻及热敏电队电路中的元器件正常,接着检查异常加热器检测电路。
    步骤05  最后检查CPU发送的控制信号是否正常,如果不正常,有可能是CPU出现问题。

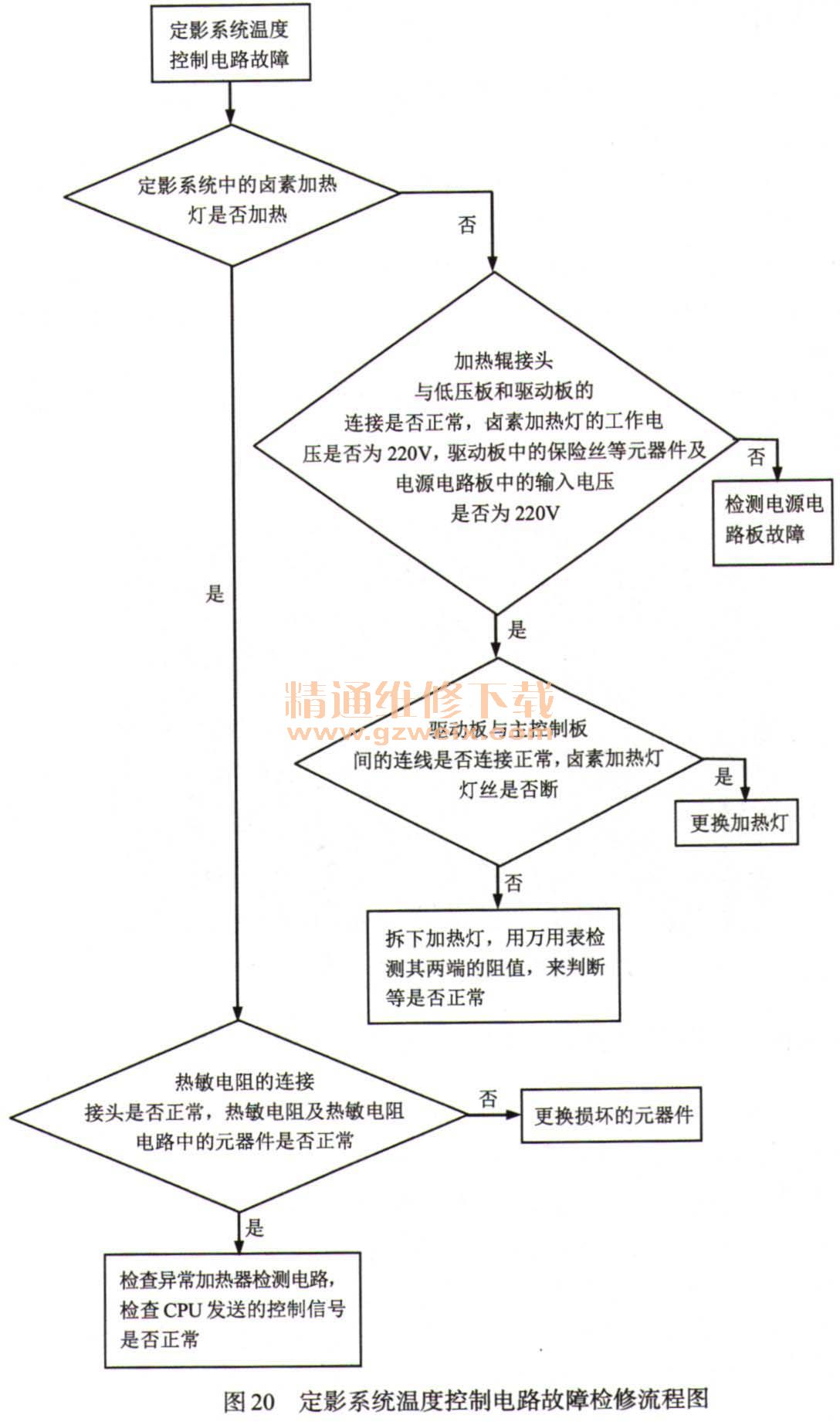

    如图20所示为定影系统温度控制电路故障检修流程图。
