详解激光打印机电气部分常见故障维修
来源:本站整理  作者:佚名  2016-01-05 10:08:28

    三、电源电路常见故障维修诊断
    3.1 打印机没电故障
    1.故障原因
    造成上述故障的原因主要有以下几种。
    1)电源线与电源插座连接不牢。
    2)电源线与打印机的连接不正确。
    3)电源开关未打开。
    4)电源保险丝烧毁。
    2.故障测试及维修方法
     激光打印机没电故障的测试及维修方法如下。
    步骤01  检修电源线是否牢牢地插在电源插座中。如果没有,将电源线插入电源插座。
    步骤02  如果电源线牢牢地插在电源插座中,接着检查电源线与打印机的连接是否正确。如果连接不正确,连接好电源线。
    步骤03  如果连接正确,检查电源开关(S1)是否打开。如果没有打开,打开电源开关。
    步骤04  如果电源开关打开,检查电源保险丝(F1或F2)是否烧毁,如果烧毁,更换保险丝。如灵没有烧毁,更换供电设备PU1或控制器板。

    3.2 高压供申笙元输出不足故障
    1.故障原因
    造成上述故障的原因主要有以下几种。
    1)高压触点接触不良。
    2)高压板故障。
    2.故障测试及维修方法
    激光打印机高压供电单元输出不足故障的测试及维修方法如下。
    步骤01  检查高压触点是否脏污或接触不良,如果是,清洁触点。
    步骤02  如果高压触点良好,检查高压板与驱动板间的接头连接是否牢固,如果不牢固,重新连接高压板与驱动板间的接头。如果连接牢固,则需要更换高压板。

    3.3打印的交件出现黑色和模糊的水平条纹故障
    1.故障原因
    造成上述故障的原因主要有以下几种。
    1)硒鼓上有刮痕。
    2)墨粉粘在显影辊上。
    3)加热辊上有划痕。
    4)电晕触头故障。
    5)高压电源板故障。
    2.故障测试及维修方法
    激光打印机打印的文件出现黑色和模糊的水平条纹故障的测试及维修方法如下。
    步骤01  观察水平条纹是否间隔74mm(感光硒鼓),如果是,说明感光硒鼓被刮花了,更换硒鼓单  元。
    步骤02  如果间隔不是74mm,接着观察水平条纹是否间隔37mm(显影),如果是,打印数页后,观察故障是否解决,如果没有解决,则更换墨粉盒。
    步骤03  如果间隔不是37mm,观察水平条纹是否间隔79mm(加热辊),如果是,更换加热辊。
    步骤04  如果间隔不是79mm,检查打印机机身和硒鼓单元之间的充电电极是否变脏。如果变脏,清洁电极。
    步骤05  如果没有变脏,更换高压电源板后确认问题是否解决。

    3.4 打印机不工作或某个部位不工作故障
    1.故障原因
    造成打印机不工作或某个部位不工作故障的原因主要是电源电路损坏。
    2.故障测试及维修方法
    激光打印机不工作或某个部位不工作故障的测试及维修方法如下。

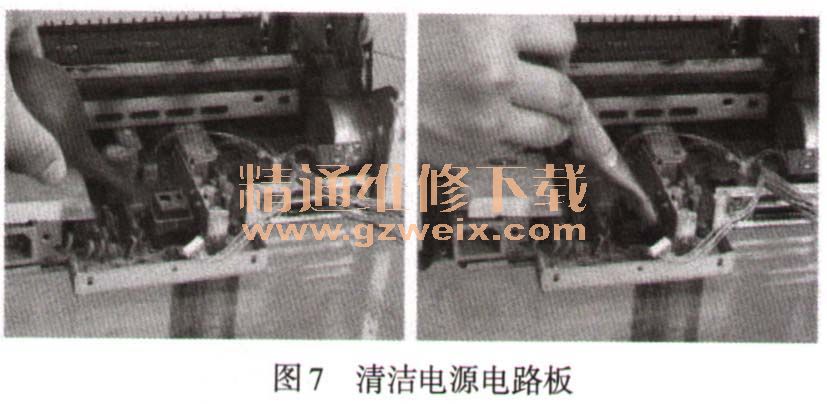

    步骤01  在检测之前,首先使用吹起皮囊或软毛刷轻扫电源电路板上积聚的灰尘污物,如图7所示,因为灰尘的污染会引发各类接触不良的故障。

    步骤02  检测电源电路的熔断器是否良好。具体的检查方法是:用万用表检测熔断器的阻值,如图8所示。如果测得的电阻值很小或为零,则说明熔断器良好;若测得的电阻值为无穷大,则说明熔断器已经损坏,需要更换熔断器。

    步骤03  如果熔断器良好,接着检查电源电路中的桥式整流堆是否正常。在检测时,可以通过测量桥式整流堆的阻值及输入、输出电压进行判断。若供电电压正常,可以测得交流220V的输入电压,+300V左右的输出电压。如果测得输入电压值不正常,则说明交流输入出现故障;若测得输出电压不正常,则说明桥式整流堆已经损坏,需要更换桥式整流堆。
    步骤04  如果桥式整流堆正常,接着检查+300V滤波电容是否损坏,电容损坏会影响+300V直流电压的输出。如果损坏,需要更换滤波电容。
    步骤05  如果滤波电容正常,接着检查高频变压器和升压变压器是否损坏。如果损坏,需要更换高频变压器或升压变压器。具体的检查方法是:电源电路送入的电压和通过接口送入的数据信号经过高压变压器,进行升压处理,将升压后的高压分别通过接口送到激光打印机的其他电路中,因此在检测高压振荡变压器和升压变压器时,可以通过检测其绕组引脚值判断其是否损坏,或使用示波器检测其感应信号波形判断。如果使用示波器测试时无法测到感应信号,则说明变压器已经损坏。
    步骤06  如果测得高频变压器和升压变压器均正常,接着检查高压供电电路中的控制芯片。如果测得控制的引脚阻值与正常阻值偏差较大,则说明该芯片已经损坏。
