二、电容器好坏判断
电容器通常简称为电容，是主板供电电路和信号电路中经常采用的一种电子元器件。
2.1 掌握电容器的基本知识
电容器是由两片接近的导体，中间用绝缘材料隔开而构成的电子元器件，其具有储存电荷的能力。电容器的基本单位用法拉（F）表示，其他常用的电容器单位还有：毫法（mF）、微法（μF）、纳法（nF）以及皮法（pF）。
这些单位之间的换算关系是：1法拉（F）=10 立方毫法（mF）=10的6次方微法（μF）=10的9次方纳法（nF）=10的12次方皮法（pF）。
电容器的种类很多，分类方法也有很多种，如下所述。
1）按照结构，主要分为：固定电容器和可变电容器。
2）按照电解质，主要分为：有机介质电容器、无机介质电容器、电解电容器以及空气介质电容器等。
3）按照用途，主要分为：旁路电容、滤波电容、调谐电容以及藕合电容等。
4）按照制造材料，主要分为：瓷介电容、涤纶电容、电解电容以及担电容等。
电容器在电路中通常使用英文大写字母C表示，贴片电容器通常使用英文大写字母C、MC或BC等表示，排电容器用英文大写字母CP或CN表示，电解电容器用英文大写字母C、 EC、CE或TC等表示。
如图17所示为电容器的图形符号，图18所示为打印机电路板上的常见电容器。
2.2电容器在电路中的应用
电容器具有隔直流、通交流，通高频、阻低频的特性，广泛应用于藕合、旁路、滤波以及调谐等电路中。
在打印机电路中应用的电容器，比较具有代表性的包括主板供电电路中用于滤波作用的电容器，以及各种电路中应用的耦合电容。如图19a所示为电池充电电路部分的截图，其中电容器PC317、PC323以及PC318在电路中起到滤波作用。
如图19b所示为应用于SATA总线上的藕合电容。
2.3 电容器的好坏检测实例
1．电容器好坏判断方法
在打印机的检修过程中，可使用数字万用表判别电容器好坏，具体方法如下。
步骤01 将数字万用表的功能旋钮调至二极管档，然后用数字万用表的红色表笔和黑色表笔分别接被测电容器的两端，然后调换红色表笔和黑色表笔再测试一次，数字万用表显示的数值应从负数迅速跳变至无穷大。
步骤02 如果数字万用表显示的数值达到某一数值后不再变化或跳变的速度很慢，则说明被测电容器漏电。如果数字万用表显示的数值一直为0，则说明被测电容器已经短路。

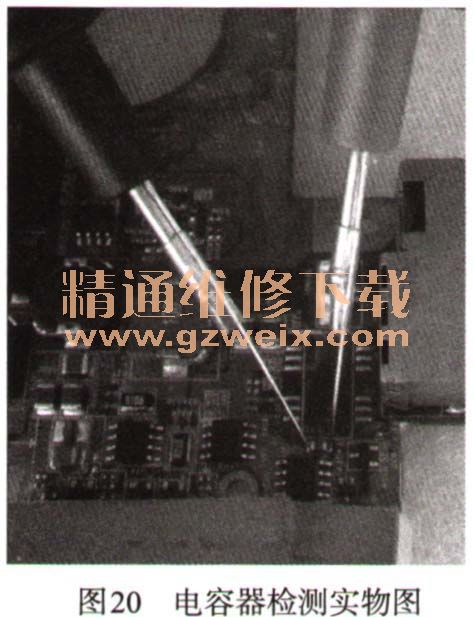

步骤03 想要更准确地检测电容器的好坏或检测其电容量，则需要将被测电容器从电路板上拆焊后，使用数字万用表的电容档或其他专用工具进行检测。如图20所示为电容器检测实物图。当检测主板上较小的电子元器件或芯片引脚时，须在万用表的表笔上焊接或用绝缘套，装上尖锐的大头针或专用探针，以便测量。
2．贴片电容器好坏检测实例
用数字万用表检测贴片电容器的方法如下。
数字万用表一般都有专门用来测量电容器的插孔，遗憾的是，像贴片电容器并没有一对可以插进去的合适引脚。因此只能使用万用表的欧姆挡对其进行粗略测量。即便如此，测量的结果仍具有一定的说服力。
步骤01 首先观察电容器有无明显的物理损坏，如果有，说明电容器已损坏，如果没有，还需要进一步测量。
步骤02 用毛刷将待测贴片电容器的两极刷干净，如图21所示，避免残留在两极的污垢影响测量结果。
步骤03 为了保证测量的精确性，用镊子对其进行放电，如图22所示。
步骤04 选择数字万用表的二极管档，并将红表笔插在万用表的VΩ孔，黑表笔插在万用表的COM孔，如图23所示。
步骤05 将红表笔和黑表笔分别接在贴片电容器的两极并观察表盘读数变化，如图24所示。
步骤06 交换两支表笔再测一次，注意观察表盘读数变化，如图25所示。
两次测量中，数字表均先有一个闪动的数值，而后变为“1.”，即阻值为无穷大，所以该电容器基本正常。如果用上述方法检测，万用表始终显示一个固定的阻值，说明电容器存在漏电现象；如果万用表始终显示“000”，说明电容器内部发生短路；如果始终显示“1.”（不存在闪动数值“1.”），说明电容器内部极间已发生断路。
