3．贴片排电阻器实例
    贴片排电阻器的在路测量方法如下。

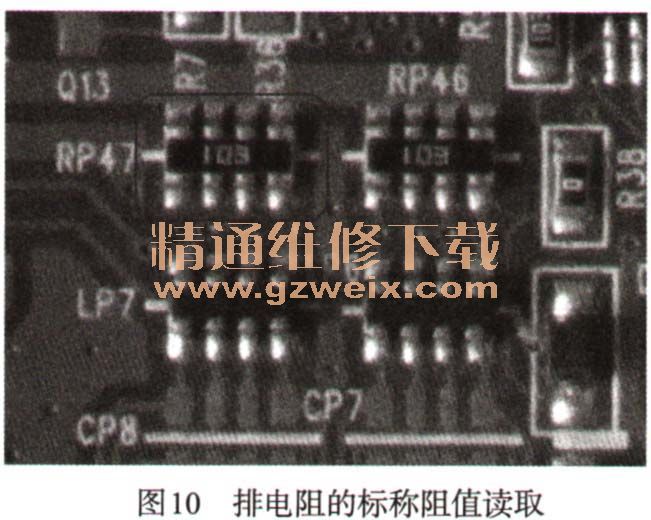

    步骤01  在路检测贴片排电阻器时，首先将排电阻器所在的供电电源断开，如果测量主板CMOS电路中的排电阻器，还应把CMOS电池卸下。对排电阻器进行观察，如果有明显烧焦、虚焊等情况，基本可以锁定存在故障了。如果待测排电阻器外观上没有明显问题，根据排电阻的标称电阻读出电阻器的阻值。如图10所示，本次测量的排电阻器标称为103，即它的阻值为10KΩ。也就是说，它的4个电阻器的阻值都是10 KΩ。

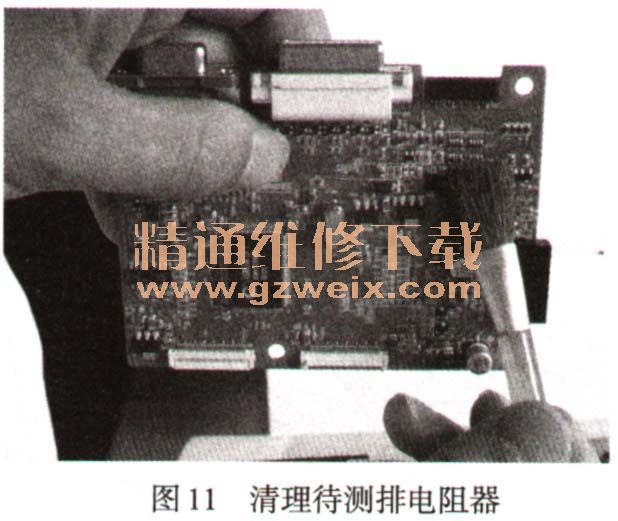

    步骤02  如图11所示，清理待测排电阻器各引脚的灰尘，如果有锈渍，也可以拿细砂纸打磨一下，否则会影响检测结果。如果问题不大，拿纸巾轻轻擦拭即可。擦拭时不可太过用力，以免损坏器件。

    步骤03   清洁完毕后就可以开始测量了，根据排电阻器的标称阻值调节万用表的量程。此次被测排电阻器的标称阻值为10KΩ，根据需要将量程选择在20K，并将黑表笔插进COM孔，红表笔插进VΩ孔，如图12所示。

    步骤04  将万用表的红、黑表笔分别搭在排电阻器第一组（最左侧记为第一）对称的焊点上，观察万用表显示的数值，记录测量值9.94，接下来将红、黑表笔互换位置，再次测量，记录第2次测量的值9.95，如图13所示，取较大值作为参考。

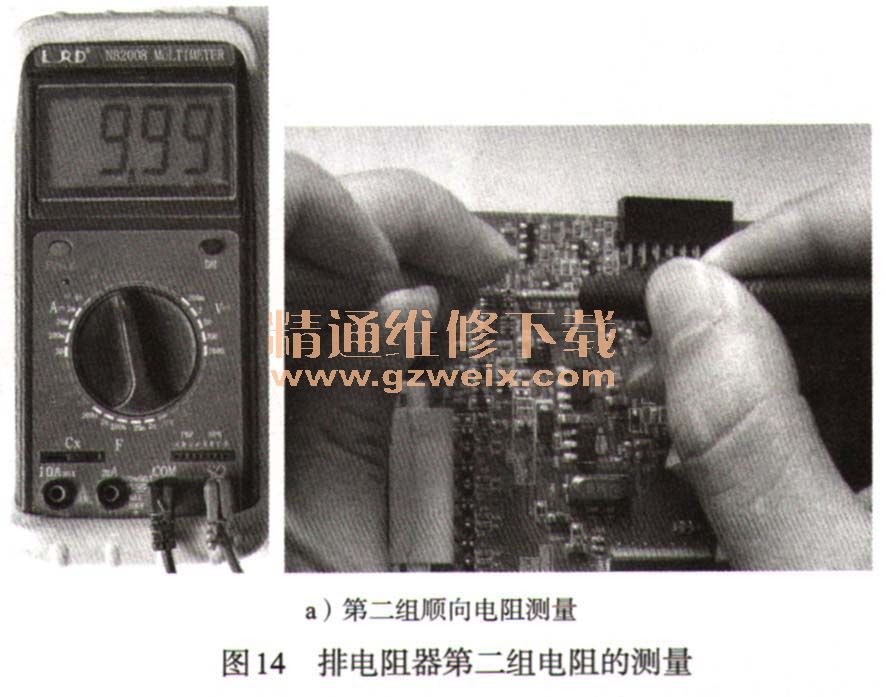

    步骤05  用上述方法对排电阻器的第二组对称的引脚进行测量，如图14所示。


    步骤06  用上述方法对排电阻器的第三组对称的引脚进行测量，如图15所示。

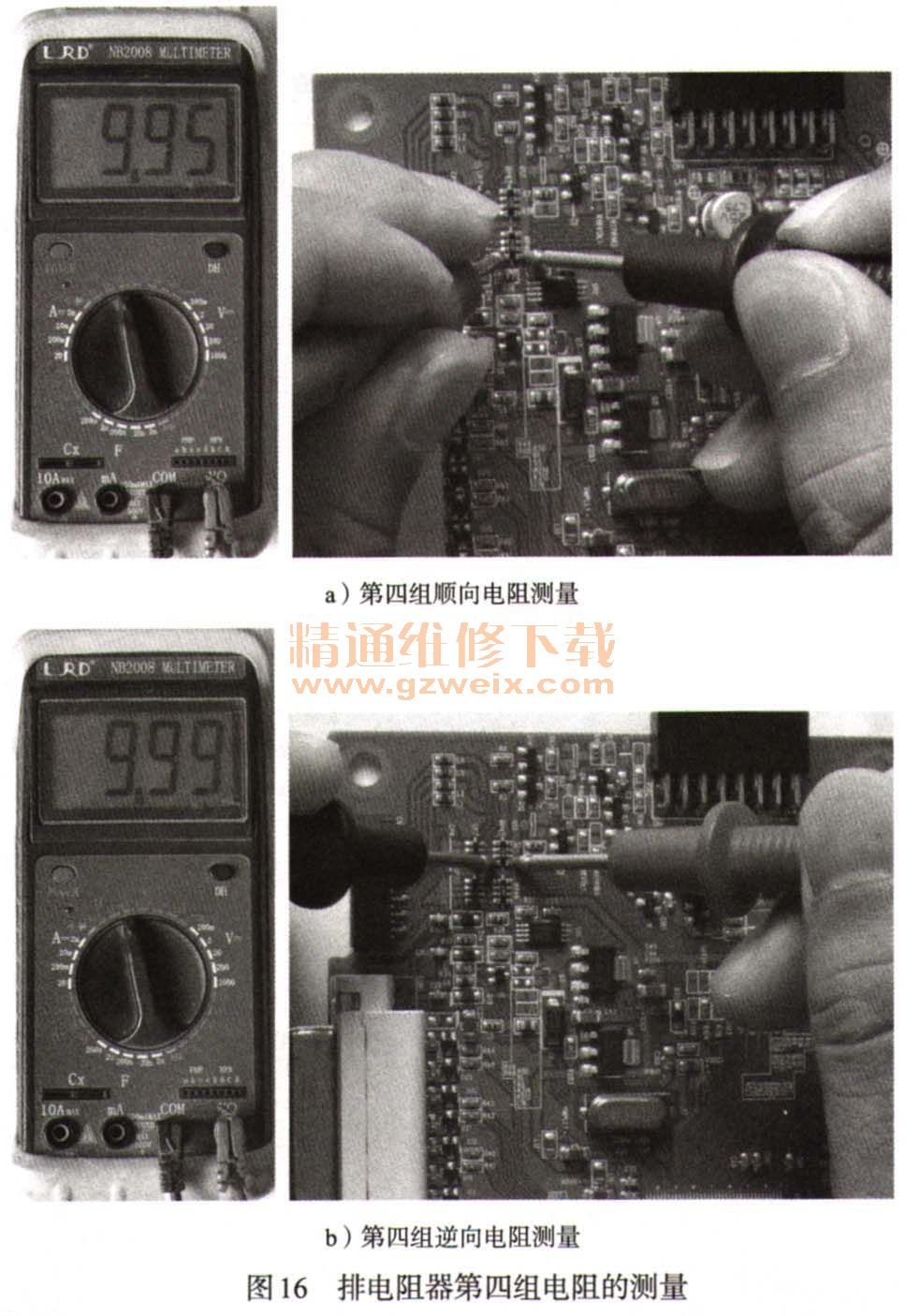

    步骤07  用上述方法对排电阻器的第四组对称的引脚进行测量，如图16所示。

    这四次测量的阻值分别为9.95 KΩ、9.99 KΩ、9.95 KΩ、9.99 KΩ与标称阻值10 KΩ相比基本正常，因此该排电阻器可以正常使用。
