详解打印机电路板元器件好坏的判断
来源:本站整理  作者:佚名  2015-12-18 14:51:45

    6.3 场效应管好坏检测实例
    1.场效应管好坏判断方法
    场效应管是打印机电路板中采用数量较多的电子元器件之一,其出现故障的几率也较大。由于目前采用的场效应管都在内部集成保护二极管,所以可通过检测集成二极管从而判断场效应管的好坏。检测场效应管时最好不要采用指针万用表,应采用数字万用表。
    使用数字万用表检测场效应管的具体方法如下。
    将数字万用表的功能旋钮调至二极管挡,将红色表笔接被测场效应管的S极,黑色表笔接被测场效应管的D极时,检测的是保护二极管的正向压降,其正向压降值应为0.4~0.8。再检测其他任意两只引脚时,数字万用表都应显示溢出符号1或O1。如果检测结果不符合上述情况,则说明被测场效应管可能己经损坏。如需更精准的检测,须将场效应管拆焊后再进行检测。如图64所示为检测场效应管的实物图。

    2.场效应管好坏检测实例
    测量场效应管的好坏一般采用数字万用表的二极管挡(蜂鸣挡)。测量前须将三只引脚短接放电,避免测量中发生误差。用两表笔任意触碰场效应管的三只引脚中的两只,好的场效应管测量结果应只有一次有读数,并且在400~800。如果在最终测量结果中只有一次有读数,并且为“0”,须用小镊子短接该组引脚重新进行测量。如果重测后阻值在400~800之间,说明场效应管正常。
    如果其中有一组数据为0,则场效应管已经被击穿。
    场效应管的检测步骤如下。

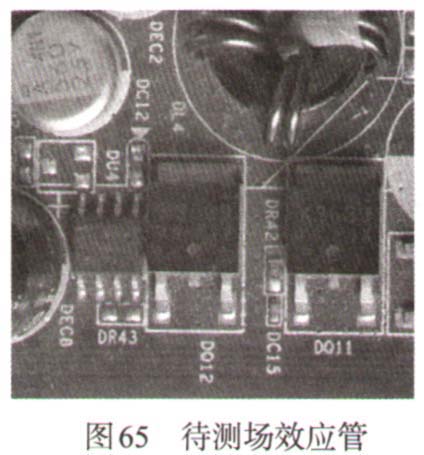

    步骤01  首先观察待测场效应管外观,看待测场效应管是否完好,如果存在烧焦或针脚断裂等情况,说明场效应管已发生损坏。如图65所示,本次待测的场效应管外形完好,没有明显的物理损坏。

    步骤02  待测场效应管外形没有明显损坏,须进一步进行测量,用小镊子夹住待测场效应管,用热风焊台将待测场效应管焊下。
    步骤03  将场效应管从主板中却下后,须用小刻刀清洁待测场效应管的引脚,如图66所示,避免因油污的隔离作用影响测量的准确性。

    步骤04  清洁完成后,用小镊子对待测场效应管进行放电,避免残留电荷影响检测的结果(场效应管极易存储电荷),如图67所示。

    步骤05  选择数字万用表的二极管档,如图68所示。

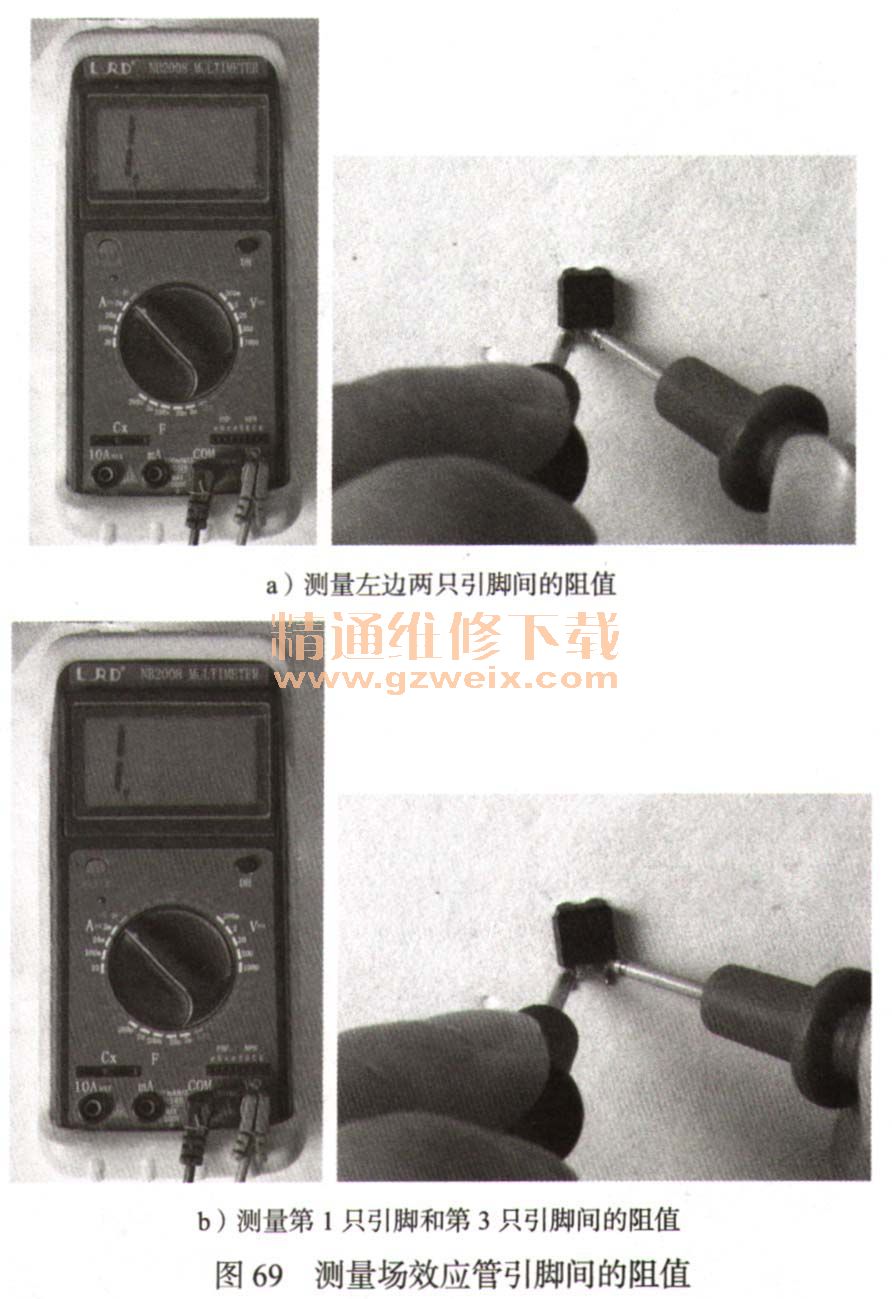

    步骤06  将黑表笔接待测场效应管左边的第1只引脚,用红表笔分别接另外两只引脚,测第1只引脚与另外两只引脚间的阻值,如图69所示。两次检测的结果均为无穷大。

    步骤07  将黑表笔接中间的引脚,用红表笔分别接另两只引脚,测第2只引脚与另外两只引脚间的阻值,如图70所示。

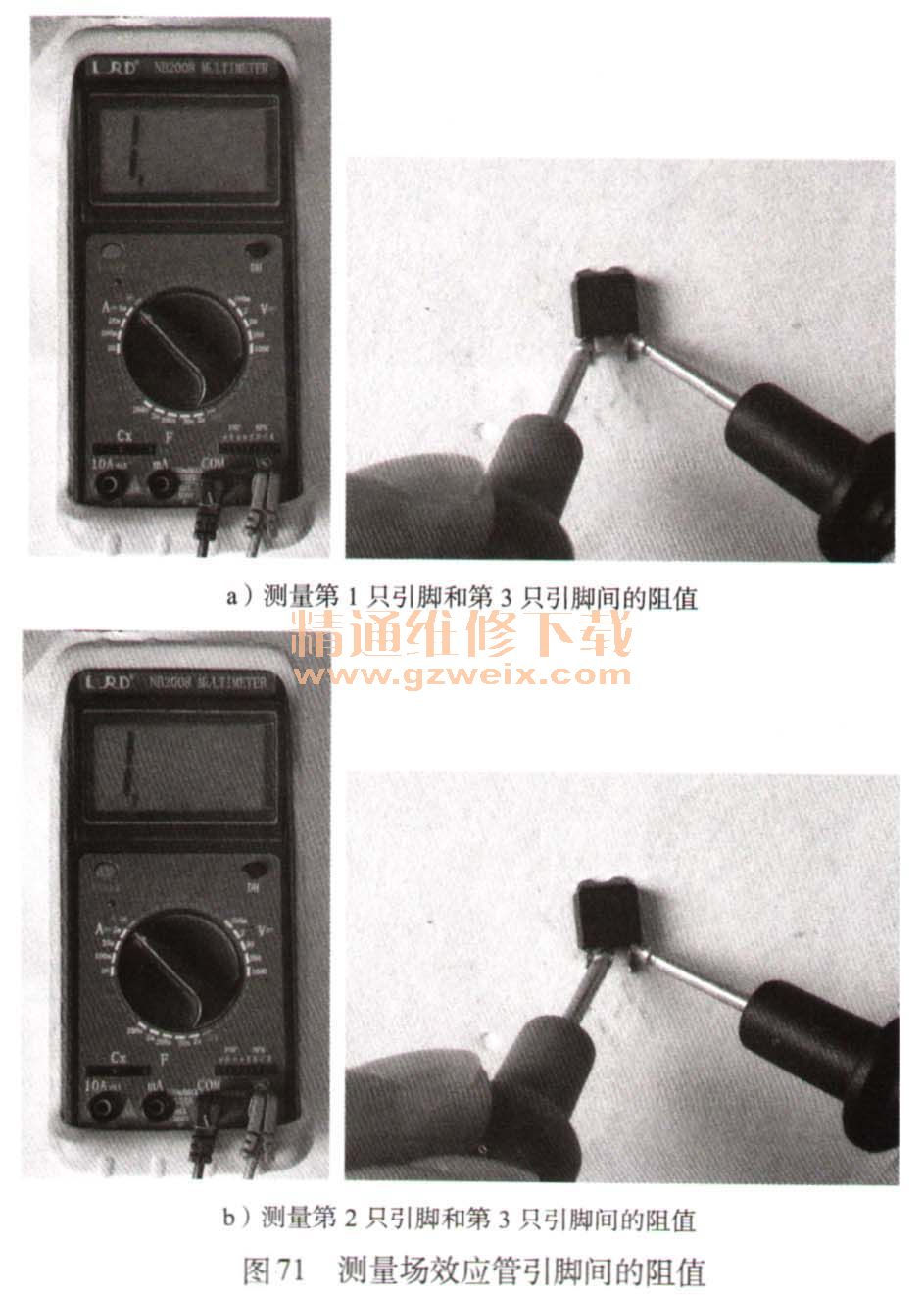

    步骤08  将黑表笔接在第3只引脚上,用红表笔分别接另两只引脚,测另外两只引脚与该引脚间的阻值,如图71所示。

    步骤09  由于测量的场效应管的三只引脚中的任意两只引脚间的阻值,只有一次有读数(540),阻值在400~800之间.因此判断此场效应管正常。
