详解打印机电路板元器件好坏的判断
来源:本站整理  作者:佚名  2015-12-18 14:51:45

    六、掌握场效应管的基本知识
    场效应晶体管简称场效应管,是一种常用电子元器件,被广泛应用于打印机的供电电敝保护隔离电路中。
    6.1掌握场效应管的基本知识
    场效应管利用多数载流子导电,所以也称为单极型晶体管。
    场效应管与晶体三极管的区别是,晶体三极管是电流控制元器件,而场效应管是一种电压控制元器件。
    场效应管按其结构,可以分为绝缘栅型场效应管(JGFET)和结型场效应管(JFET)两种,每种又可分为N沟道和P沟道。
    场效应管按导电方式,可以分为耗尽型与增强型。结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型,也有增强型。
    打印机电路中,主要采用增强型N沟道和P沟道绝缘栅型场效应管。绝缘栅型场效应管中,应用最为广泛的是金属氧化物半导体场效应管(MOSFET,简称MOS管)。
    场效应管在电路中通常使用大写英文字母Q或U表示。
    场效应管也有三个电极,分别是栅极(G)、漏极(D)以及源极(S),漏极(D)常与场效应管的散热片相连接。如图61所示为场效应管的图形符号。

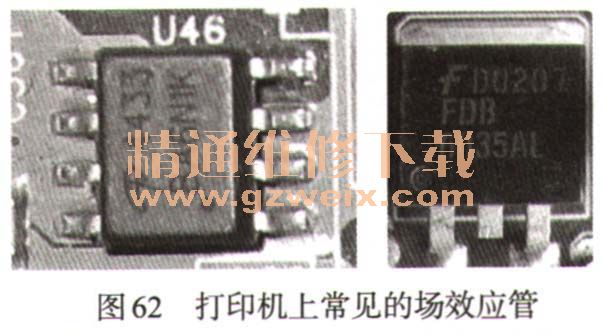

    打印机主板上应用的场效应管,很多都采用八个引脚封装形式的,而其内部也基本上都集成了保护二极管,防止静电击穿。如图62所示为打印机上常见的场效应管。

    6.2 场效应管在电路中的应用
    场效应管属于电压控制型半导体器件,具有输入阻抗高、噪声小、功耗低、易于集成、没有二次击穿以及安全工作区域宽等特点,常用于开关及阻抗变换电路中。如图63a所示为保护隔离电路截图。当电路中的场效应管PQ303在控制信号的控制下导通后,系统采用可充电电池供电。

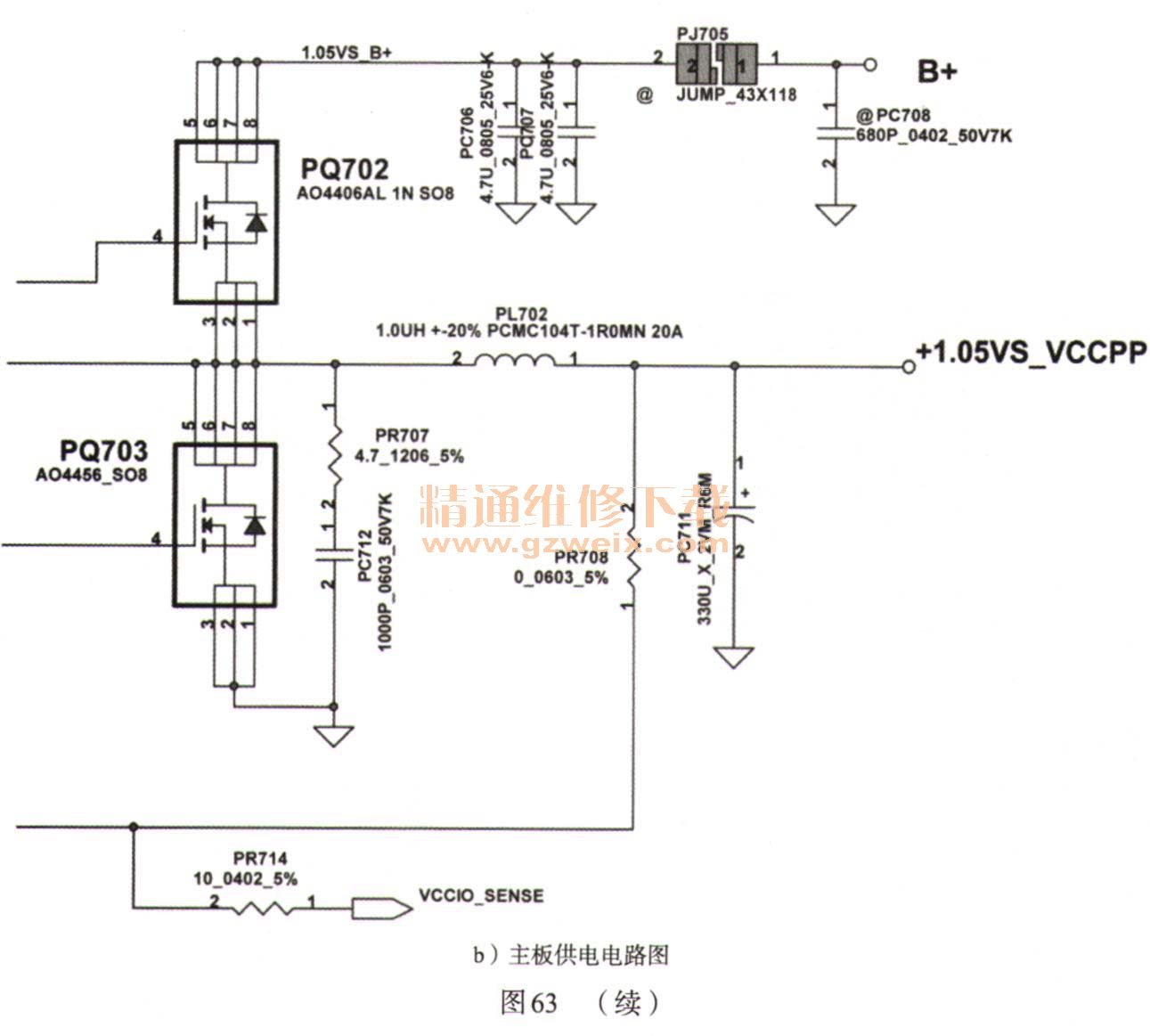

    如图63b所示为主板供电电路截图,图中的场效应管PQ702和PQ703在电源控制芯片的控制下导通和截止,从而将系统总供电转换为该供电转换电路所需输出的供电。
