13）再次确认每个链轮和各正时链条上的配合标记都没有错位。
14）将新O形圈安装到后正时链条箱上。切勿重复使用O形圈。

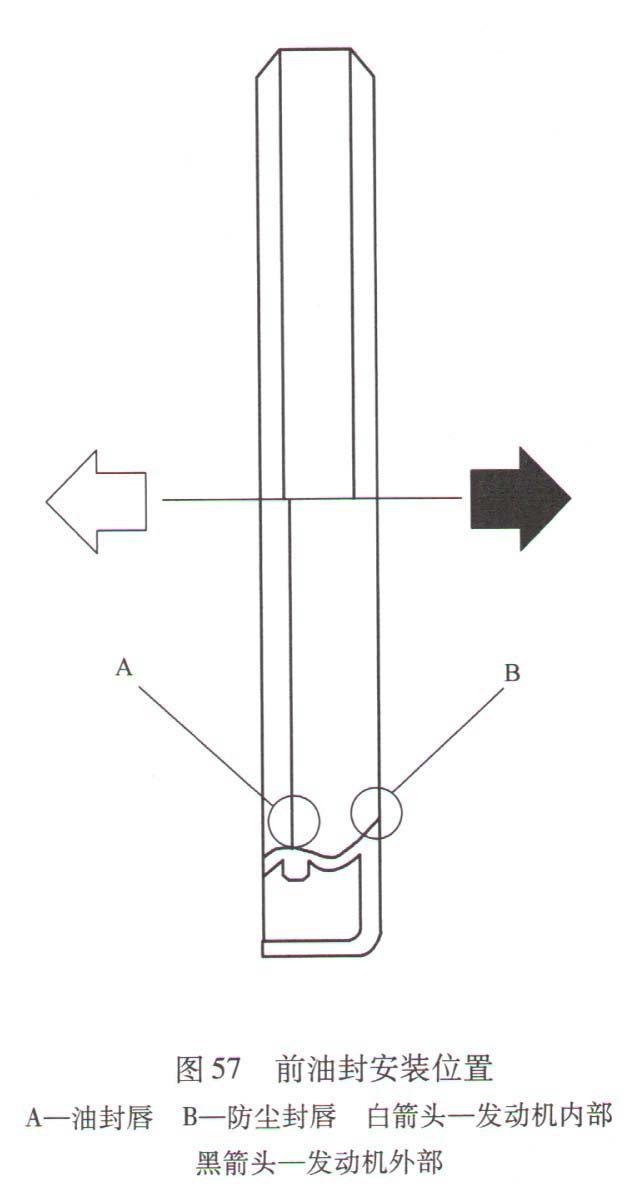

15）将新的前油封安装到前正时链条箱上。在油封唇和防尘封唇上涂抹新发动机机油。安装时如图57所示确定每个密封唇的方向。
使用适当的冲头（外径：60mm）压下固定油封，直至与前正时链条箱端面齐平。确认箍簧到位，密封唇还未翻转。
16）如下所示安装前正时链条箱：
①用管路压缩机（通用维修工具）在前正时链条箱背面涂抹连续的密封胶。使用原装RTV硅密封胶或同等产品。
②安装前正时链条箱，使它的定位销孔适合后正时链条箱上的定位销。
③按照图58所示的数字顺序拧紧装配螺栓到规定力矩。
．有两种类型的装配螺栓。有关螺栓位置请参见以下内容。
M8螺栓：1、2（紧固力矩：28. 4N·m）。
M6螺栓：除了上述情况外（紧固力矩：12.7N·m。
④拧紧所有螺栓后，按照图58所示的数字顺序重新拧紧它们至规定力矩。注意务必清除油底壳（上）配合面上泄漏出的多余密封胶。
⑤安装前正时链条箱后，检查油底壳（上）安装表面以下零件之间的表面高度差。
．如果不在标准范围内，重复安装步骤。前正时链条箱到后正时链条箱标准：－0.14～0. 14mm。
17）在前正时链条箱上安装水泵盖。用管压缩器（通用维修工具）将密封胶连续地涂抹到水泵盖上。使用原装RTV硅密封胶或同等产品。φ2·3～3. 3mm。
18）按如下所述安装进气凸轮轴链轮：
①将新密封圈安装到轴槽沟中。
②在前正时链条箱上安装凸轮轴链轮。需对齐进气侧凸轮链轮轴中心孔才可插人。将密封圈安装到轴槽。
③小心不要将密封圈从安装槽沟中移开，将前正时链条箱上的定位销对准孔来安装进气侧凸轮链轮盖。

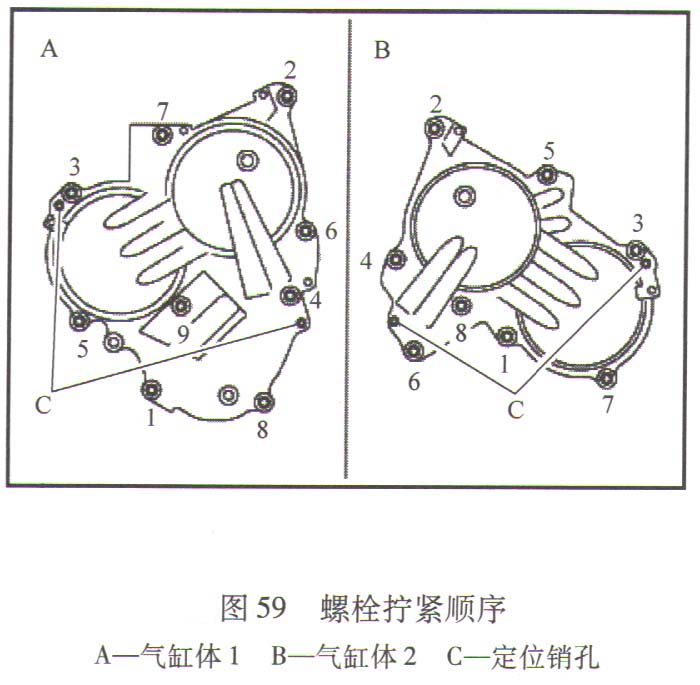

④按照图59中所示数字的顺序拧紧装配螺栓。
19）安装油底壳（上和下）。
20）如下所示安装曲轴带轮：
①安装曲轴带轮，小心不要损坏前油封。使用塑料锤敲下固定曲轴带轮时，请敲击其中央位置（非边缘位置）。
②用带轮夹具（通用维修工具）固定曲轴。
③拧紧曲轴带轮螺栓。拧紧力矩：44.1N·m。
④在曲轴带轮1上做一个油漆标记A，它与曲轴带轮螺栓2的角标记B对齐。拧紧螺栓90°（角度拧紧），见图60。
21）沿正常方向旋转曲轴带轮（从发动机前端查看时是顺时针方向）确认其转动灵活。
22）此步骤之后按照与拆卸相反的顺序安装。
