2005~2015年奔驰CL600(W216)(5.5L M275)发动机正时校对方法
来源:汽车维修技师  作者:佚名  2018-09-05 14:41:39

   (一)专用工具
    (1)固定装置137 589 0140 00,如图1-165。

    (2) 285 589 00 40 00,如图1-166。

      (二)拆卸/安装凸轮轴
      (1)发动机正时系统如图1-167和图1-168。

    (2)拆卸。
    在拆卸、安装或校准发动机罩、车门、行李箱盖、掀开式背门或滑动天窗时有夹伤或压伤手指的危险。确保肢体远离运动的部件。
    ①排放散热器中的冷却液。
    ②拆下冷却液节温器外壳。
    ③拆下空气泵。
    ④拆下风扇导风圈(如图1-167中2)。车型215.376、220.176、230,不带特殊车型"AMG黑色系列”/代码(P99)。车型215.379、220.179;车型216、221 (216.379、221.179除外);车型216.379、221.179;拆下风扇单元(车型230,带“AMG黑色系列”特殊车型/代码(P99))。
    ⑤拆下汽缸盖外罩(如图1-167中1)。
    ⑥拆下左侧汽缸盖的前护盖。
    ⑦拆下右侧汽缸盖的前护盖。
    ⑧将汽缸1的活塞置于点火上止点后30°曲轴转角处。沿发动机运转方向转动发动机曲轴,直至皮带滑轮/减震器(如图1-167中12)上的30°曲轴转角标记与正时齿轮室盖罩上的标记(箭头所示)重合。凸轮轴轴承盖(如图1-167中4)的标记(如图1-167中A)必须与凸轮轴(如图1-167中5)的标记(如图1-167中B)对准。不得反转发动机,否则发动机正时链会跳齿,从而损坏发动机。
    ⑨拆下链条张紧器。

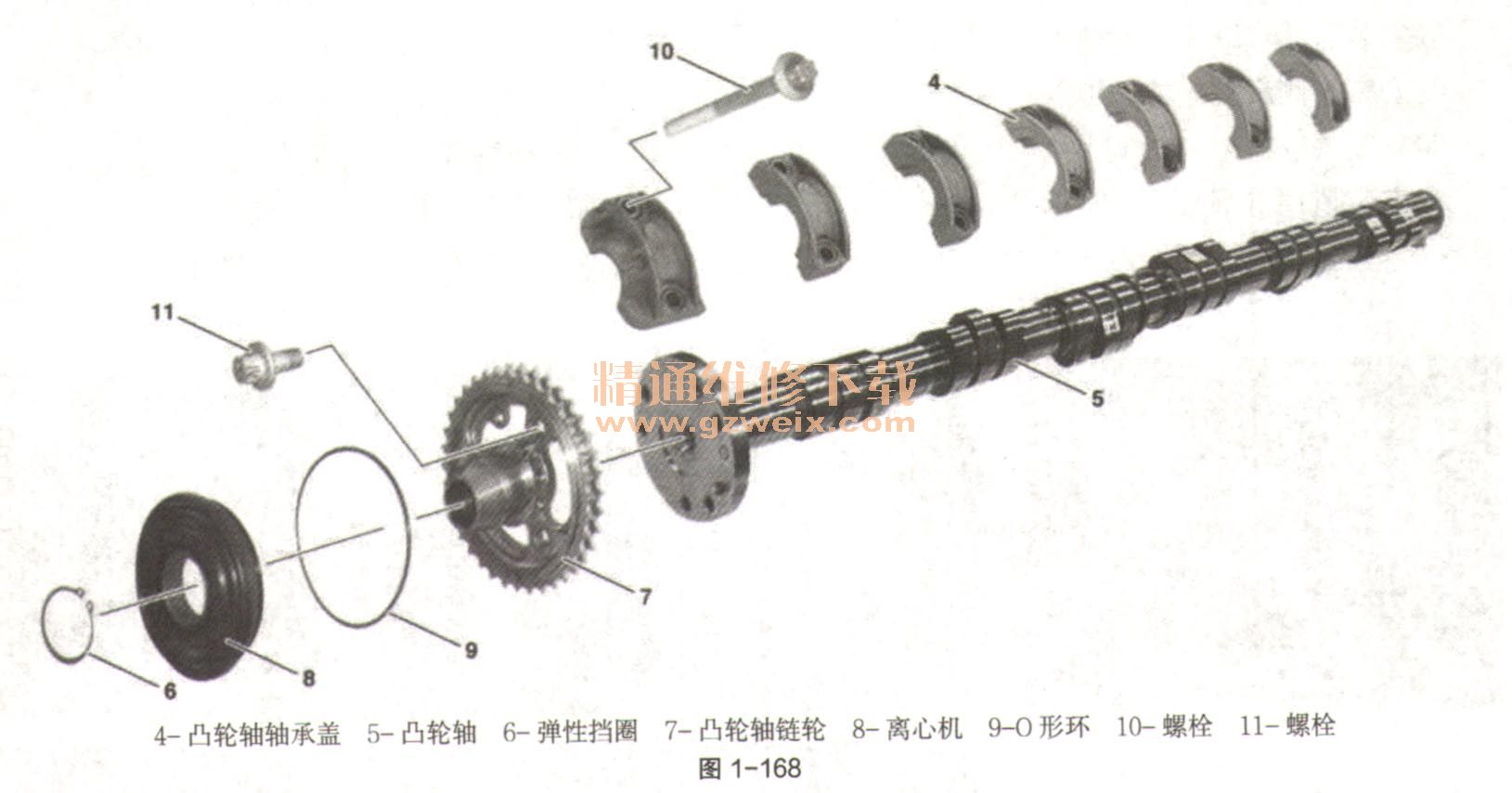

    ⑩拆下左侧凸轮轴链轮(如图1-168中7)的弹性挡圈(如图1-168中6),然后拆下离心机(如图1-168中8)。
