（三）检查凸轮轴的基本位置

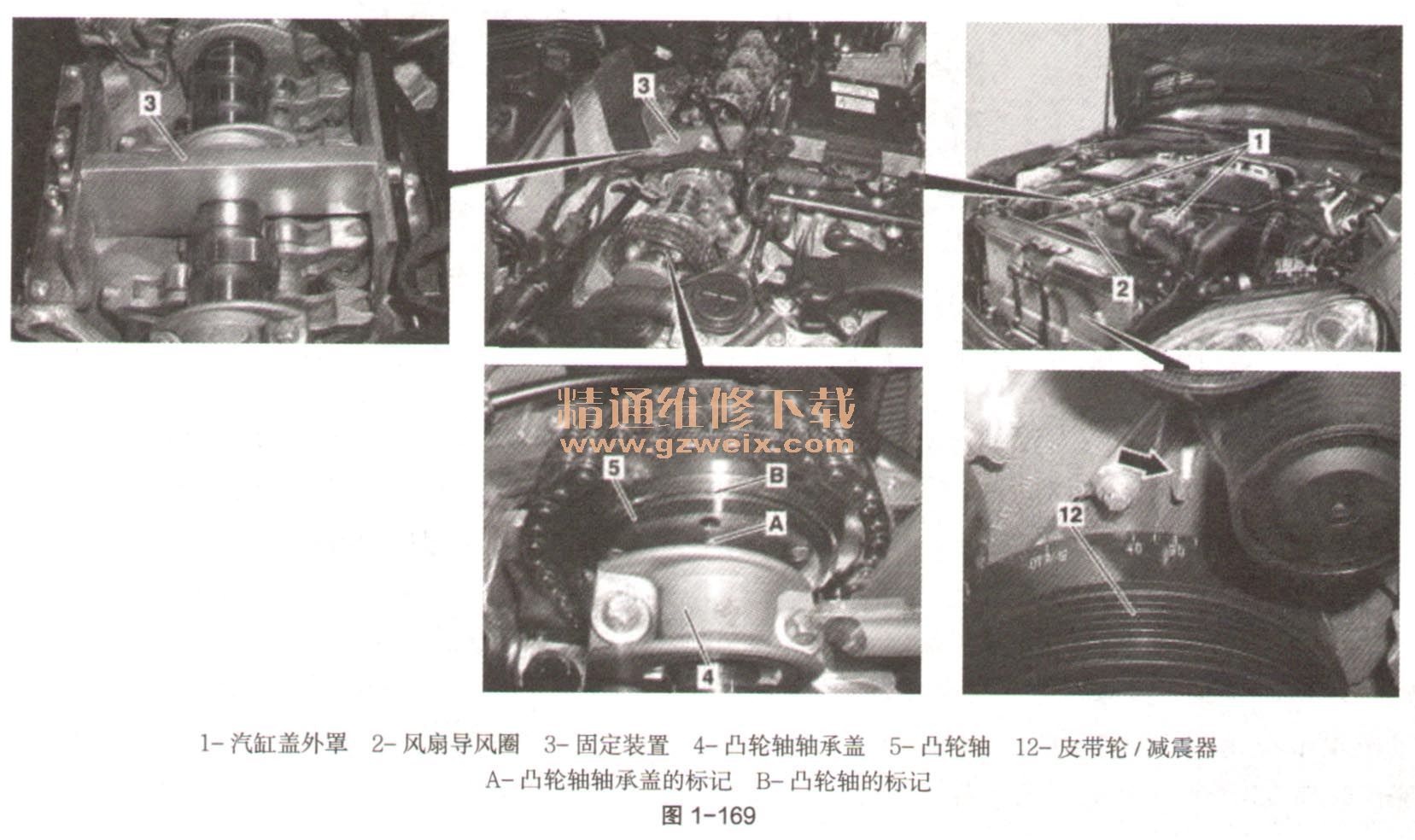

      （1）发动机正时系统如图1-169。

      （2）拆卸／安装。
    ①拆下汽缸盖外罩（如图1-169中1）。
    ②拆下风扇导风圈（如图1-169中2）。车型215.376、220.176、230，不带特殊车型“AMG黑色系列”／代码（P99）。车型215.379、220.179;车型216、221 （216.379、221.179除外）；车型216.379、221.179;拆下风扇单元。车型230，带“AMG黑色系列”特殊车型／代码（P99）。
      （3）检查。
    ①将发动机置于汽缸1点火上止点（TDC）后30°曲轴转角处。沿发动机运转方向转动发动机曲轴，直至皮带滑轮／减震器（如图1-169中12）上的30°曲轴转角标记与正时齿轮室盖罩上的标记（如图1-169中箭头）重合。不得反转发动机，否则发动机正时链会跳齿，从而损坏发动机。
    ②检查凸轮轴的基本位置。只有2个保持装置（如图1-169中3）可以无应力地安装到左、右汽缸盖上时，凸轮轴的基本位置才是正确的。凸轮轴轴承盖（如图1-169中4）上的标记线（如图1-169中A）必须与凸轮轴（如图1-169中5）上的标记线（如图1-169中B）对齐。如果无法装配，调节凸轮轴的基本位置。
    ③反序安装。
