3．正时链单元安装步骤

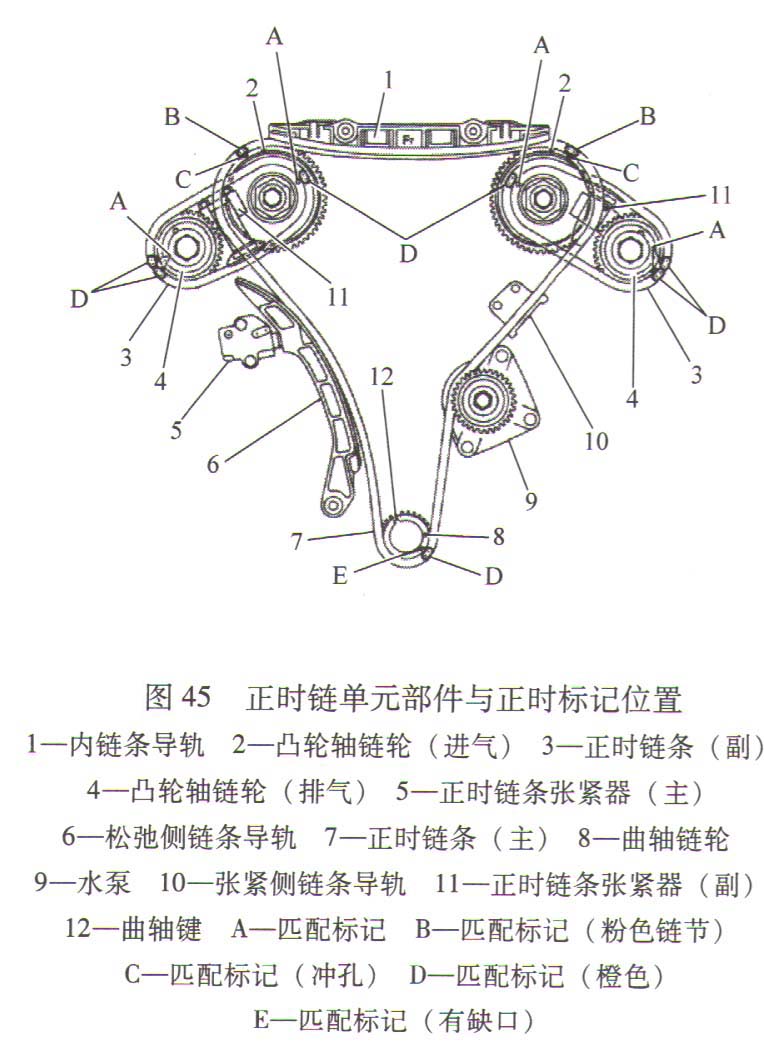

注意切勿重复使用O形圈。图45显示了每个正时链条上的匹配标记和相应的安装了部件的链轮上的匹配标记之间的关系。
1）如果已拆卸，请按如下所述将正时链条张紧器（副）安装到缸盖上。安装已装有限位器销和新O形圈的正时链条张紧器（副）。
2）安装1号凸轮轴支架。
3）测量凸轮轴支架（1号）和缸盖前端高度。标准：－0.14～0. 14mm。测量单个气缸侧体的两个位置（进气和排气侧），见图46。如果测量值超过标准，重新安装凸轮轴支架（1号）。
4）如下所示安装后正时链条箱：将新O形圈安装到缸体上。注意切勿重复使用O形圈。
①用管路压缩机（通用维修工具）在后正时链条箱背面涂抹密封胶。使用原装RTV硅密封胶或同等产品。彻底擦净接触到发动机冷却液的部分密封胶。在水泵和缸盖的安装位置全面涂抹密封胶。
②将后正时链条箱对准缸体上的定位销（气缸侧体1和气缸侧体2），并安装后正时链条箱。确认O形圈在安装到缸体和缸盖时已固定到位。

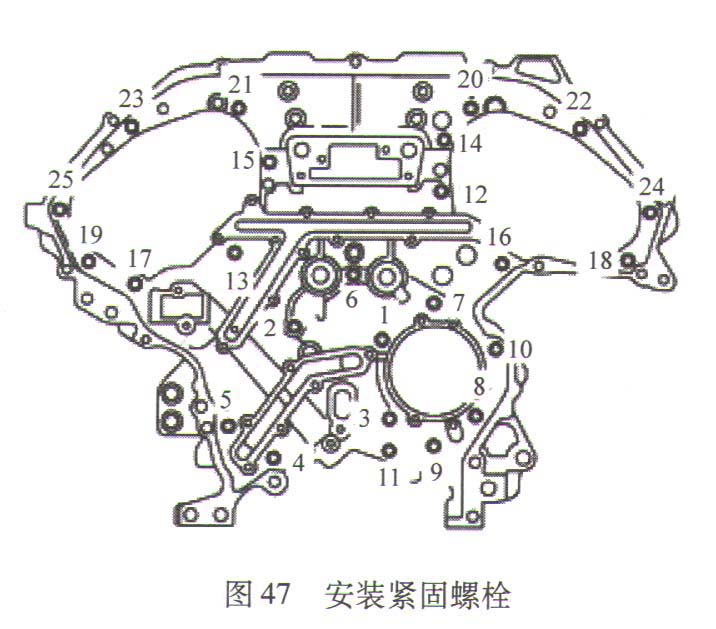

③按照图47中所示数字的顺序拧紧装配螺栓。有两种类型的装配螺栓。有关螺栓位置请参见以下内容。
长度为20mm螺栓：1、2、3、6、7、8、9、10；长度为16mm的螺栓：除了以上。规定拧紧力矩：12.7N·m。
④拧紧所有螺栓后，按图47所示的数字顺序重新拧紧它们至规定力矩。如果密封胶上有污渍，立即清洗干净。
⑤安装后正时链条箱后，检查油底壳（上）安装表面以下零件之间的表面高度差。后正时链条箱至缸体高度标准：－0.24～0. 14mm。如果不在标准范围内，重复安装步骤。
5）安装水泵。
6）安装油泵。

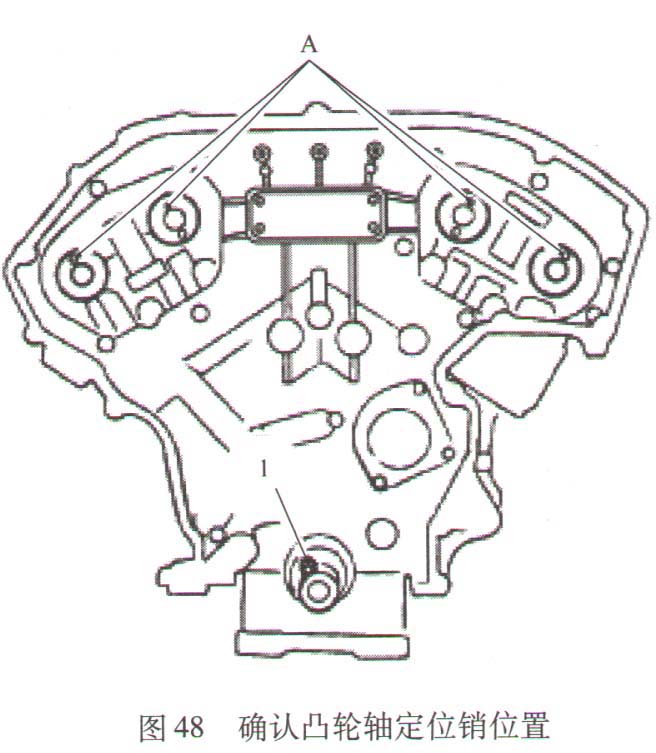

7）确认定位销A和曲轴键1如图48所示定位（1号气缸处于压缩上止点）。尽管凸轮轴没有停在如图所示的位置，对于凸轮前端的放置，通常是将凸轮轴按图中相同的方向放置。
凸轮轴定位销：在每个气缸侧体的缸盖面朝上侧；曲轴键：在气缸侧体1的缸盖侧。
