2．正时链单元安装步骤
    1）将曲轴置于上止点（TDC）。将曲轴链轮上的TDC标记（A）与发动机气缸体上的指针（B）对准，见图5。

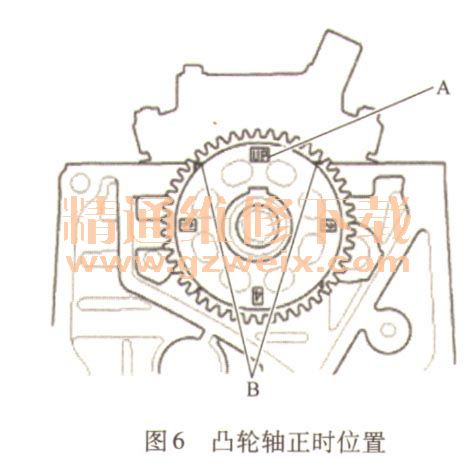

    2）将凸轮轴设定到TDC。凸轮轴链轮上的“UP”标记（A）应在顶部，并且凸轮轴链轮上的TDC凹槽（B）应与气缸盖的顶部边缘对齐，见图6。

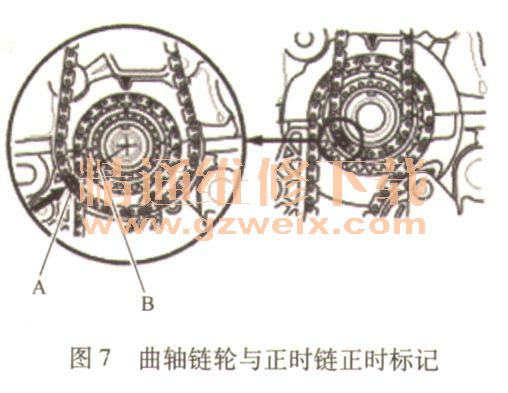

    3）将凸轮轴链条安装在曲轴链轮上，使涂色的链节（A）与曲轴链轮上的标记（B）对准，见图7。

    4）将凸轮轴链条安装在凸轮轴链轮上，使彩色链节板（A）与凸轮轴链轮上的标记（B）对准，见图8。

    5）安装凸轮轴链条张紧器臂和凸轮轴链条导板，见图9。

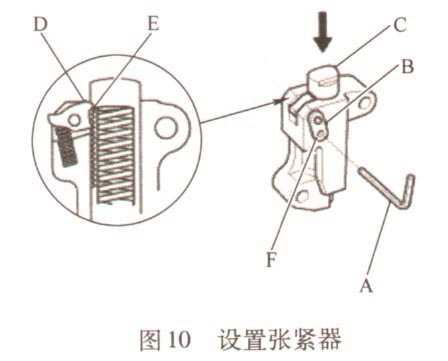

    6）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。从拆卸过程中安装的凸轮轴链条自动张紧器上拆下销（A）。逆时针转动板（B）解除锁止状态，然后压下杆（C），将第一个凸轮（D）固定在齿条（E）第一边缘位置。将1. 0mm直径销插回到孔（F）中，见图10。

    注意：如果没有如上所述放置凸轮轴链条自动张紧器，将会损坏凸轮轴链条自动张紧器。
    7）安装凸轮轴链条自动张紧器。从凸轮轴链条自动张紧器上拆下销，见图11。
