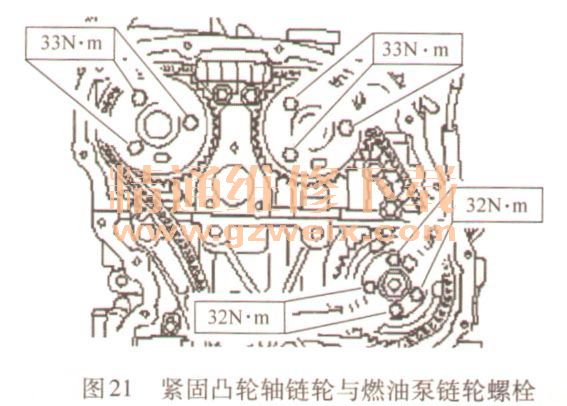

13）拧紧凸轮轴链轮和燃油喷射泵链轮固定螺栓，如图21所示。

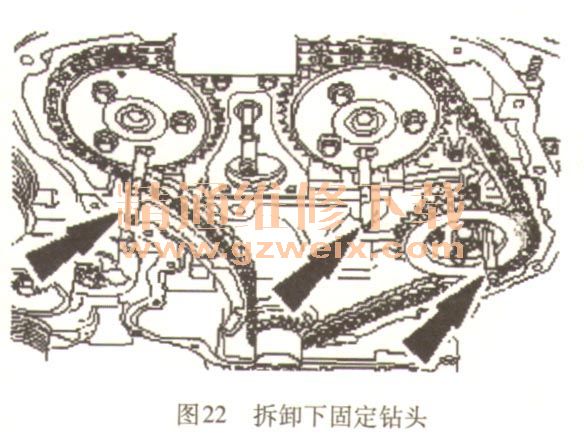

    14）如图22所示，将凸轮轴链轮与燃油喷射泵链轮上的钻头从孔中拆下。

    15）将专用工具从C KP传感器孔中拆下。
    16）安装摇臂架。分两步拧紧螺栓。第1步：10N·m，第2步：30°。
    17）顺时针旋转曲轴两圈。
    18）将6mm钻头通过孔插入凸轮轴链轮与燃油喷射泵链轮，检查凸轮轴正时。
    19）在CKP传感器孔中插入专用工具检查正时。
    20）将专用工具从CKP传感器孔中拆下。
    21）将凸轮轴链轮与燃油喷射泵链轮上的钻头从孔中拆下。
    22）安装CKP传感器。
    23）安装发动机前盖。
    24）安装气门室盖。
