丰田RAV4 5A-FE 2.5发动机正时校对方法
来源:汽车维修技师  作者:佚名  2018-04-25 07:47:04



    一、拆卸
    1.注意事项。
    将发动机开关置于CUFF位置后,断开蓄电池端子电缆前,可能需要等待一段时间。因此,继续工作前,确保阅读断开蓄电池端子电缆的注意事项。
    2.断开蓄电池负极端子电缆。
    小心:断开并重新连接电缆后,某些系统需要初始化。
    3.拆卸发动机后部右侧底罩。
    4.拆卸发动机1号盖分总成。
    5.拆卸空气滤清器盖分总成。
    6.拆卸空气滤清器壳。
    7.断开散热器储液罐总成。
    8.断开发动机线束。

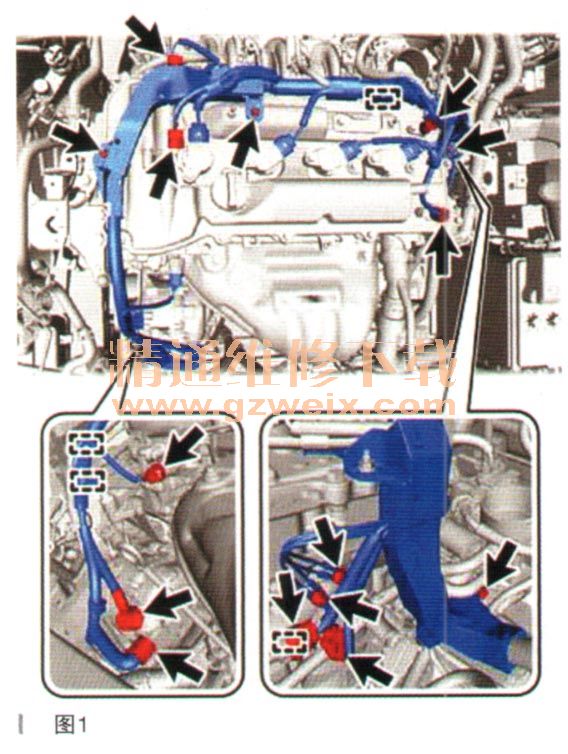

    断开连接器和卡夹,拆下螺栓和螺母并从发动机上断开发动机线束。如图1所示。

    9.拆卸点火线圈总成。
    10.拆卸曲轴位置传感器
    11.拆卸汽缸盖罩分总成。
    12.将1号汽缸设定至TDC/压缩。

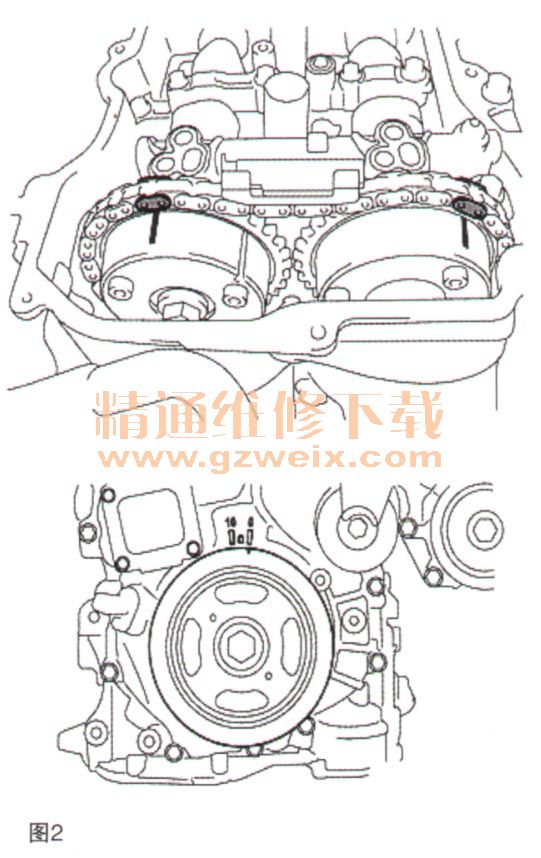

     (1)转动曲轴皮带轮,直至其正时槽口(凹槽)和正时链条盖的正时标记“0”对准。如图2所示。

     (2)检查并确认凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的各装配标记与图中所示各装配标记对准。
    如果没有一对准,则转动曲轴1圈(360°)以对准图中所示的正时标记。
     (3)使链条卜的油漆标记对准凸轮轴正时齿轮总成和排气凸轮轴正时齿轮总成的正时标记。
    13.拆卸正时链条盖板。

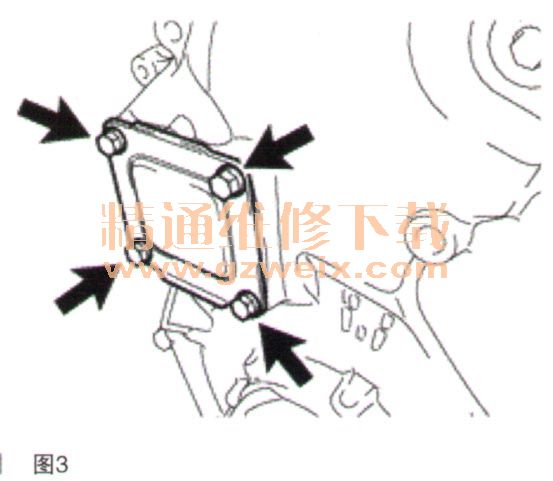

    拆下4个螺栓、正时链条盖板和衬垫。如图3所示。

    14.拆卸1号链条张紧器总成

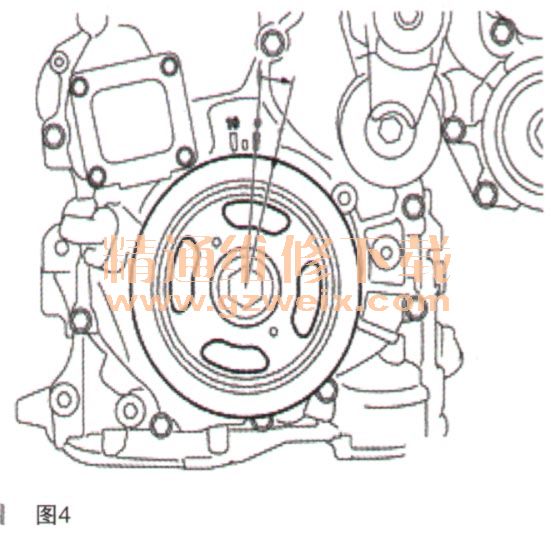

     (1)如图4所示,顺时针转动曲轴约10°。

     (2)如图5所示,逆时针转动曲轴约10°。

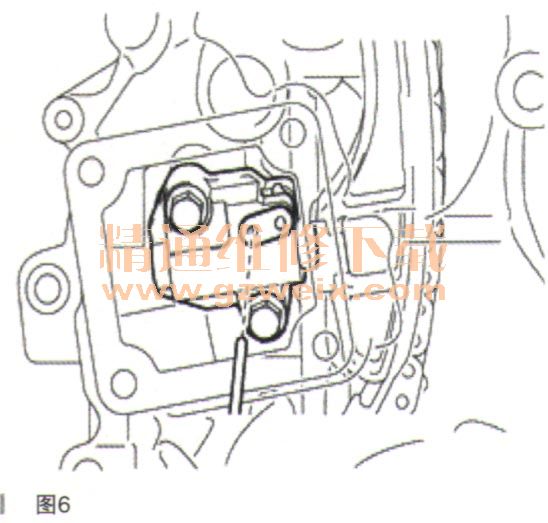

     (3)如图6所示,对准挡片和张紧器的孔,并将销插入挡片孔内以锁止张紧器。

     (4)见图4,顺时针转动曲轴约10°。

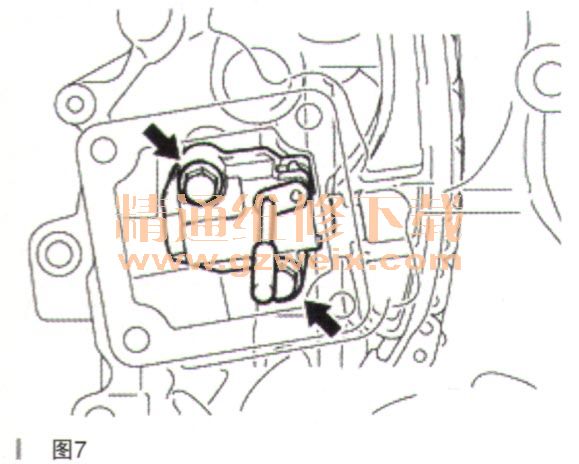

     (5)如图7所示,拆下2个螺栓、1号链条张紧器总成和衬垫。

    小心:确保不要将衬垫掉入正时链条盖内。
     (6)见图5,逆时针转动曲轴约10°。
    15.拆卸正时链条导板。
    16.拆卸正时链条盖密封塞。
    17.拆卸凸轮轴正时齿轮总成。

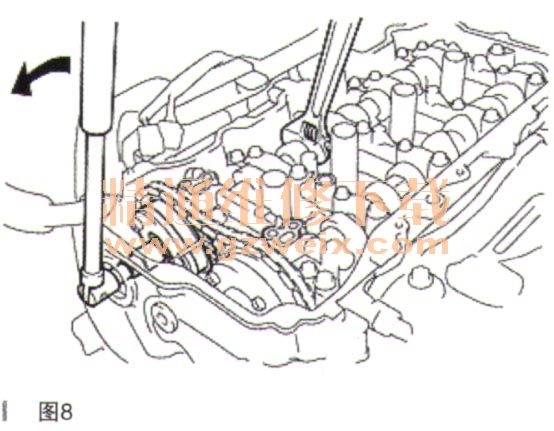

     (1)用扳手固定凸轮轴的六角部分并从凸轮轴上拆下螺栓。如图8所示。
