9．安装凸轮轴正时齿轮总成。
    提示：更换凸轮轴正时齿轮总成后，执行“维修后检查”。

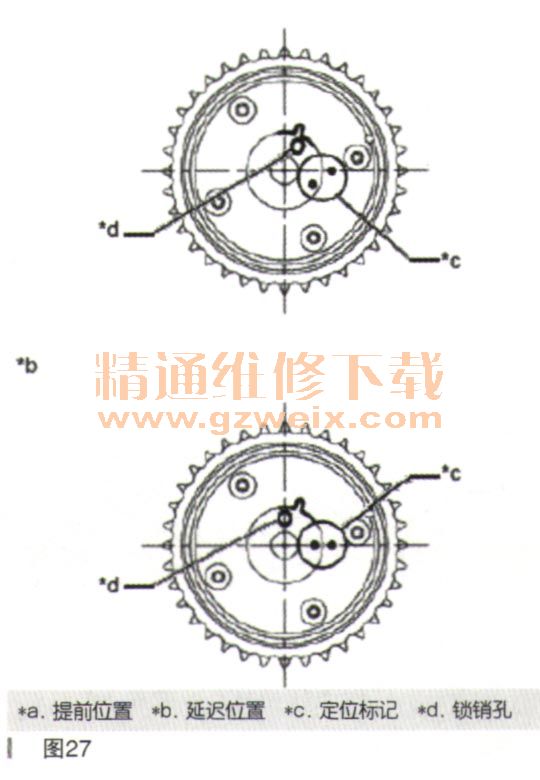

     （1）检查凸轮轴正时齿轮位置。如图27所示。

    小心：如果凸轮轴正时齿轮总成设定至提前位置，则在安装过程中不要使凸轮轴正时齿轮总成顺时针转动。
    如果凸轮轴正时齿轮总成已转动至最大延迟位置，则在紧固凸轮轴正时齿轮总成前确保松开锁销并将凸轮轴正时齿轮总成设定至最大提前位置。

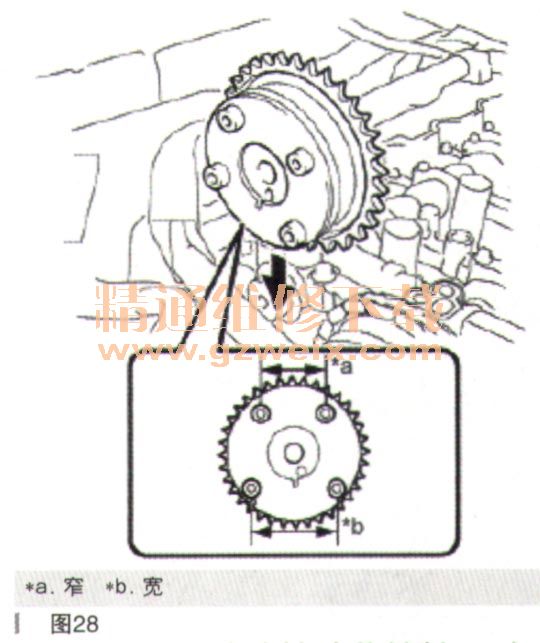

     （2）如图28所示，安装凸轮轴正时齿轮总成。

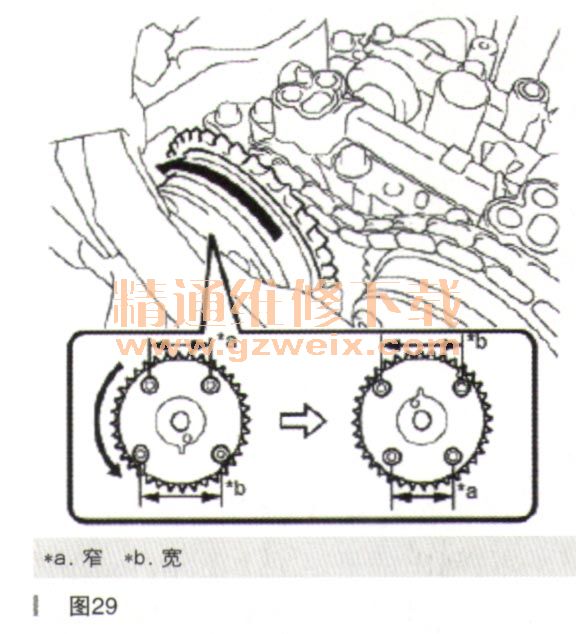

     （3）逆时针转动凸轮轴正时齿轮总成约180°。如图29所示。

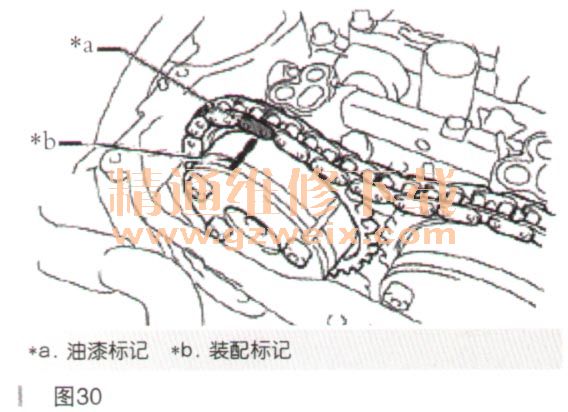

     （4）对准油漆标记和装配标记以安装链条。如图30所示。

     （5）将凸轮轴的锁销和凸轮轴正时齿轮总成的锁销孔对准并接合，见图18。
     （6）检查并确认凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙，见图19。
     （7）用手将凸轮轴固定到位，然后用手安装凸轮轴正时齿轮总成的安装螺栓。
    小心：不要使用任何工具安装螺栓。如果使用工具安装螺栓，则锁销将损坏。
