小心：不要用扳手损坏凸轮轴壳分总成或火花塞套管。

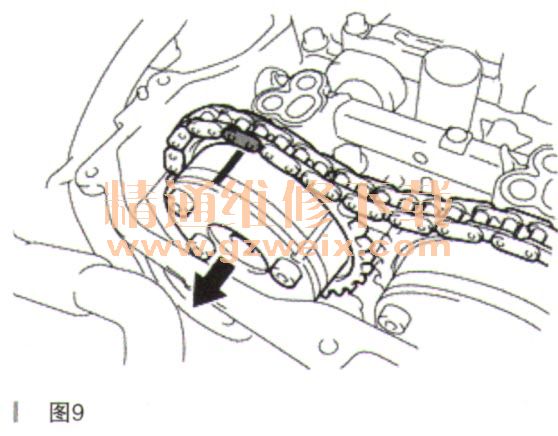

     （2）从凸轮轴上分离凸轮轴正时齿轮总成。如图9所示。

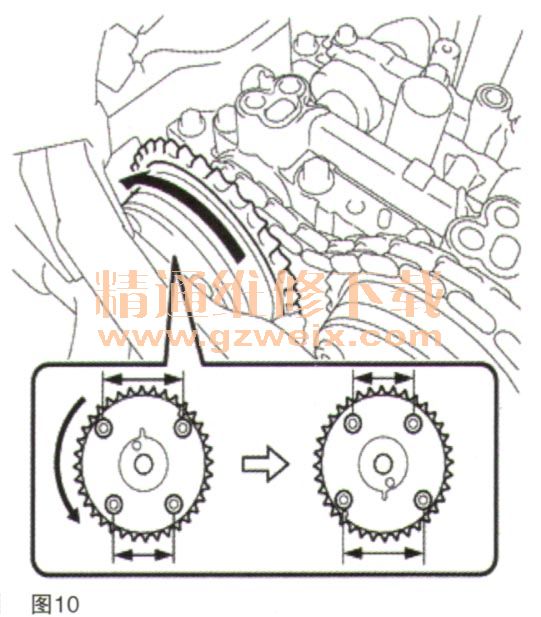

     （3）从凸轮轴正时齿轮总成上拆下正时链条，并转动凸轮轴正时齿轮总成约1800。如图10所示。

     （4）拆下凸轮轴正时齿轮总成。如图11所示。

    小心：不要拆解凸轮轴正时齿轮总成。
    18．拆卸凸轮轴轴承盖。

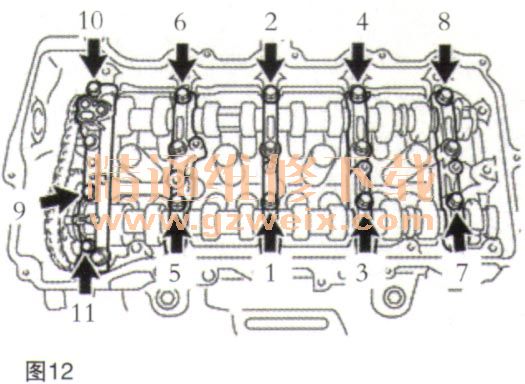

   （1）按图中所示顺序，分步拆下11个轴承盖螺栓。如图12所示。

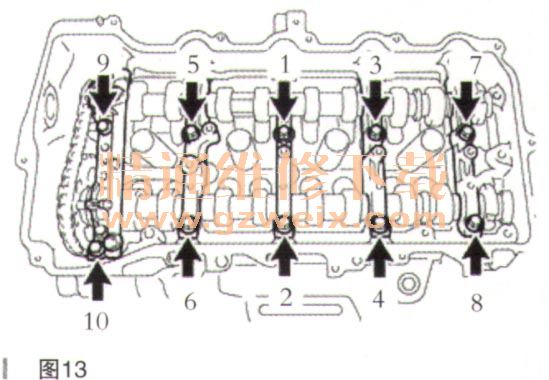

   （2）按图中所示顺序，分步拆下10个轴承盖螺栓。如图13所示。

     （3）拆下5个凸轮轴轴承盖。
    提示：按正确的顺序摆放拆下的零件。
    19．拆卸凸轮轴。

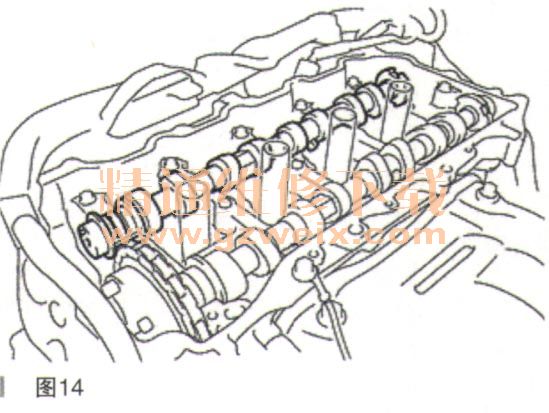

    从凸轮轴壳分总成上拆下凸轮轴。如图14所示。

    20．拆卸2号凸轮轴。

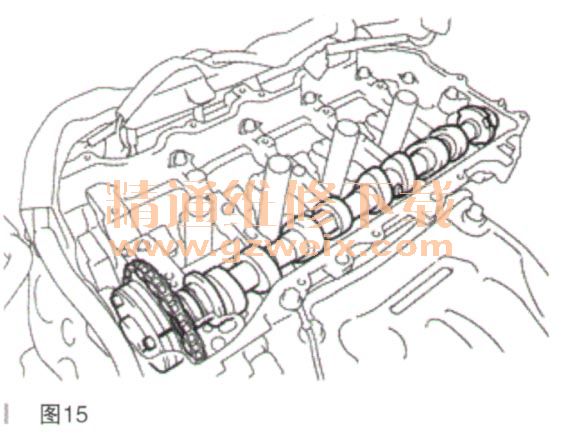

     （1）支撑链条并从凸轮轴壳分总成上拆下2号凸轮轴。如图15所示。

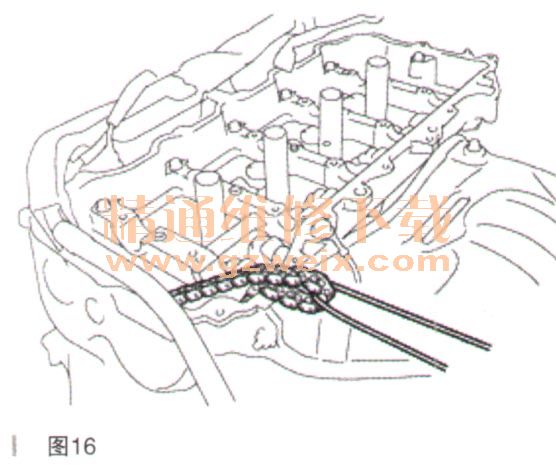

     （2）如图18所示，用细绳或同等工具悬挂链条。如图16所示。

    小心：不要将链条掉入正时链条盖内。
    21．拆卸排气凸轮轴正时齿轮总成。

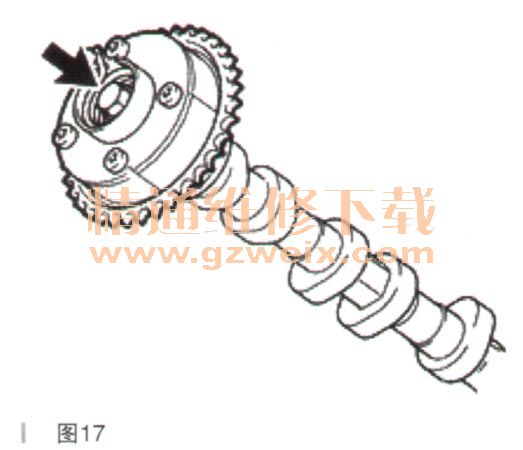

    拆下凸缘螺栓和排气凸轮轴正时齿轮总成。如图17所示。

    小心：不要拆解排气凸轮轴止时齿轮总成。
    22．拆卸机油控制阀滤清器。
    23．拆卸1号凸轮轴轴承。
    24．拆卸2号凸轮轴轴承。
