丰田RAV4 5A-FE 2.5发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：汽车维修技师作者：佚名 2018-04-25 07:47:04

    二、安装
    提示：更换凸轮轴、2号凸轮轴、凸轮轴正时齿轮总成或排气凸轮轴正时齿轮总成后，执行“维修后检查”。
    1．安装2号凸轮轴轴承。
    2．安装1号凸轮轴轴承。
    3．安装机油控制阀滤清器。
    4．安装排气凸轮轴正时齿轮总成。
    提示：更换排气凸轮轴正时齿轮总成后，执行“维修后检查”。

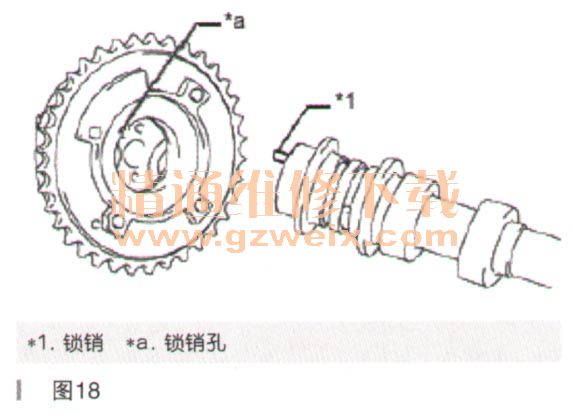

     （1）将2号凸轮轴的锁销和排气凸轮轴正时齿轮总成的锁销孔对准并接合。如图18所示。

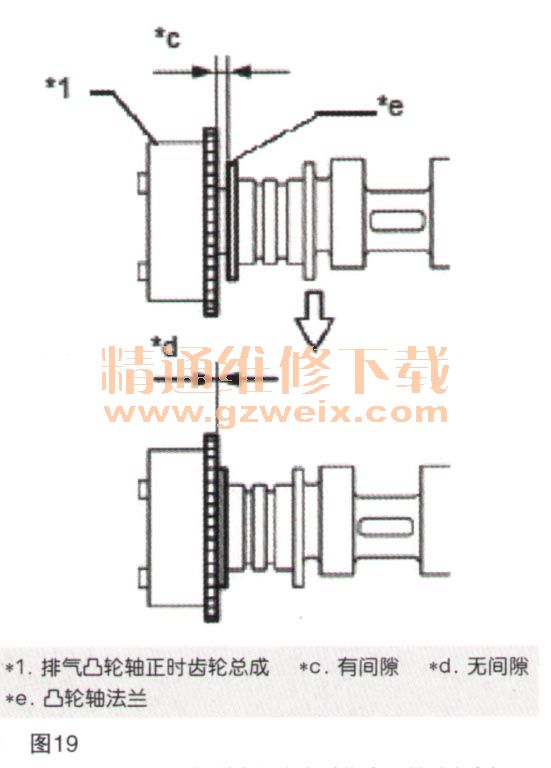

（2）检查并确认排气凸轮轴正时齿轮总成和凸轮轴法兰之间没有间隙。如图19所示。

     （3）用螺栓固定排气凸轮轴正时齿轮总成，见图17。
    扭矩：85N·m。
    小心：不要拆解排气凸轮轴正时齿轮总成。
    5．将1号汽缸设定至TDC／压缩

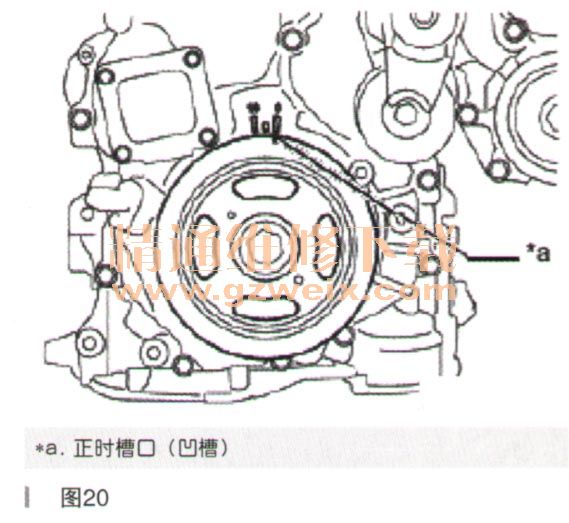

    如图20所示，转动曲轴皮带轮，直至其正时槽口（凹槽）和正时链条盖的正时标记“0”对准。

    6．安装2号凸轮轴
    提示：更换2号凸轮轴后，执行“维修后检查”。

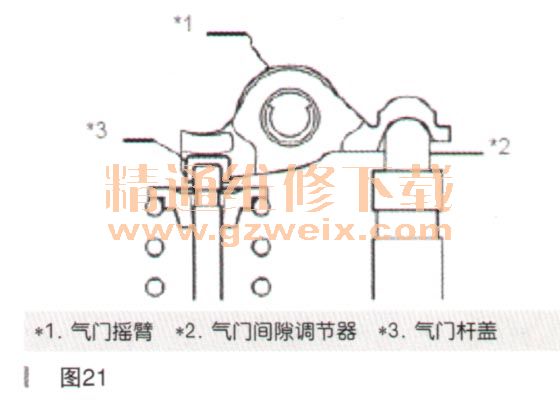

     （1）确保气门摇臂按如图所示安装。如图21所示。

     （2）清洁凸轮轴轴颈。
     （3）在凸轮轴轴颈、凸轮轴壳分总成和凸轮轴轴承盖上涂抹一薄层发动机机油。

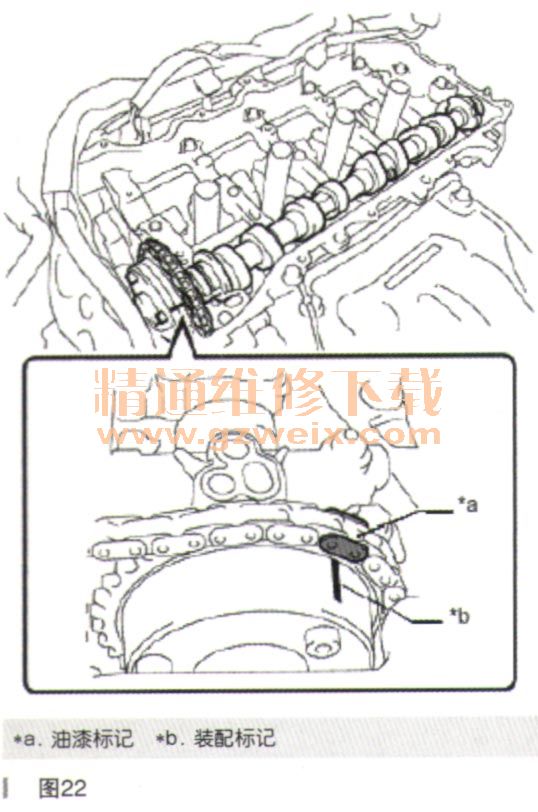

     （4）支撑链条并对准装配标记和油漆标记以安装2号凸轮轴。如图22所示。

    7．安装凸轮轴。
    提示：更换凸轮轴后，执行“维修后检查”。
     （1）确保气门摇臂安装，见图22所示。
     （2）清洁凸轮轴轴颈。
     （3）在凸轮轴轴颈、凸轮轴壳分总成和凸轮轴轴承盖上涂抹一薄层发动机机油。

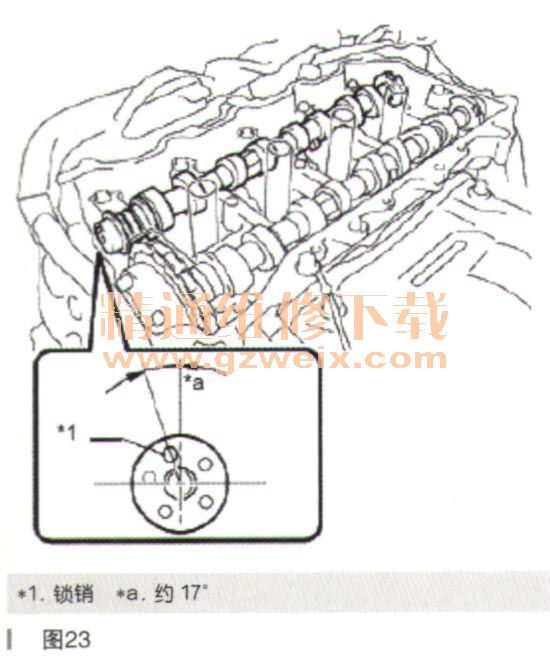

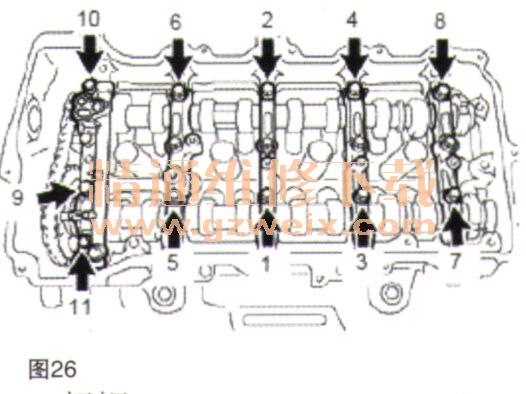

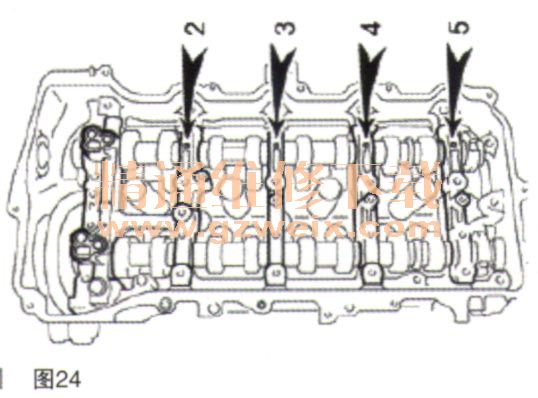

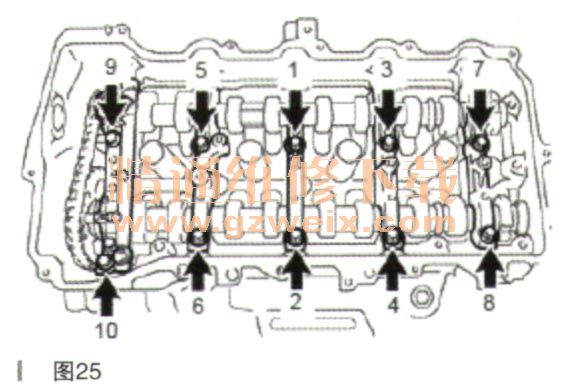

     （4）如图23所示，将凸轮轴安装到凸轮轴壳分总成上。
