法拉利F430 4.3L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-10 16:51:47

    通用以下车型
    法拉利F430，4.3L发动机。
    法拉利F430 Spider，4.3L发动机。
    法拉利F430 Scuderia，4.3L发动机。
    法拉利Scuderia Spider，4.3L发动机。

    （一）重新安装正时和油水分离泵驱动链

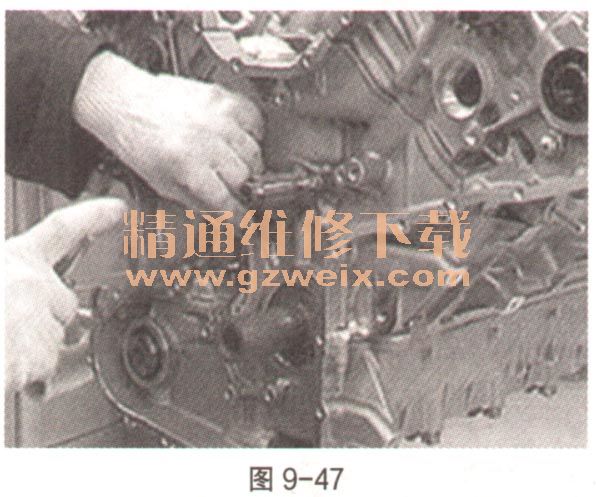

    （1）检查并确认3个滚柱壳体安装在惰轮轴上，并且使用发动机机油对其进行适当润滑，如图9-47。安装机械式惰轮轴张紧器并拧紧相应的紧固螺钉。螺钉拧紧力矩为10N·m。

    （2）使用工具（AV3311）将驱动链冠状齿轮总成安装到轴上，如图9-48。

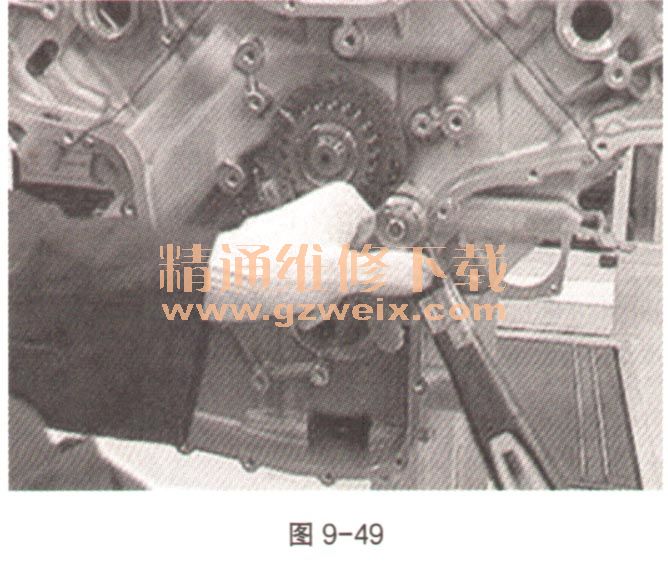

    （3）安装固定的驱动链蹄并拧紧相应的紧固螺钉，如图9-49，螺钉拧紧力矩为10N·m。

    （4）安装固定的油水分离泵驱动链蹄，如图9-50。

    （5）将辅助泵链安装在油水分离泵驱动冠状齿轮上并接合曲轴冠状齿轮，如图9-51。

    （6）将油水分离泵驱动冠状齿轮安装到油水分离泵驱动祸合件上，并拧紧紧固螺钉，如图9-52，螺钉拧紧力矩为23N·m。

    （7）安装机械式泵轴张紧器并拧紧紧固螺钉，如图9-53，螺钉拧紧力矩为10N·m。

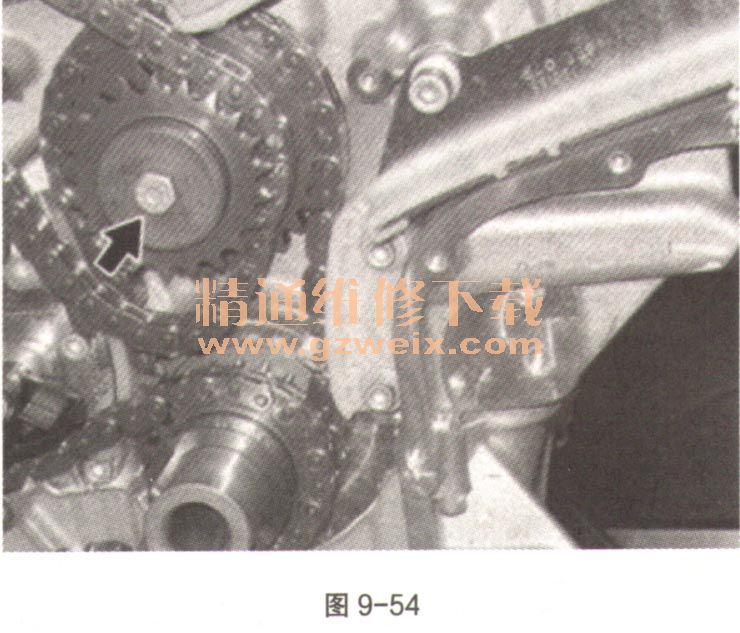

    （8）安装垫圈并拧紧三联齿轮紧固螺钉，如图9-54，螺钉拧紧力矩为25N·m。
