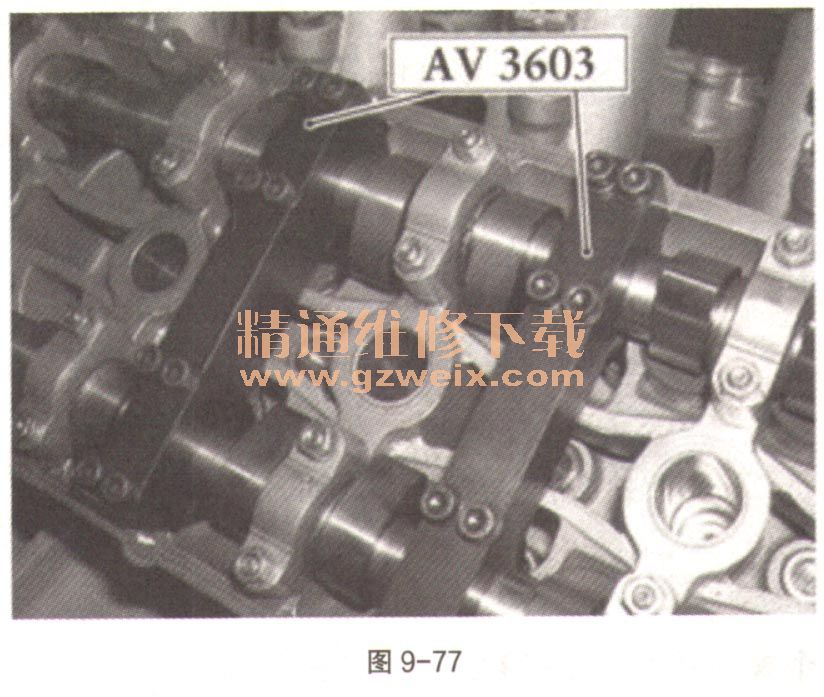

（19）通过安装工具（AV 3603）防止凸轮轴转动，如图9-77。按照下列顺序拧紧固定U形螺栓的螺钉。

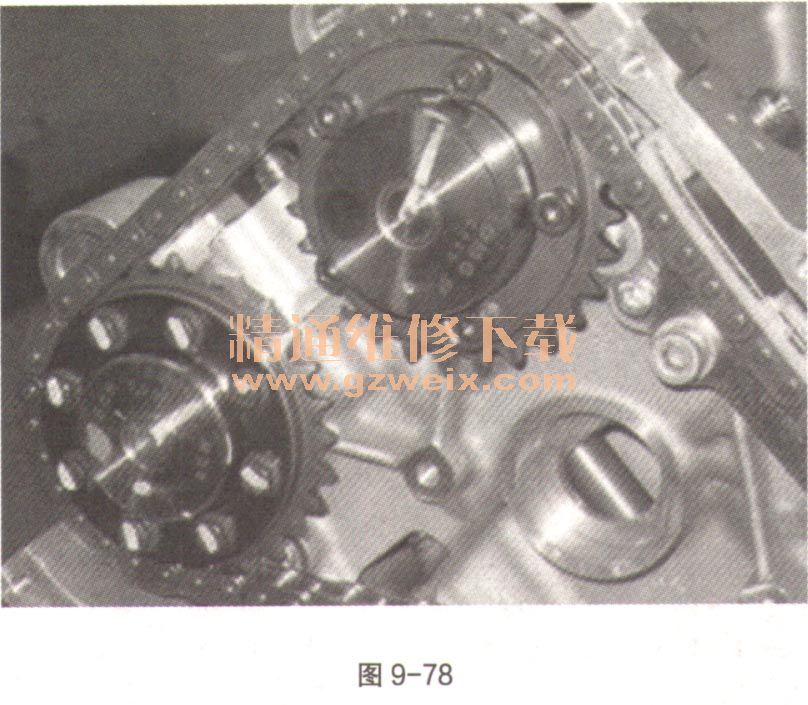

    （20）为了完成操作，将AREXONS SYSTE-M52A43中强度螺纹锁固胶涂抹到其余4个冠状轮固定螺钉的螺纹上，然后安装和拧紧螺钉，如图9-78，螺钉拧紧力矩为15N·m。拆卸以前临时安装到冠状轮上的2个螺钉并将它们更换为新螺钉：将AREXONS SYSTEM52A43中强度螺纹锁固胶涂抹到螺纹上并拧紧，螺钉拧紧力矩为15N·m。



    （21）遵循有关汽缸列5-8的相同步骤，使用汽缸8作为参考。
    （22）如果正确设置了所述正时状况，发动机将以10°的进气提前和－9°的排气延迟操作（停用可变正时单元）。
（23）在如前所述的操作之后，将曲轴再转动几圈，然后检查并确认参考标记对齐。在设置正时之后，最好进行机油密封性测试。通过这种方式，您可以检查凸轮轴座、液压链张紧器、挺杆和中央传动销的润滑情况。
    （24）拆卸使用的所有仪表和工具。
    （25）重新装配前盖。
