法拉利F430 4.3L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-10 16:51:47

    （二）重新安装正时链蹄

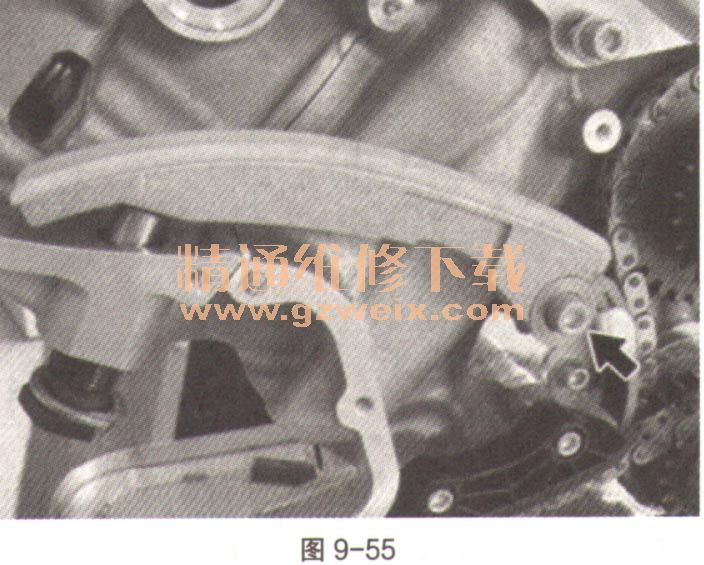

    （1）安装可移动正时链蹄并拧紧相应的紧固螺钉，如图9-55，螺钉拧紧力矩为25N·m。

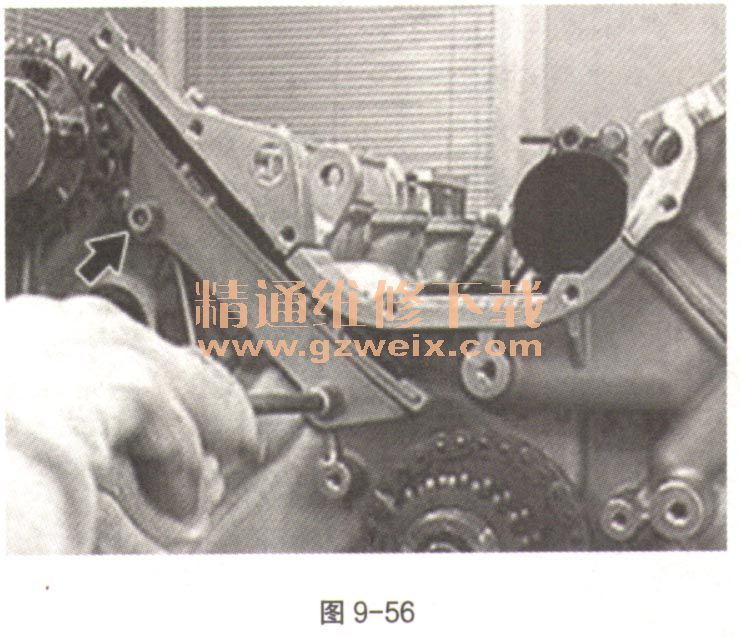

    （2）安装固定的正时链蹄并拧紧相应的紧固螺钉，如图9-56,螺钉拧紧力矩为25N·m。

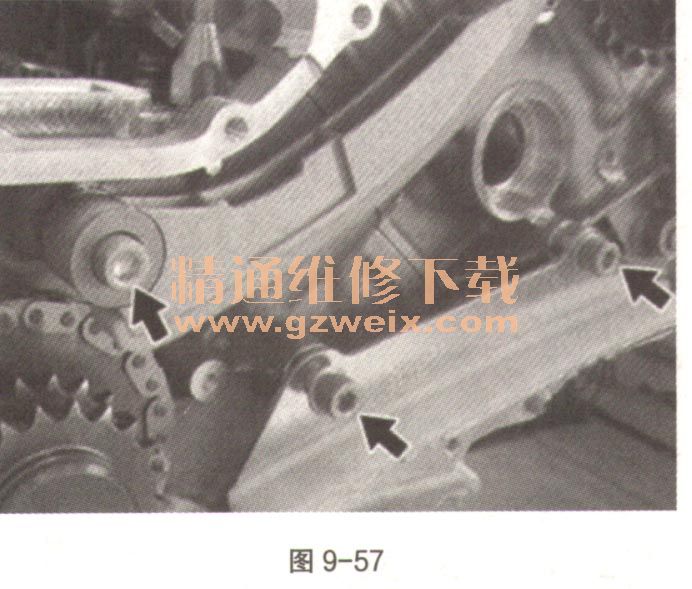

    （3）安装可移动正时链蹄并拧紧相应的紧固螺钉，如图9-57,螺钉拧紧力矩为25N·m。安装固定的正时链蹄并拧紧相应的紧固螺钉，螺钉拧紧力矩为25N·m。

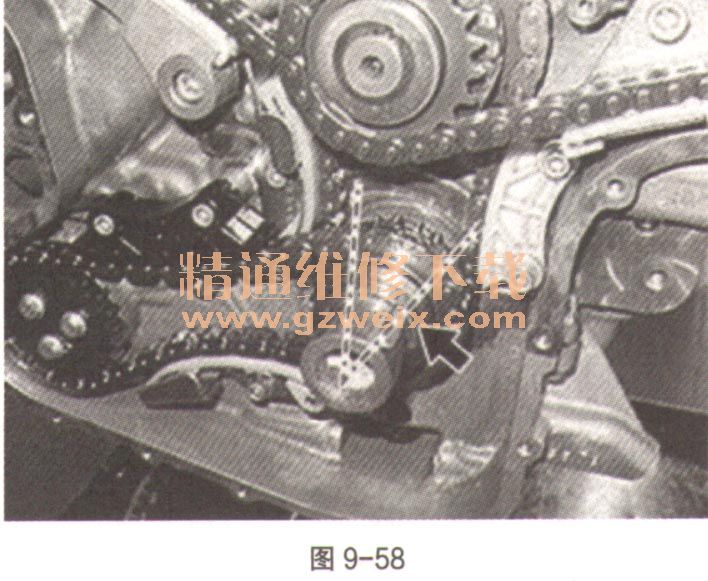

    （4）使用工具将曲轴定位在45°以防损坏气门，如图9-58。为了便于凸轮轴控制链的后续安装，建议保持右侧固定的链张紧器滑槽的2个固定螺钉松动。

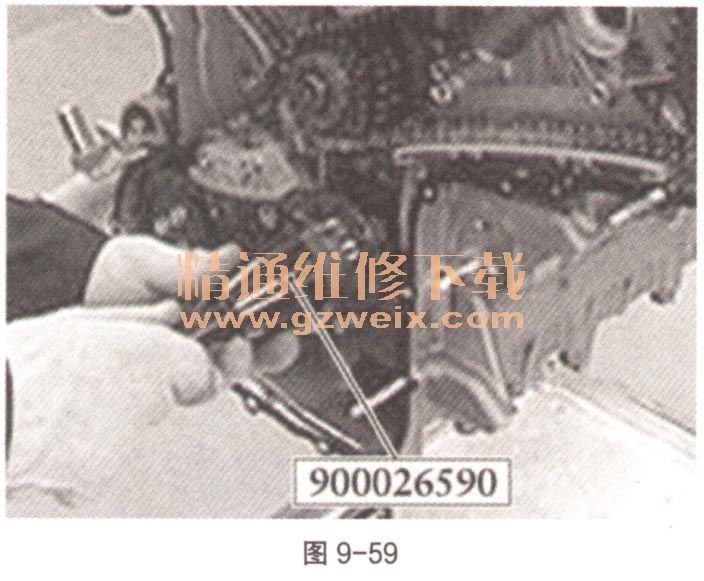

    （5）如果仍然使用原来的部件，使用拆卸过程中所做的标记作为参考，设置正时，如图9-59。

    （6）设置正时。

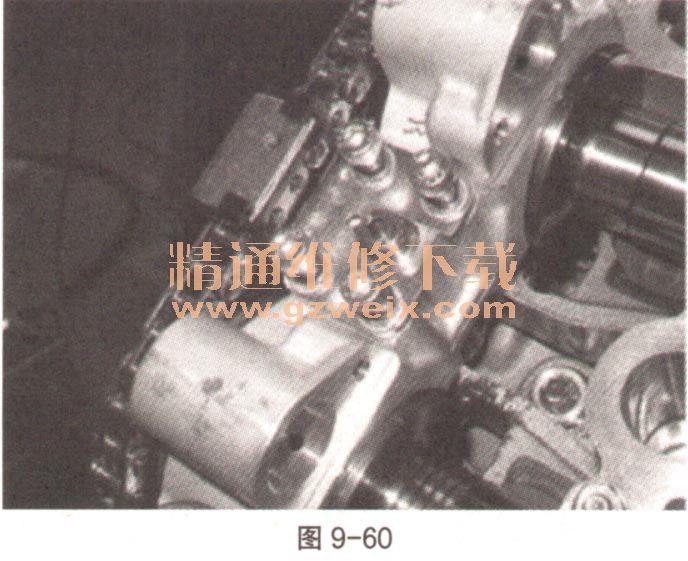

    （7）将上部蹄安装在2个汽缸盖上，拧紧紧固螺钉，如图9-60，螺钉拧紧力矩为25N·m。

    （三）设置凸轮轴正时
    （1）在拆卸／更换下列部件之后该操作是必要的：曲轴箱、曲轴、汽缸盖、凸轮轴、正时变换器和正时控制链。

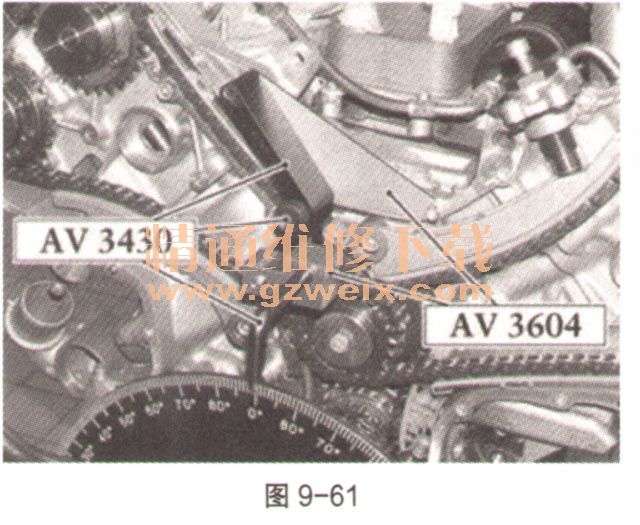

    （2）使用曲轴箱上的标记（AV 3430）以及适配器（AV 3604）安装底座，如图9-61。

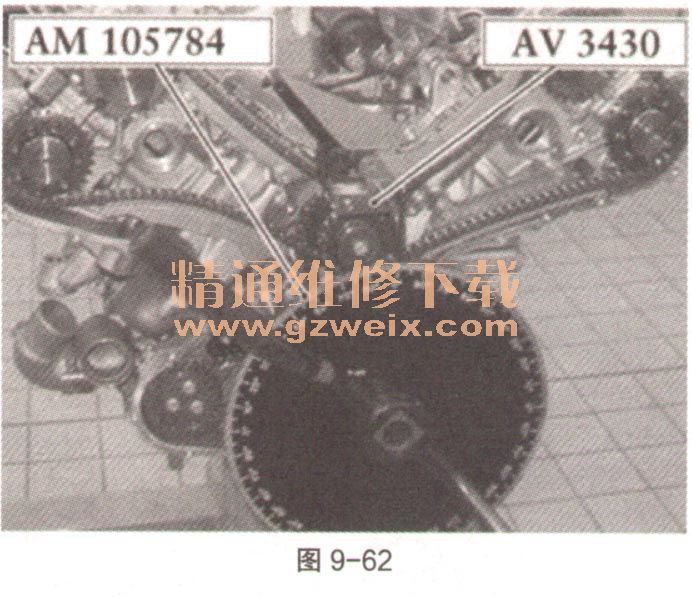

（3）安装角度计（AM 105784），如图9-62。

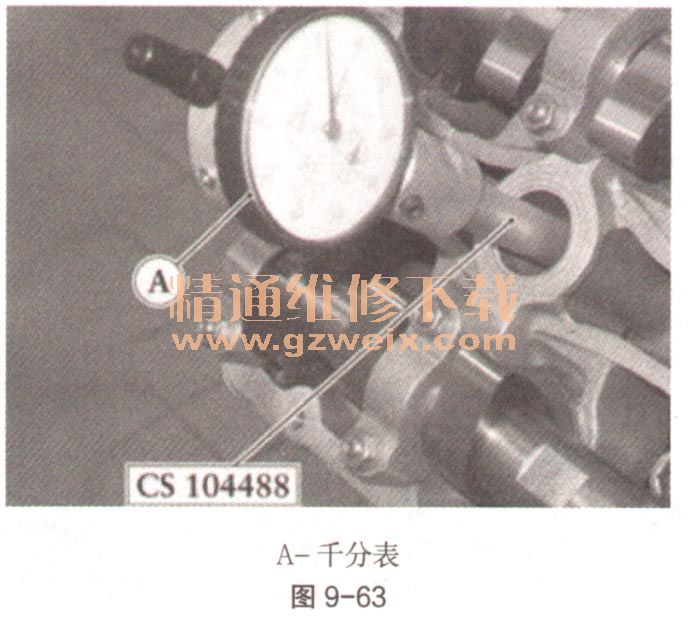

    （4）将千分表（如图9-63中A）安装到工具（CS 104488）上，并将工具安装到汽缸列1-4的4缸上，如图9-63。
