悍马H3(HUMMER H3)3. 5L发动机正时校对方法
来源:本站整理  作者:佚名  2013-09-28 13:59:30

    1. HUMMER H3轿车3.5L发动机正时链条拆卸步骤
    1)拆卸发动机气缸1上的火花塞。
    2)拆卸凸轮轴盖罩。深色链节
    3)拆卸排气凸轮轴位置传感器
    4)拆卸进气凸轮轴位置传感器。}
    5)拆卸发动机前罩。

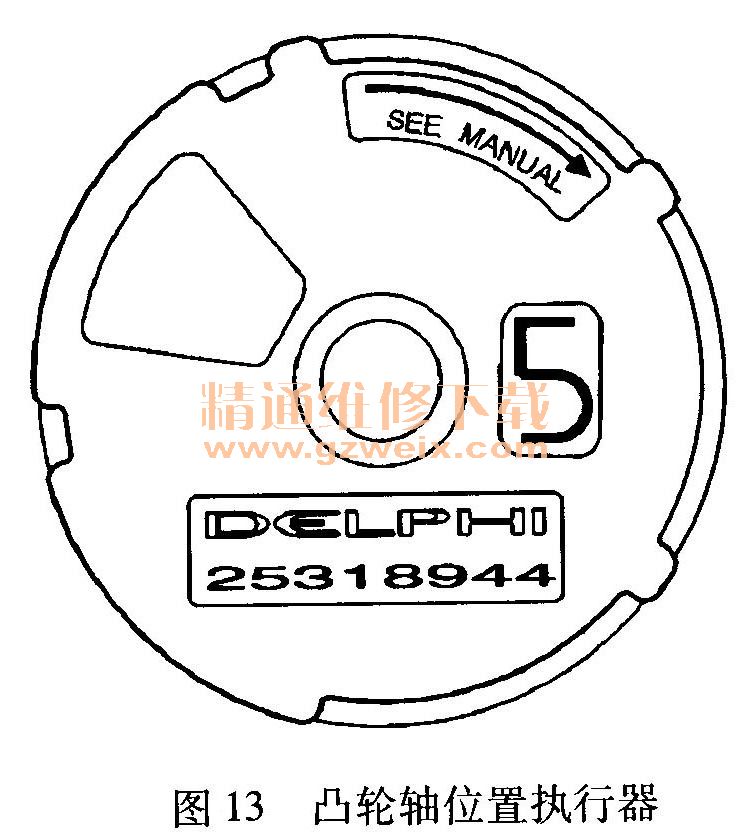

    6)顺时针转动曲轴,使发动机1缸活塞位于压缩行程上止点位置。排气凸轮轴位置执行器上的“DELPHI”字母应平行于气缸盖至凸轮轴盖配合面,见图13。

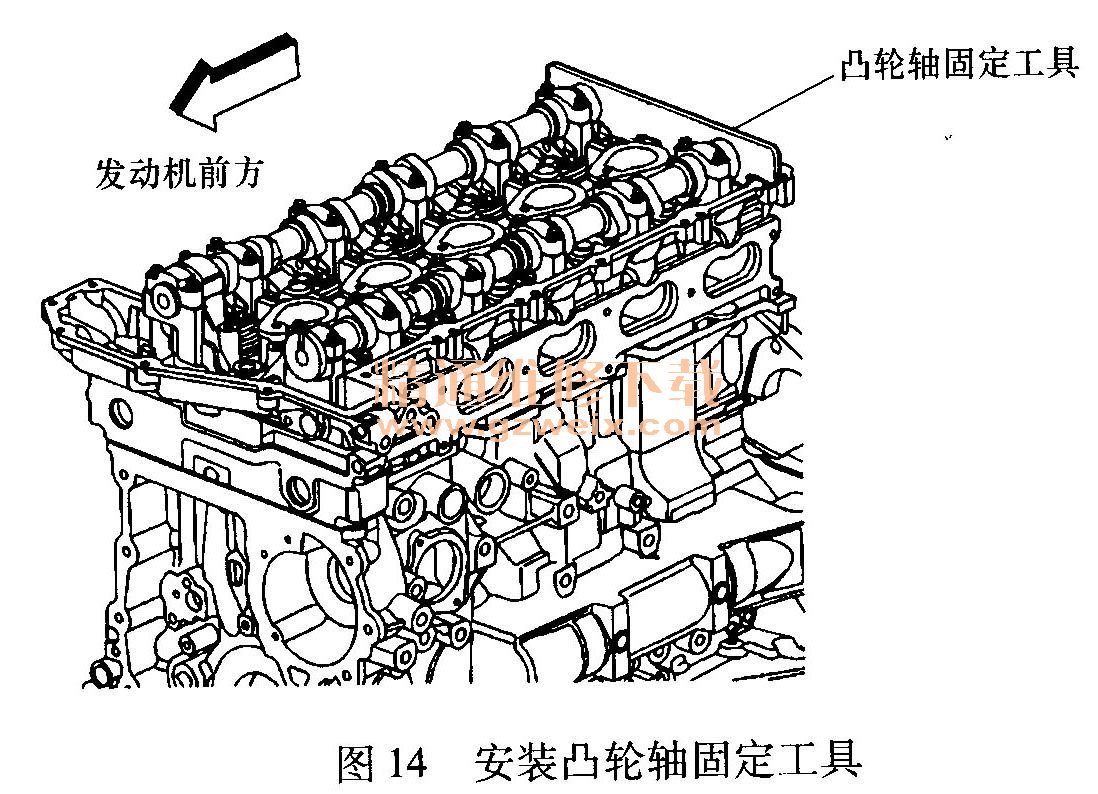

    7)把凸轮轴固定工具安装到凸轮轴后端,见图14。

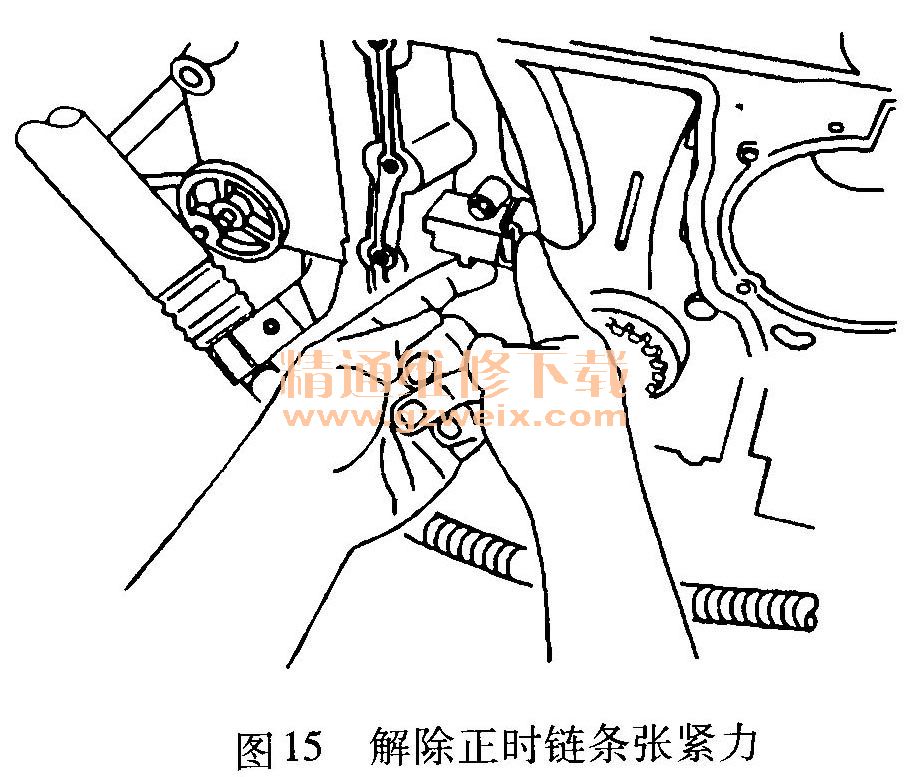

    8)按照图15所示,把正时链条张紧器的张紧滑轨压入,解除正时链条的张紧力。

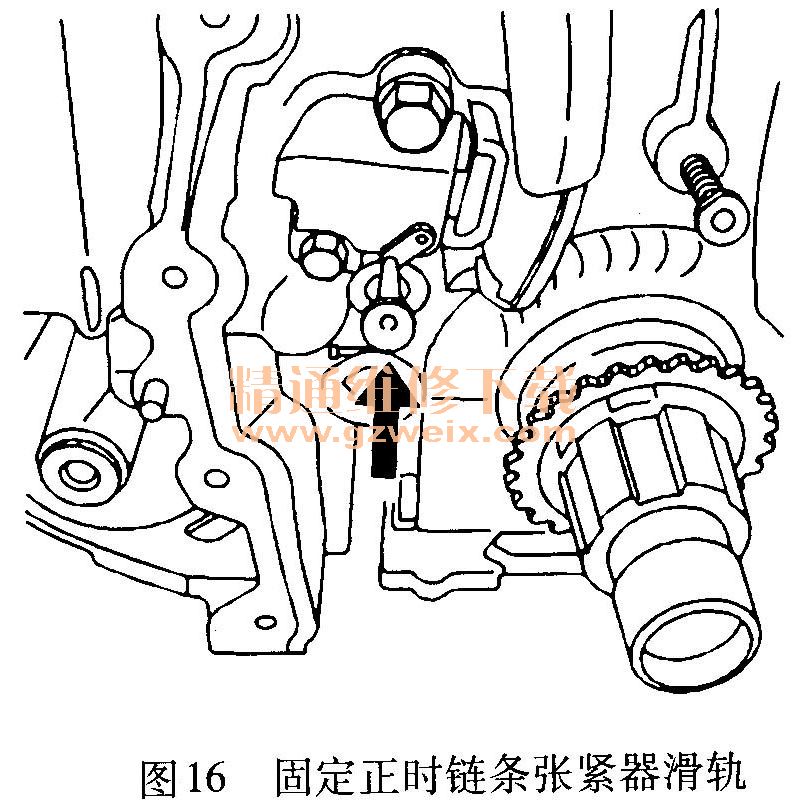

    9)按照图16所示,用一个T字形零件将正时链条张紧器的滑轨固定住。

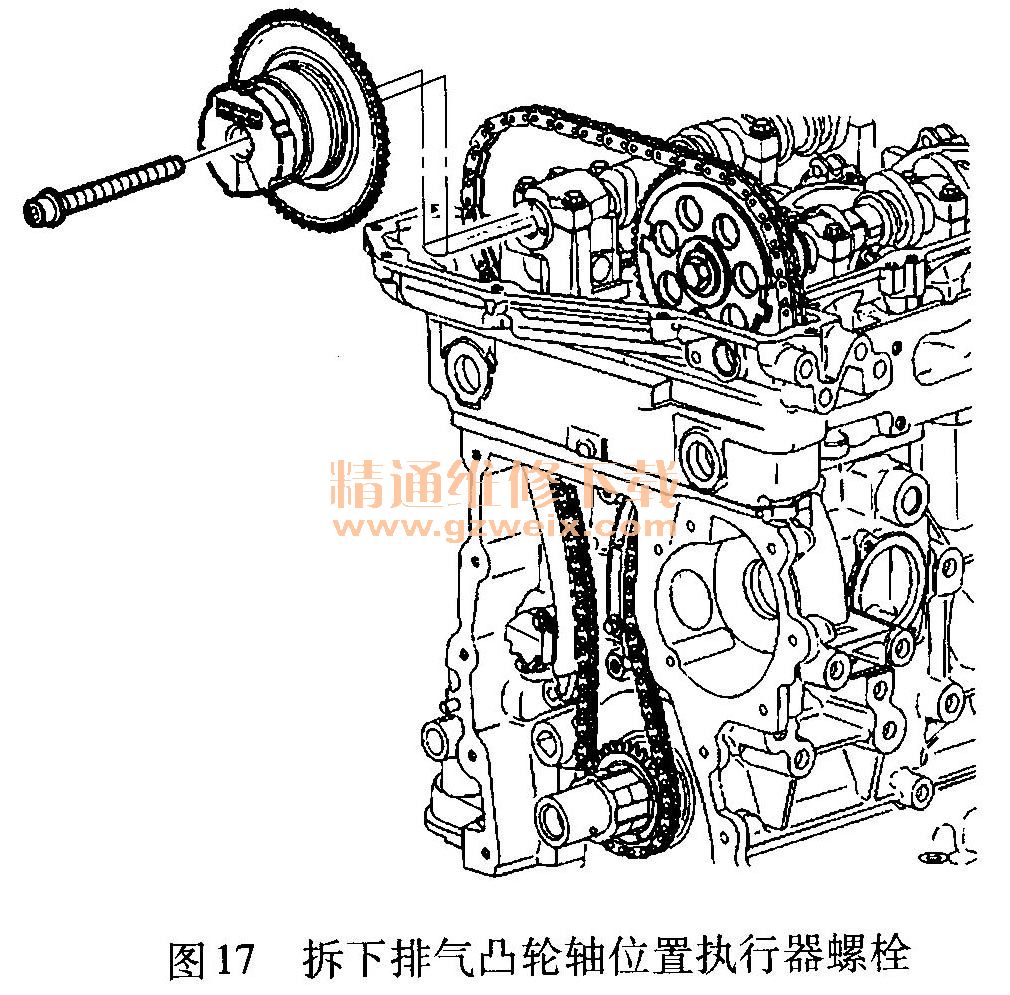

   10)如图17所示,拆下排气凸轮轴位置执行器螺栓并将拆下的螺栓废弃。

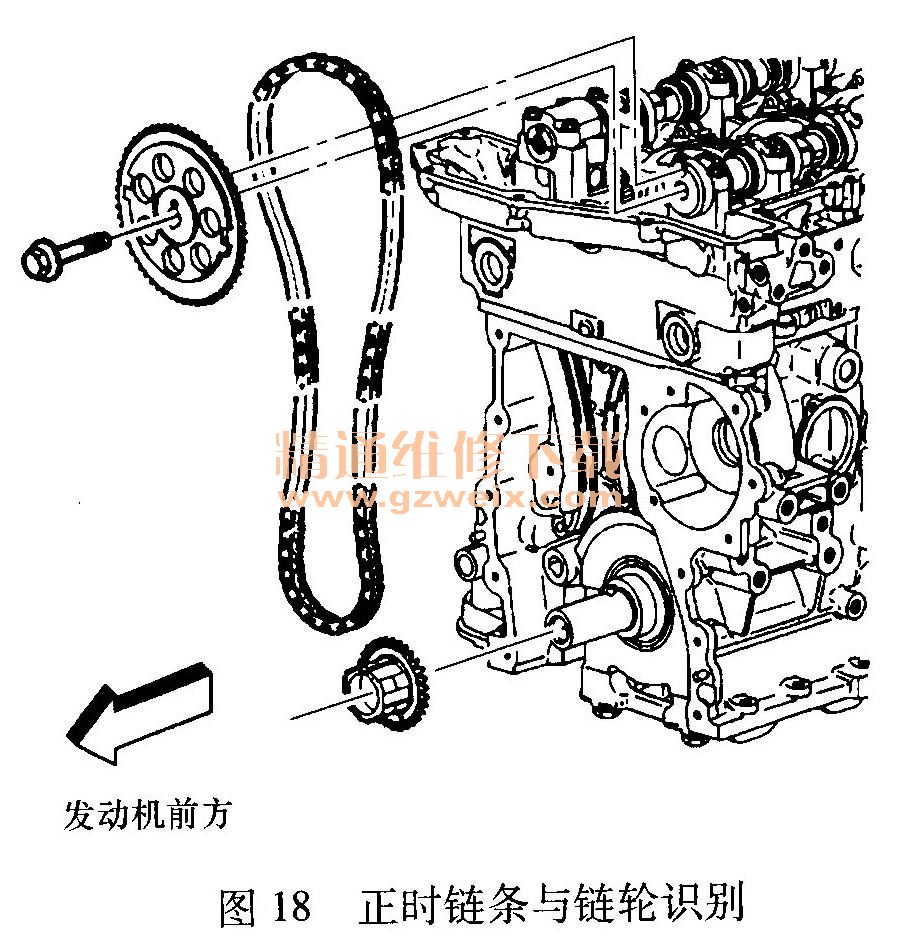

    11)拆下排气凸轮轴位置执行器。拆下进气凸轮轴链轮螺栓并将拆下的螺栓废弃,见图18。

    12)拆下进气凸轮轴链轮,见图18。
    13)拆卸正时链条,见图18。
    14)拆卸曲轴链轮,见图18。
    15)将拆下的正时链条和链轮擦拭干净。



[1] [2]  下一页
