悍马H3(HUMMER H3)3.7L发动机正时校对方法
来源:本站整理  作者:佚名  2013-09-25 16:19:32

1. HUMMER H3轿车3.7L发动机正时链条拆卸步骤
1)拆卸发动机气缸1上的火花塞。
2)拆卸凸轮轴盖罩。
3)拆卸排气凸轮轴位置传感器
4)拆卸进气凸轮轴位置传感器
5)拆卸发动机前罩。
6)顺时针转动曲轴,使发动机1缸活塞位于压缩行程上止点位置。

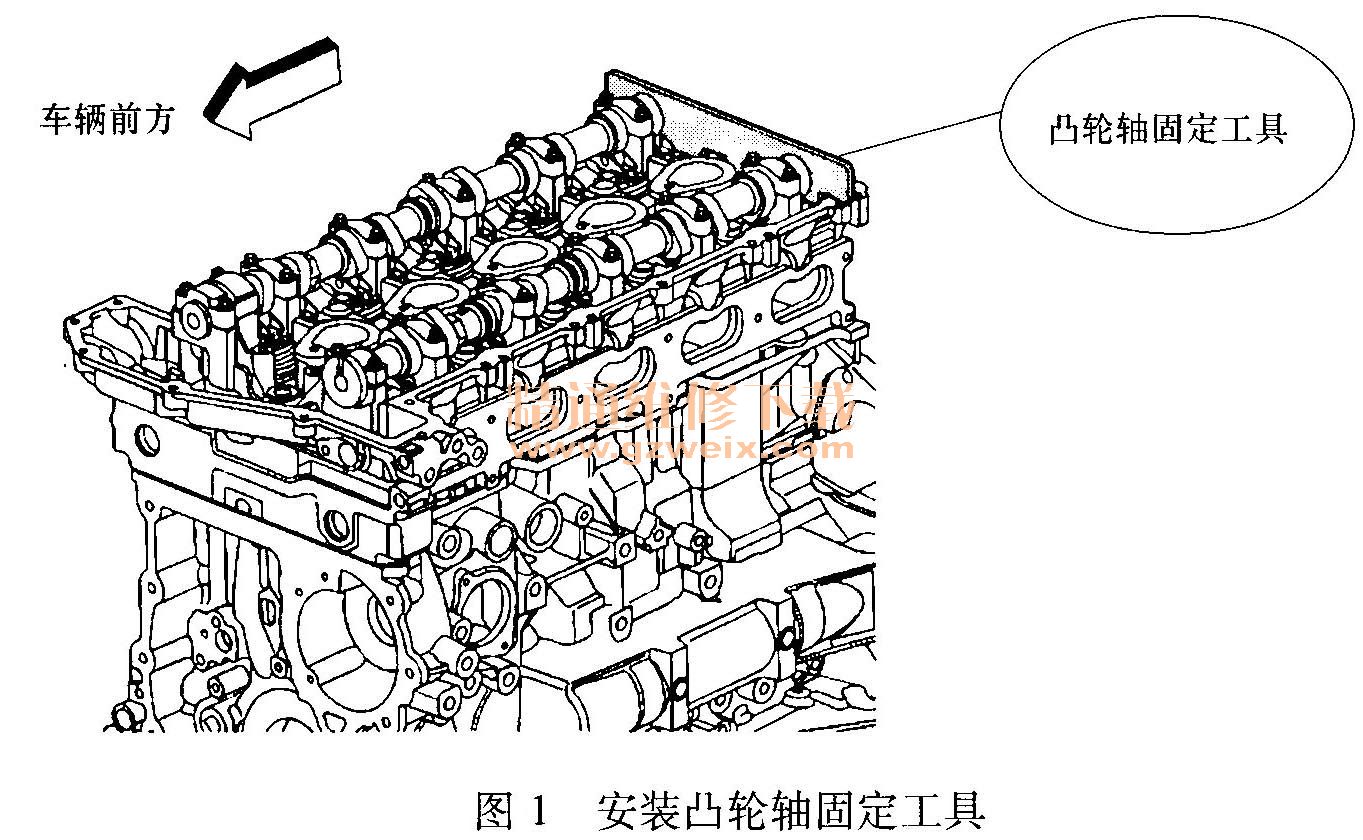

7)把凸轮轴固定工具安装到凸轮轴后端,见图1。

8)按照图2所示,把正时链条张紧器的张紧滑轨压入,解除正时链条的张紧力。

9)按照图3所示,用一个T字形零件将正时链条张紧器的滑轨固定住。

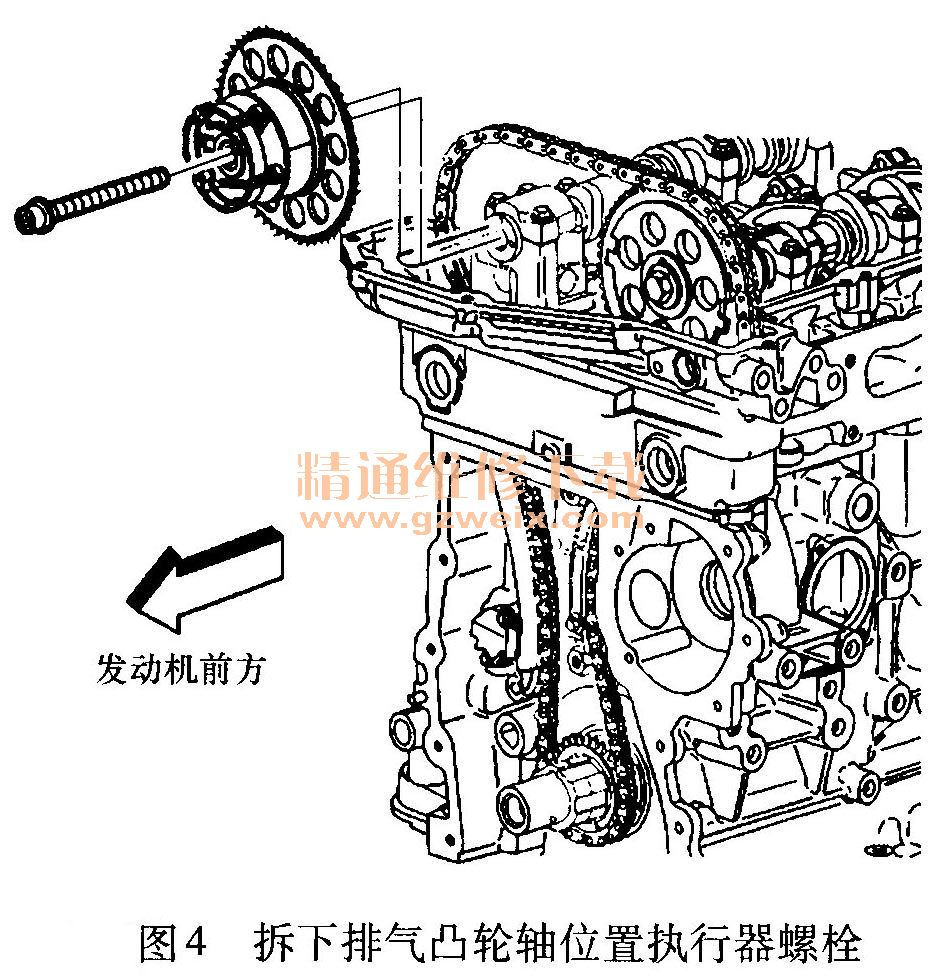

10)如图4所示,拆下排气凸轮轴位置执行器螺栓并将拆下的螺栓废弃。

    11)拆下排气凸轮轴位置执行器。拆下进气凸轮轴链轮螺栓并将拆下的螺栓废弃,见图5。

    12)拆下进气凸轮轴链轮,见图5。
    13)拆卸正时链条,见图5。
    14)拆卸曲轴链轮,见图5。
    15)将拆下的正时链条和链轮擦拭干净。
