2. HUMMER H3轿车3.5L发动机正时链条安装步骤

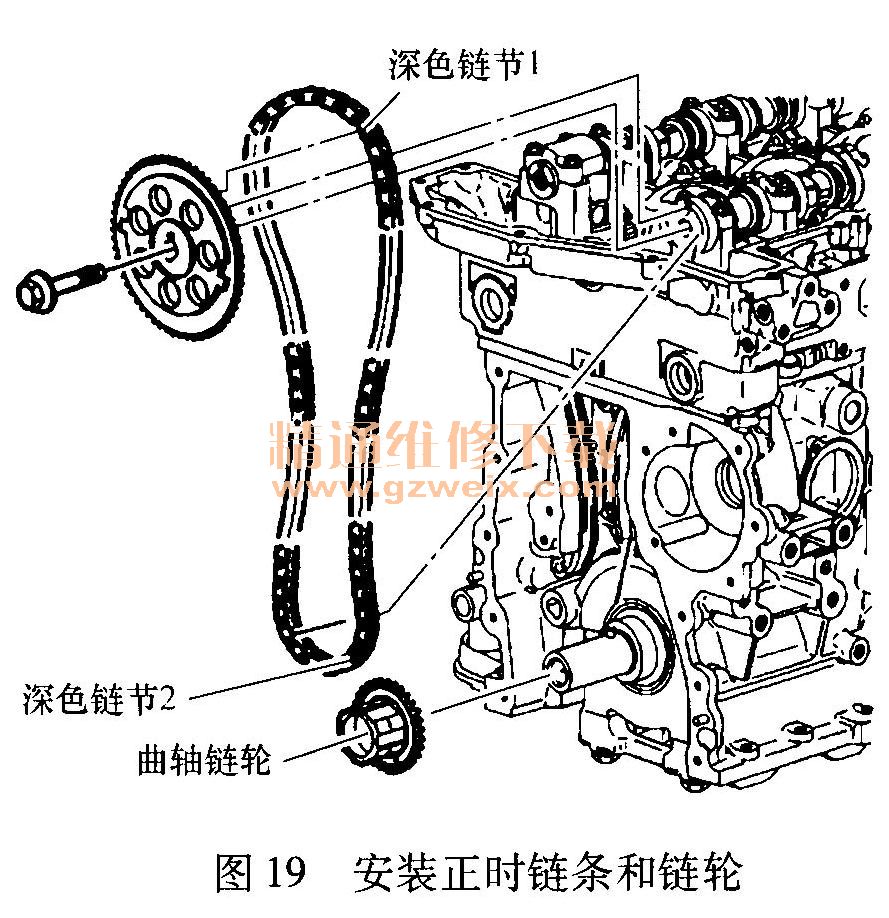

    1）确保气缸1活塞位于上止点位置，曲轴上的销子应笔直朝上。按照图19所示，把曲轴链轮安装到曲轴上。

    2）按照图19所示，把进气凸轮轴链轮安装到正时链条上。将正时链条上的深色链节1与进气凸轮轴上的正时标记对齐。
    3）沿着气缸盖内部的空隙，将正时链条向下放入。
    4）把正时链条安装到曲轴链轮上。
    5）按照图19所示，将正时链条上的深色链节2与曲轴链轮上的正时标记对齐。
    6）把进气凸轮轴链轮安装到进气凸轮轴上。

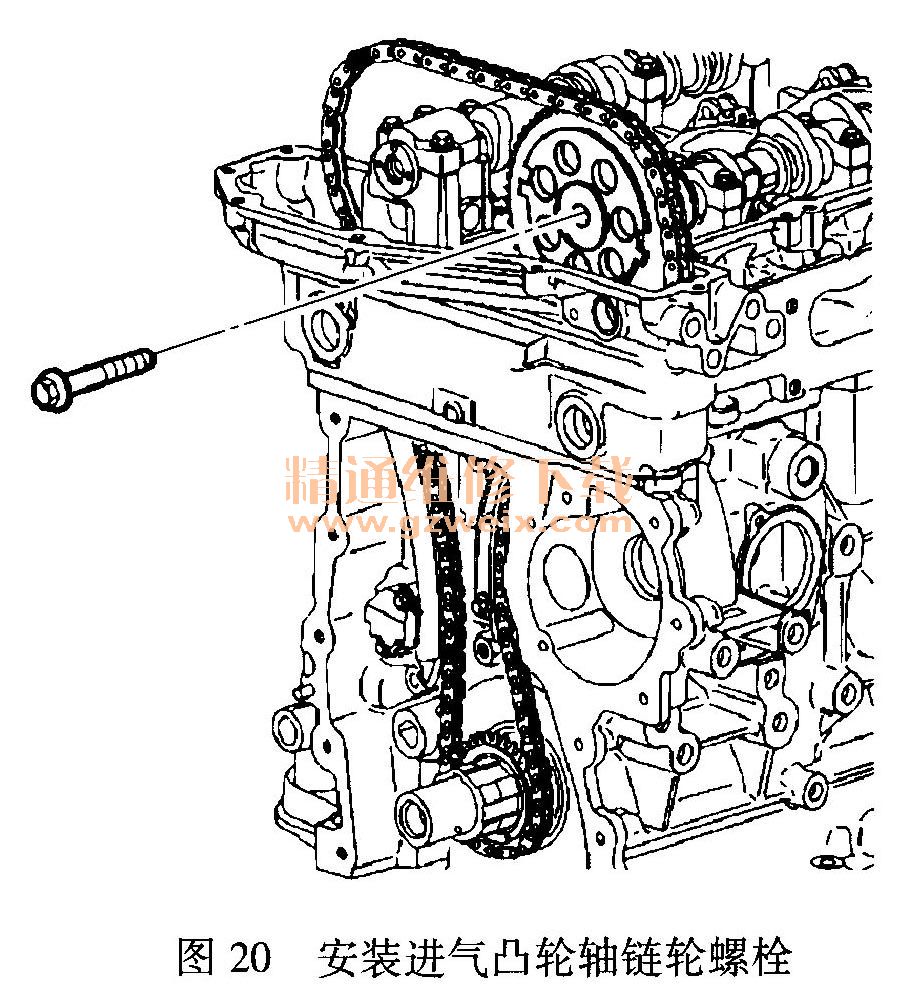

    7）按照图20所示，换装新的进气凸轮轴链轮螺栓。将螺栓紧固至20N·m，然后再将螺栓拧紧100°。
    8）在安装正时链条时，先要确保使凸轮轴位置调节器在完全提前位置（顺时针转动到底）。

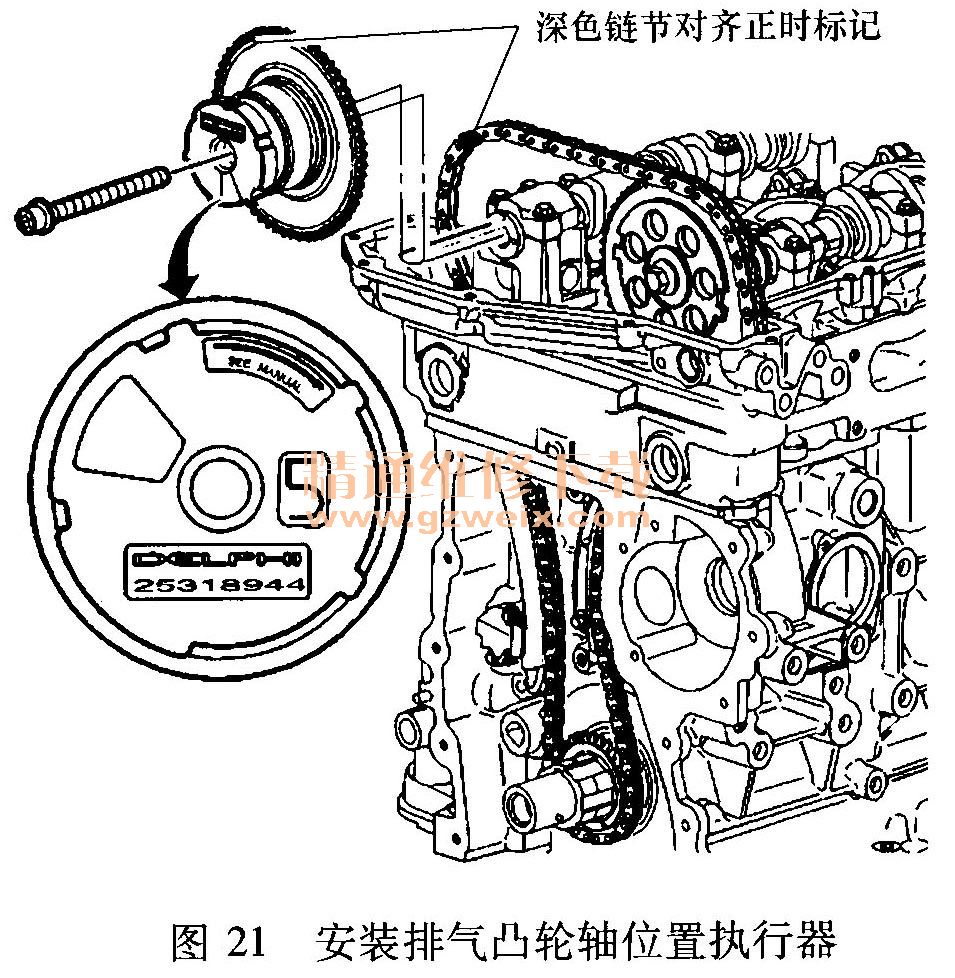

    9）将排气凸轮轴位置执行器安装到正时链条上，按照图21所示，将正时链条深色链节与排气凸轮轴位置执行器链轮上的正时标记对齐。

    10）把排气凸轮轴位置执行器安装到排气凸轮轴上。

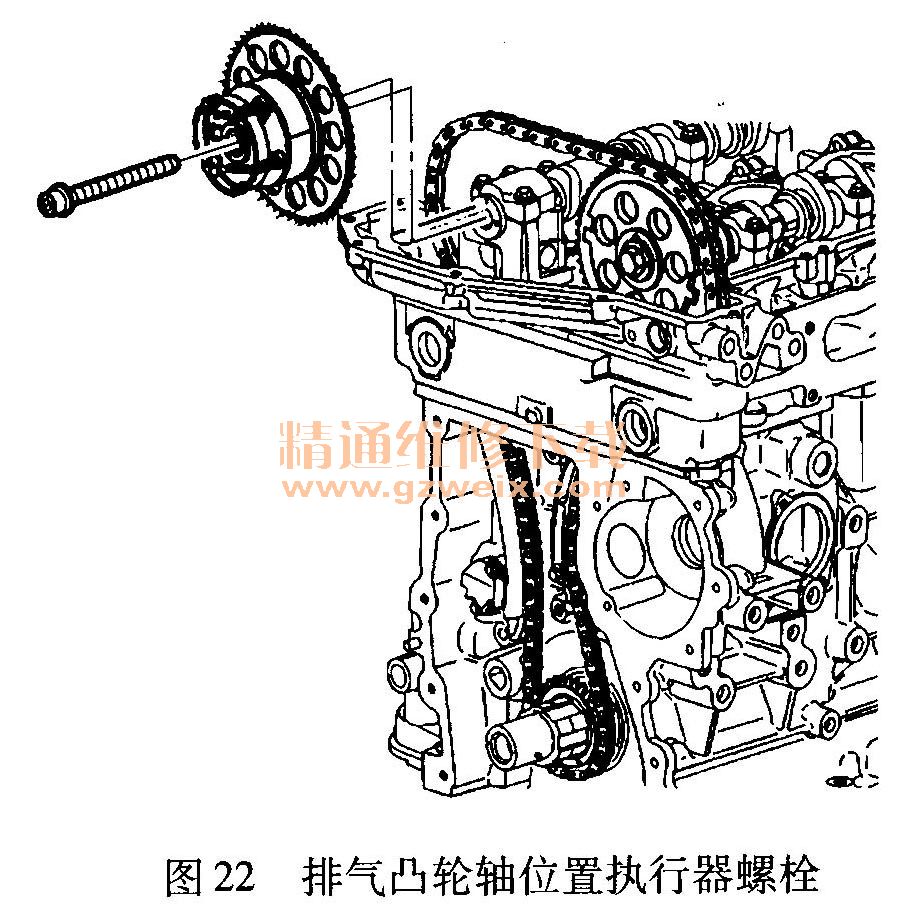

    11）按照图22所示，换装新的排气凸轮轴位置执行器螺栓，将螺栓紧固至25N·m，然后再将螺栓拧紧135°。

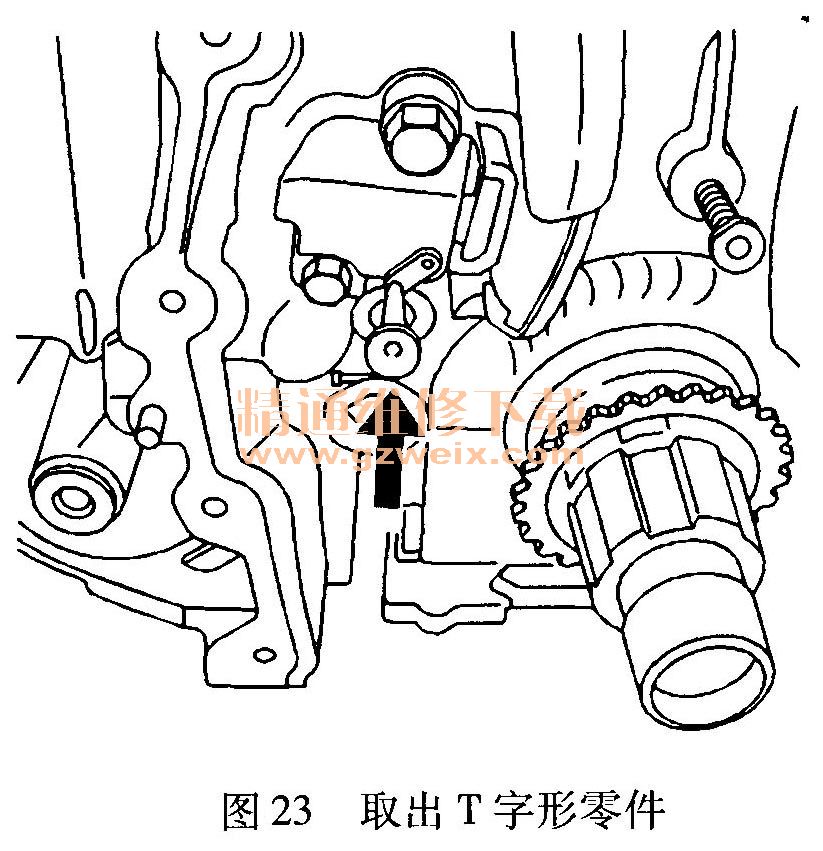

    12）按照图23所示，把固定正时链条张紧器滑轨的T字形零件取下，使正时链条重新张紧。

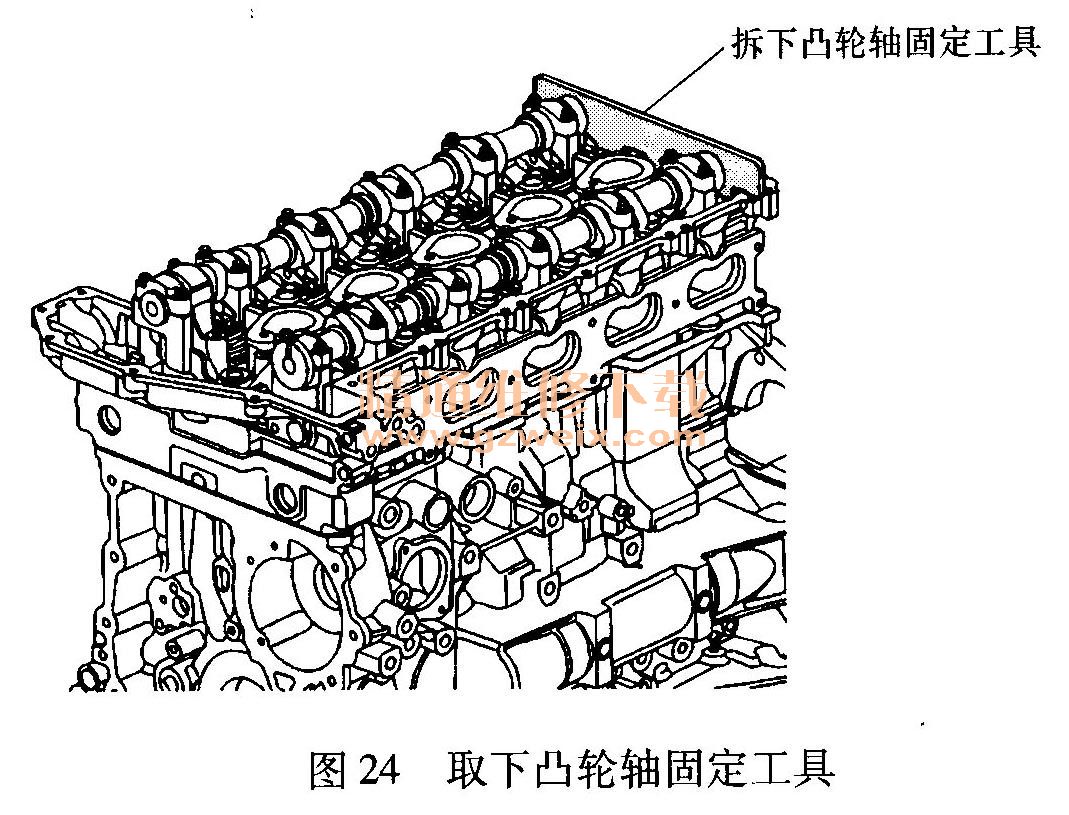

    13）按照图24所示，从凸轮轴上拆下凸轮轴固定工具。

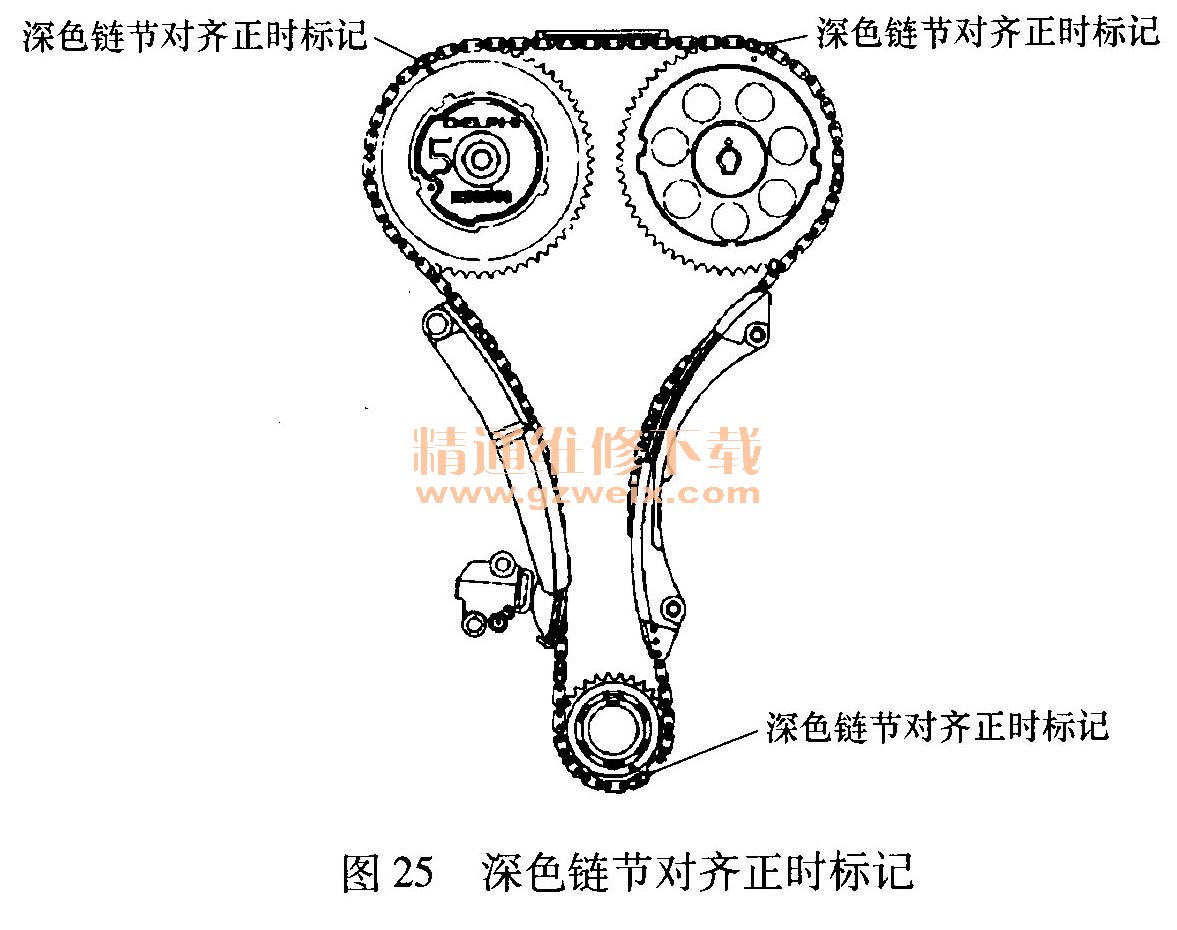

    14）确保正时链条上的深色链节必须与各个链轮上的正时标记对齐，见图25。

    15）安装发动机前盖。
    16）安装进气凸轮轴位置传感器。
    17）安装排气凸轮轴位置传感器。
    18）安装凸轮轴盖。
    19）安装1缸火花塞。
