剖析汽车注意力辅助系统技术
来源:汽车维修与保养  作者:佚名  2017-01-12 08:29:57

    一、概述
    汽车注意力辅助系统(Attention Assist)在长途、单调的旅程中(例如在高速公路和干道上),可探测到驾驶员出现的疲劳或注意力分散等情况,并提醒驾驶员稍事休息。该系统在60km/h至200km/h的车速范围内启用。本文将以以新款奔驰S级(W222车型)为例,介绍该功能。

    二、部件介绍
    1.雨量/光线传感器:如图1所示,位于内部后视镜的风挡玻璃内侧,监测环境光线强度和风挡玻璃上的潮湿度,据此检测一天当中时间的合理性和天气状况,并对夜晚和白天的不同操纵特性进行评估。传感器的信号传送至前SAM控制单元。

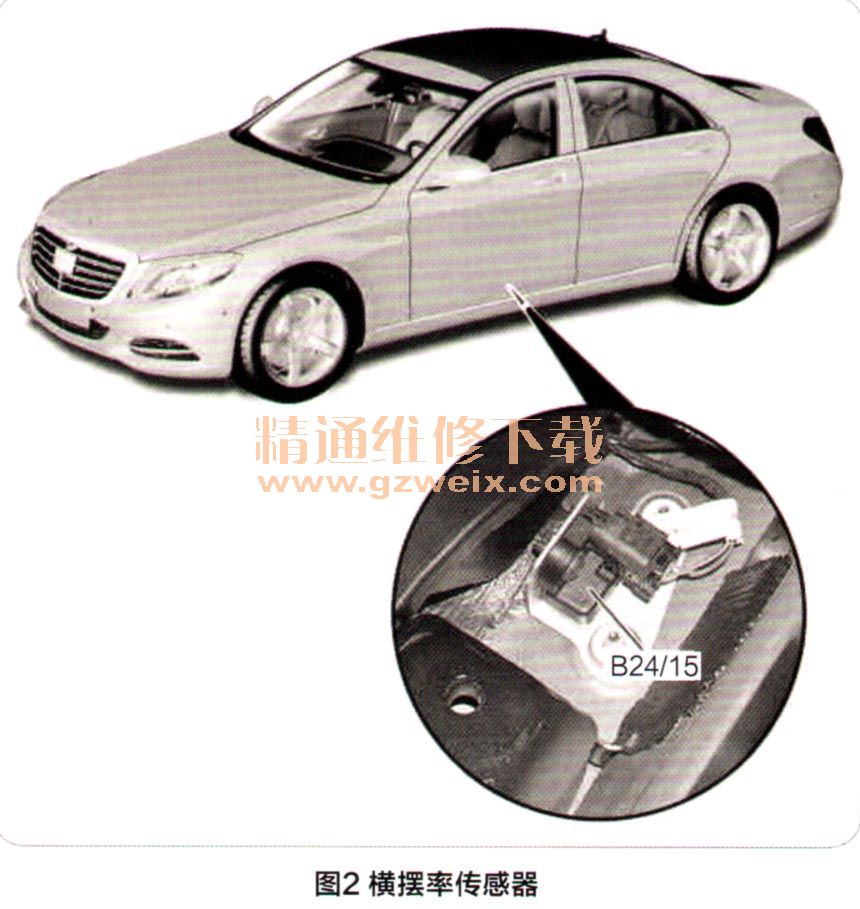

    2.横摆率、横向和纵向加速度传感器(B24/15):如图2所示,位于车辆左侧脚部位置中,测量沿纵轴方向的转动速度,其信号由电控车辆稳定行驶系统(ESP)控制单元(N30/4)通过CAN总线读取。

    3,电控车辆稳定行驶系统(ESP)控制单元:如图3所示,位于发动机舱中制动助力器(A7/7)的左侧,是注意力辅助系统的主控单元,其通过收集CAN网络中的数据及横摆率、横向和纵向加速度传感器(B24/15)的数据进行评估驾驶员疲劳程度,并将评估数据传输至仪表,从而给驾驶员适当的视觉和听觉提示。

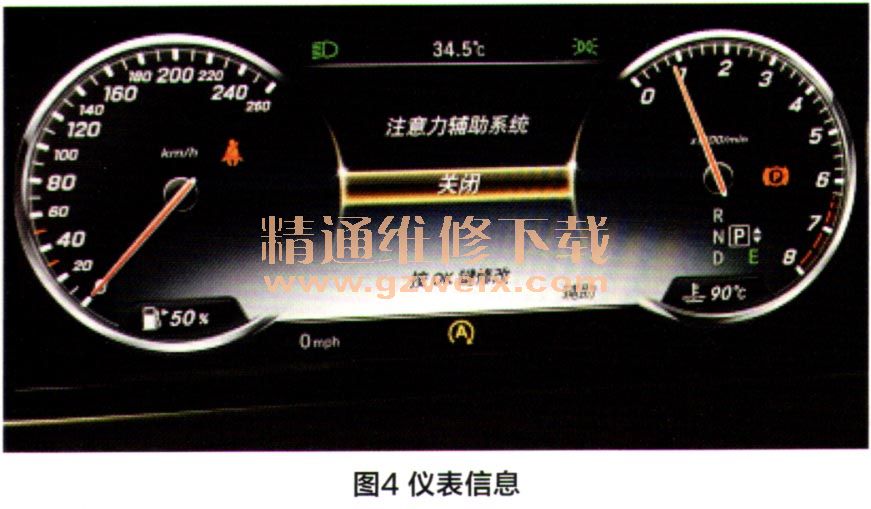

    4,仪表:如图4所示,位于驾驶员侧仪表板处,将注意力辅助系统传输过来的相关信息显示在仪表盘上,并发出提示音,以提醒驾驶员。

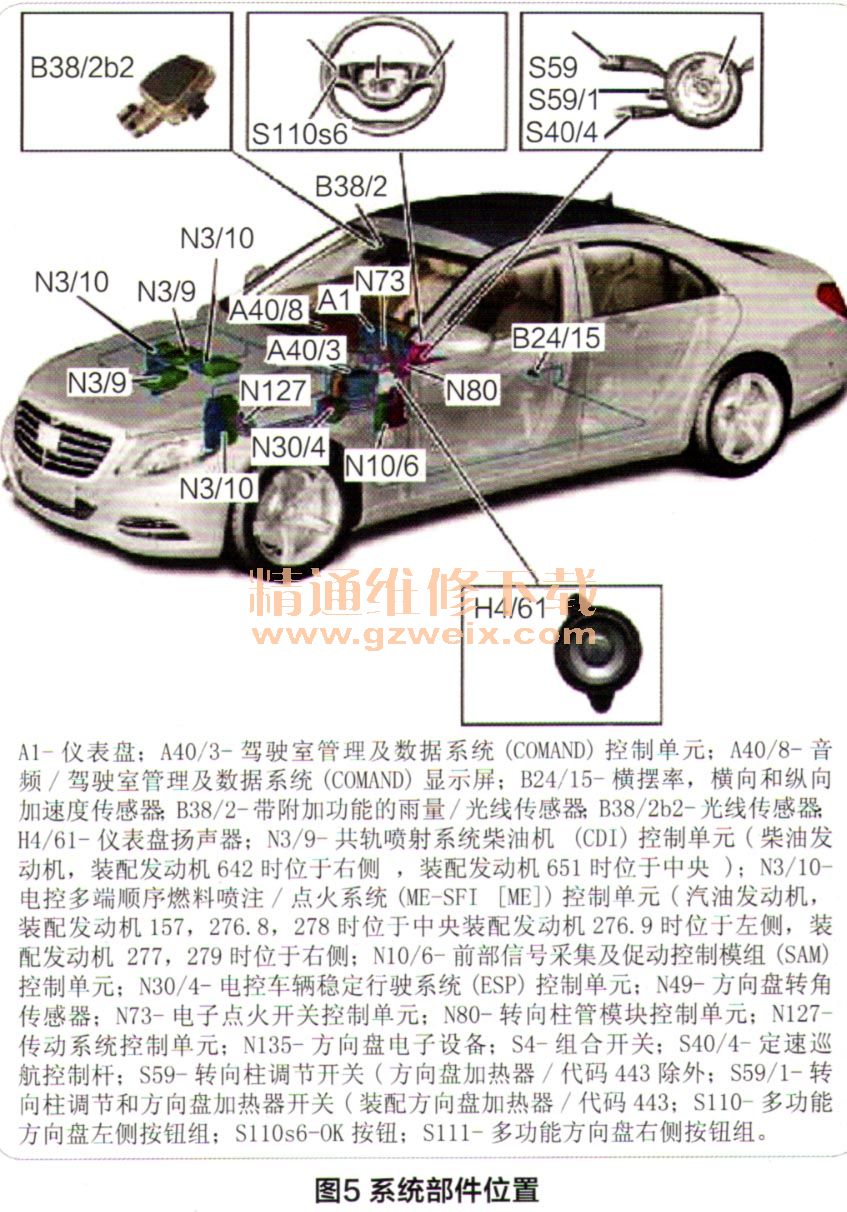

    5.转向柱模块(N80):如图5所示,位于多功能方向盘的正后方,转向柱的转向柱管上。收集转向柱上各开关和转向角信号来评估驾驶行为,并通过Flex E网络传输至ESP控制单元。

[1] [2] [3]  下一页
