3 使用解码器对线路进行检测
    解码器与诊断座连接，与ECU通信。利用解码器和自诊断系统的一些功能可以对执行器线路和传感器线路进行检测。
    1）执行器线路检测使用解码器执行主动测试或当前测试功能，感觉相应的执行元件动作情况。如果能听到声音、摸到振动或看到动作，则说明执行器线路导通性良好。例如，选择电子冷却风扇进行主动测试，可以看到风扇旋转。
    2）传感器线路的检测传感器线路包括参考电源、搭铁和信号线，可以通过模拟故障来判断线路导线的导通性。例如，将进气温度传感器信号线搭铁模拟故障，看自诊断系统是否识别故障码，即如果用解码器读出故障码和数据流，则说明此线路正常。

    4 维修
    维修项目主要包括：更换导线，焊接导线，连接导线。

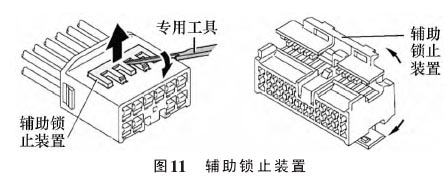

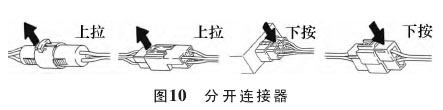

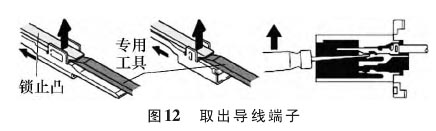

    1）更换导线时，需要将导线的端子从连接器内拆出，步骤为：①分开连接器（图10）；②打开辅助锁止装置（图11）；③撬起锁止凸，取出导线端子（图12）。

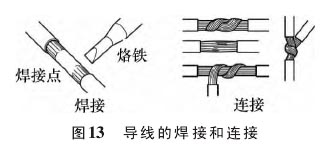

    2）焊接和连接导线，如图13所示。

    5 总结
    在线路检测与维修的实际工作中，会遇到不同系统、不同位置的线路，视具体情况灵活使用检测、维修工具设备和方法。
