SONY CDX- MP50车载音响主机无声音故障
来源:本站整理  作者:佚名  2012-10-05 10:49:00

CDX-MP50型汽车音响是一款中、 高档可播放MP3光盘的CD / 收音两用主机, 商标为SONY, 索尼(中国)电子有限公司前几年生产。该机功放输出功率达52 W×4, 可播放CD / CD-R / RW及MP3光盘,可控制CD换片机, 面板为下翻可拆卸式, 具备2组RCA前置输出, 7种内置三段均衡器 (EQ3), 附卡片式无线遥控器。

CDX-MP50型车载CD音响机示意图如图1所示。该机多安装在捷达、桑塔纳、赛欧、富康、伊兰特、凯越、宝来、福美来、飞度等车型上。通过几年的实际使用,品质较好,不足之处是主机密封欠佳, 长期使用后也有一些常见故障时有发生。



一辆富康ZX系列轿车, 系二汽东风系列2001年生产, 已行驶10.5万公里, 故障为音响主机无声。

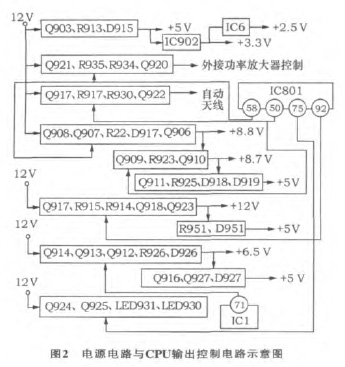

故障诊断与排除 通电试机无声,判断是功放问题。通过查看电源电路与CPU 输出控制电路图(图2) 可知, 功放由Q921、 R935、 R934、 Q920组成外接功放电源控制电路,由IC801的58脚控制 ,只要主机处于工作状态, 58脚就输出高电平,使该电路输出+12 V。 检测该电路输出没有+12 V电压 ,为功放组件的R935断路, 更换功放后试机, 一切恢复正常。
