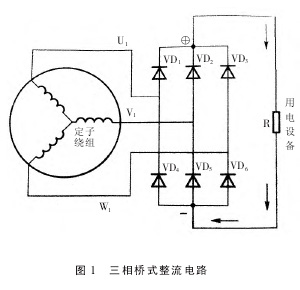

首先，我们先讲一下交流发电机的工作原理，如图1 所示。

发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差120°电角度，且匝数相等。三相绕组的末端连在一起，呈星形连接。当磁场绕组接通直流电时，产生了磁场。发电机带动磁场旋转。根据电磁感应原理，在三相绕组中产生频率相同、幅值相等、相位互差即 120° 的正弦电动势。

Uu1=Vmsinα

Uw1=Vmsin（α+120°）

Uv1=Vmsin（α+240°）

式中：Uu1、Uw1、Uv1分别为三相交流电的瞬时电动势；Vm为最大电动势，α、α+120° 、α+240°分别为三相交流电的初相角。根据正弦函数图像可画出如图2 所示的三相交流电波形，由三角函数知识可知，交点1 为30°、2 为 90° 、3 为 150° 、4 为 210°、5 为 270°、6 为 330° 、7 为 360°。

1：由三相桥式整流电路可知在0°~30°时，二极管 VD3和二极管VD5导通，Uw1电动势最高，Uv1电动势最低，即整流后的电压Vz 解析式为：

即：在 α 为 0°~30°时，得出整流电压的函数解析式为：

，由余弦函数图像可画出 α 为 0°~30°的整流后的电压波形，如图 2 下部所示：0~t1的波形。

2：在 30°~90°时，Uu1电动势最高，Uv1电动势最低，即 VD1和 VD5导通。

整流后电压Vz= Uu1-Uv1在α 为 30°~90°时，得出整流后电动势的函数解析式为：Uz =Vmsin（α+30°），由正弦函数图像可画出 α为 30°~90°时整流后电压波形，如图2 下部所示：t1~t2的波形，同理分别推导出：

由三角函数可分别画出 90°~360°整流后的电压波形，如图 2 下部所示：t2~t7所对应的波形。

通过以上分析，整流后的电压波形是由三角函数的图像画出的。这样在给学生讲解的过程中更加清晰了。

通过三角函数解析式，我们可以看出，整流后的电压是相电压的

倍，

 这正充分说明了三相桥式整流电路比全波整流电路更显现出他的优势。
