一辆行驶里程约3万kM的日产骐达轿车。用户反映：该车发动机故障灯亮，发动机无法启动。
    骐达轿车使用的HR160发动机是1款1.6L排量的汽油发动机。首先对油路进行检查：油箱液面、油泵、油压均正常，排除了油路的故障。对电路进行重点检查诊断，过程如下。

    接车后：用诊断仪检测发动机电控系统，有2个故障码，分别为曲轴位置传感器（P0335CKP）、加速踏板位置传感器2（P2128APP）电源电路故障。
为了能很好排除故障，理清思路，先对产生这2个故障码的机理进行分析，找出故障的真正原因，避免盲目大拆大卸。

    （一）P0335CKP 故障码分析
    1．P0335CKP 为有关曲轴位置传感器的故障码，如表1所示。

    2．曲轴位置传感器线路检测方法及相关电路图如图1所示。

    3．测量相关的技术参数为参考值（如表2、表3所示），通过在各端口与接地之间进行测量得到的。

    4．曲轴位置传感器元件检查
    （1）松开传感器的固定螺栓。
    （2）断开曲轴位置传感器（位置）线束接头。
    （3）拆下传感器。
    （4）目视检查传感器是否损坏。

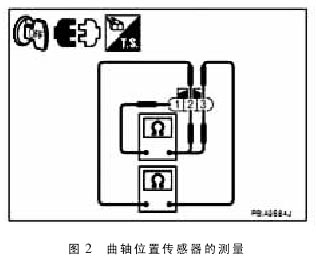

    （5）如图2所示，检查电阻。

    （6）若异常，更换曲轴位置传感器（POS）。

    （二）P2128APP 故障码分析
    1．说明
    P2128APP 为有关加速踏板位置传感器2的故障码。加速踏板位置传感器安装在加速踏板总成的上面。传感器检测加速踏板位置信号并发送给ECM。加速踏板位置传感器由2个传感器组成。这些传感器是1种电位计，它们把加速踏板的位置信号转变成电压信号，并且把这个电压信号发送给ECM。另外，这些传感器还会检测加速踏板的开合速度，并把此信号反馈给ECM。ECM通过这些信号判断加速踏板的当前开合角，并基于这些信号控制节气门控制电机。ECM通过从加速踏板位置传感器接收到的信号判断加速踏板怠速位置。ECM使用这些信号控制发动机工作状态，比如停止供油。
