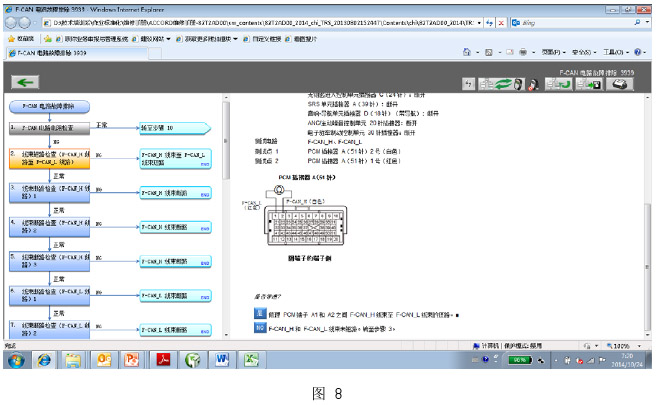

13)如图8，在断开所有F-CAN单元的情况下，检测PCM线束端A1和A2为导通。修理PCM端子A，和A2之间F-CANH线束至F-CAN-L线束的短路
17、F-CAN的F-CAN＿H至F-CAN-L间短路排除后，故障现象依旧，但HDS可与车辆通信，读取DTC为P2623
18、按P2623的故障排除流程检查。

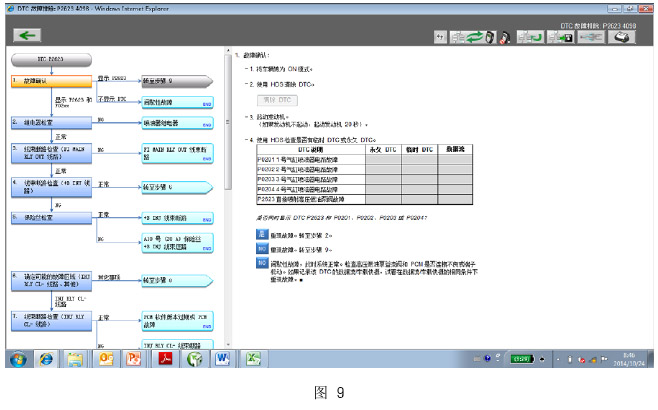

1)如图9，只有DTC P2623，进行PCM与高压油泵间电路线路的检查

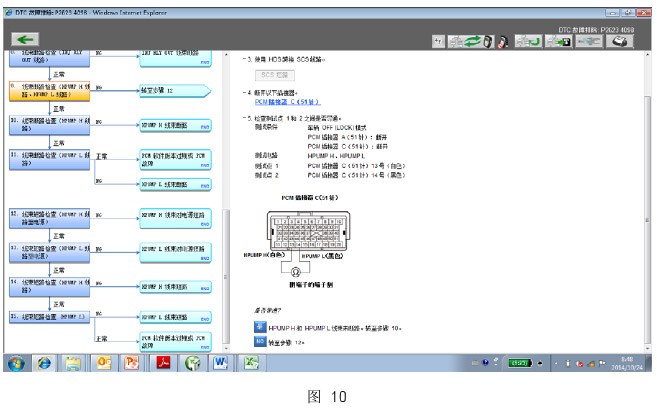

2）如图10，检M PCM线束端子C13 HPUMP H和C14 HPUMP L间的导通性，发现其断路

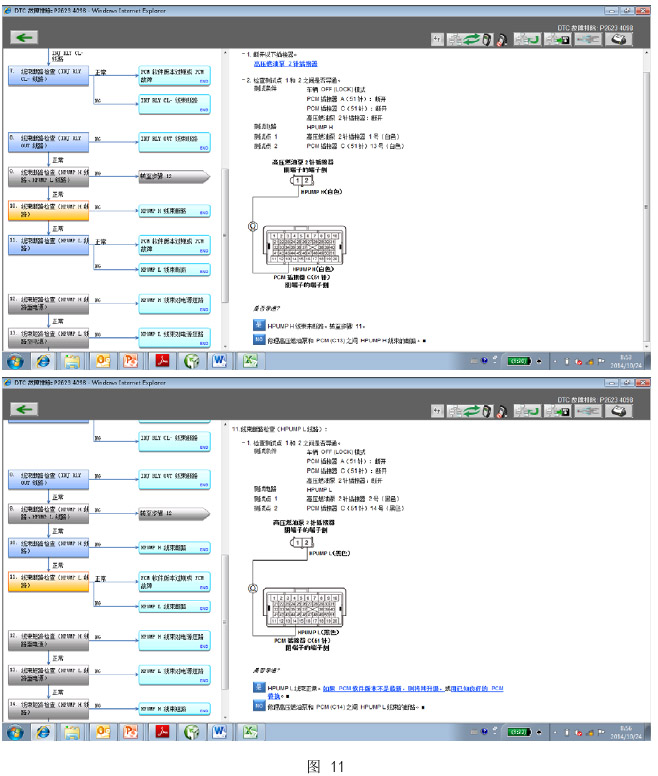

3)如图11，检修PCM与高压油泵电磁阀间电路HPUMP H和HPUMP L的断路
故障排除：F-CAN的F-CANH至F-CAN L间短路及高压油泵电磁阀电路HPUMPH和HPUMP L间断路。
经验总结：
7、F-CAF电路故障是DLC电路故障的类型之一，需按DLC电路故障排除流程检测
8、高压油泵的电压基准为II档时，HPUMP H和HPUMP L的电压均约为3.0V。
