故障现象：发动机提速异常，最高转速受限至2300RPM且游车
故障分析：
14、故障现象确认。如图3，仪表多个故障（发动机、
EPS, VSA、胎压监控、SRS,
ABS、制动系统、
EPB故障灯）亮起、D档等闪烁及发动机转速表失效
15、确认HDS不能与车辆通信
16、按DLC电路故障排除流程检测。

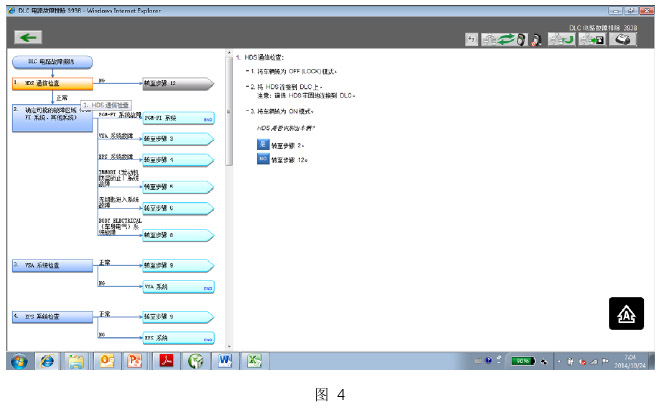

9)如图4，HDS无法识别车辆的情况下，进行DTC检查（B-CAN)。
10）如图5，仪表自诊断为ERROR1 (F-CAN通信故障）且多路自诊断模式1为00029。进行PCM电源和搭铁电路故障排除。
1”如图6，发动机可以起动，进行F-CAN电路故障排除。
12)如图7, F-CAN电路电阻检查，PCM线束端A，和A2间电阻为。
