本田飞度无级变速器(CVT)的分解与装配
来源:本站整理  作者:佚名  2017-03-17 08:25:01

    无级变速器的传动比是连续变化的。无级变速器一般都采用金属带传递动力,并通过主动轮和从动轮带轮直径的变化实现无级变速。广州本田飞度轿车无级变速器的结构如图2-91所示。分解与装配无级变速器(CVT)的步骤如下:

     1.无级变速器(CVT)的拆卸
    (1)拆下变速器油冷却管、油尺导管。
    (2)拆下变速器转速传感器、主动带轮转速传感器、从动带轮转速传感器、限止装置电磁阀、挡位开关。
    (3)拆下控制阀体。
    (4)拆下飞轮壳体
    (5)拆下差速器。
    (6)拆下主减速器主动轴。
    (7)拆下中间轴从动齿轮。
    (8)拆下驻车棘爪、齿套、弹簧。
    (9)拆下起步离合器的卡环、开口环与护圈。

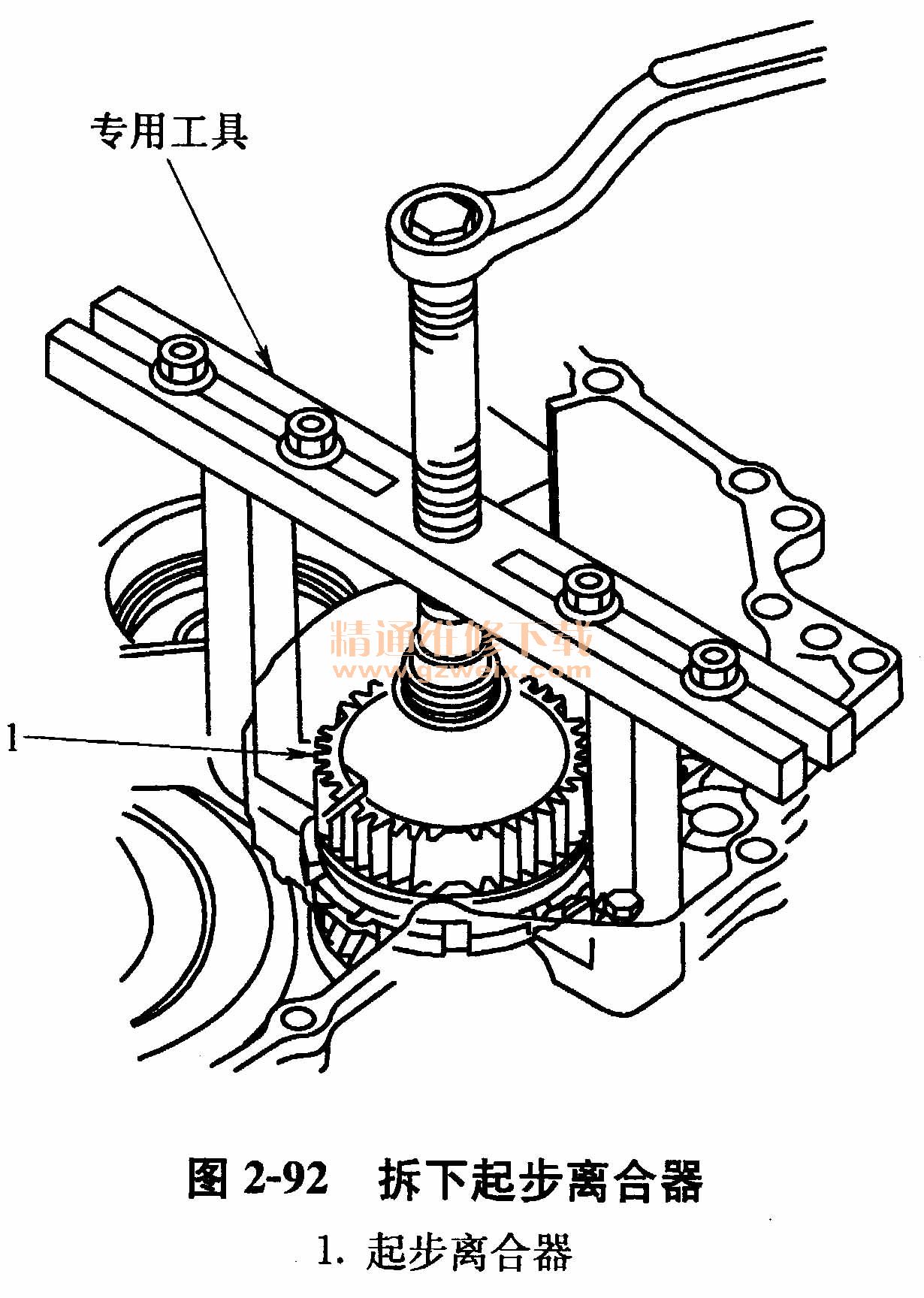

    (10)如图2-92所示,使用专用工具拆下起步离合器。

    (11)如图2-93所示,从起步离合器上拆下中间轴主动/驻车挡齿轮。从中间轴主动/驻车挡齿轮上拆下卡环。

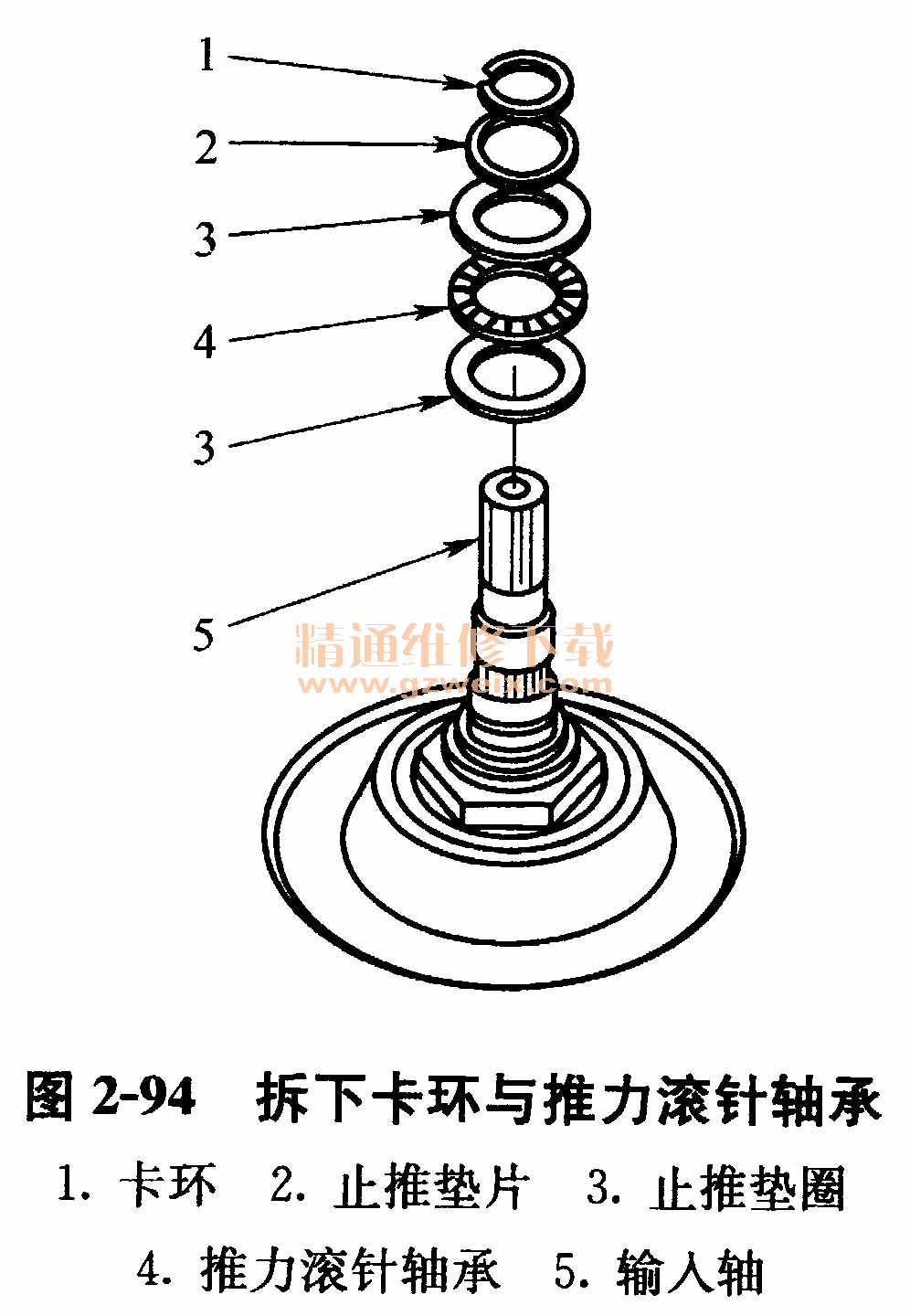

    (12)如图2-94所示,拆下输入轴上的卡环、止推垫片、推力滚针轴承及止推垫圈。

    (13)先拆下变速器油滤清器的卡环,再拆下变速器油滤清器。
    (14)拆下无级变速器端盖、定位销和垫圈。
    (15)拆下手动阀体、锁止弹簧板、定位销和隔板。
    (16)拆下行星齿轮架/输入轴、齿圈。
    (17)拆下倒挡制动器卡环,拆下倒挡制动器底板、制动盘和制动板。
    (18)拆下前进离合器卡环,拆下前进离合器底板、离合器盘和离合器板。
    (19)拆下主动带轮轴上前进离合器毂卡环,拆下前进离合器毂与卡环护圈。

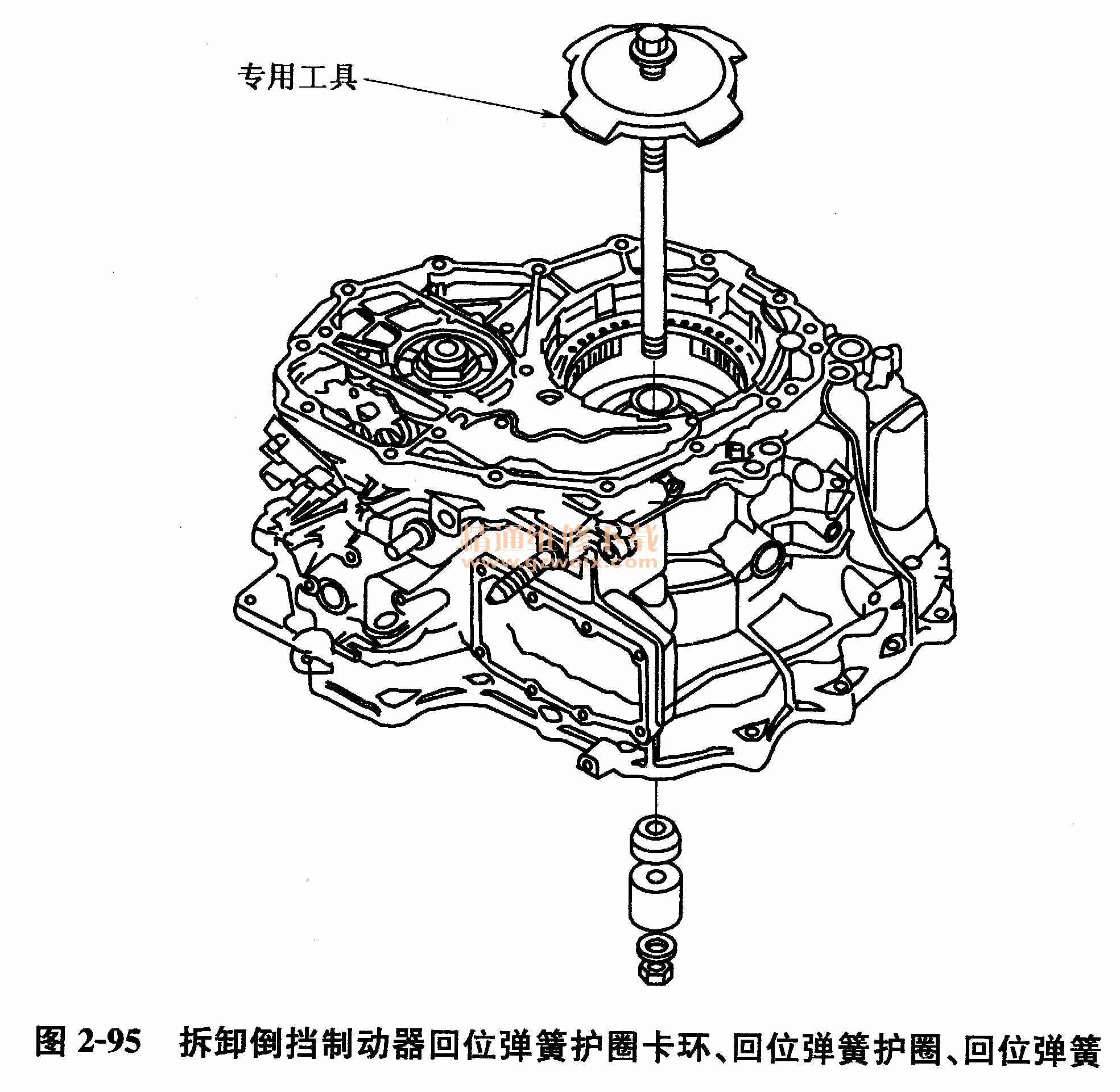

    (20)如图2-95所示,用专用工具拆下倒挡制动器回位弹簧护圈卡环,拆下倒挡制动器回位弹簧护圈、回位弹簧。

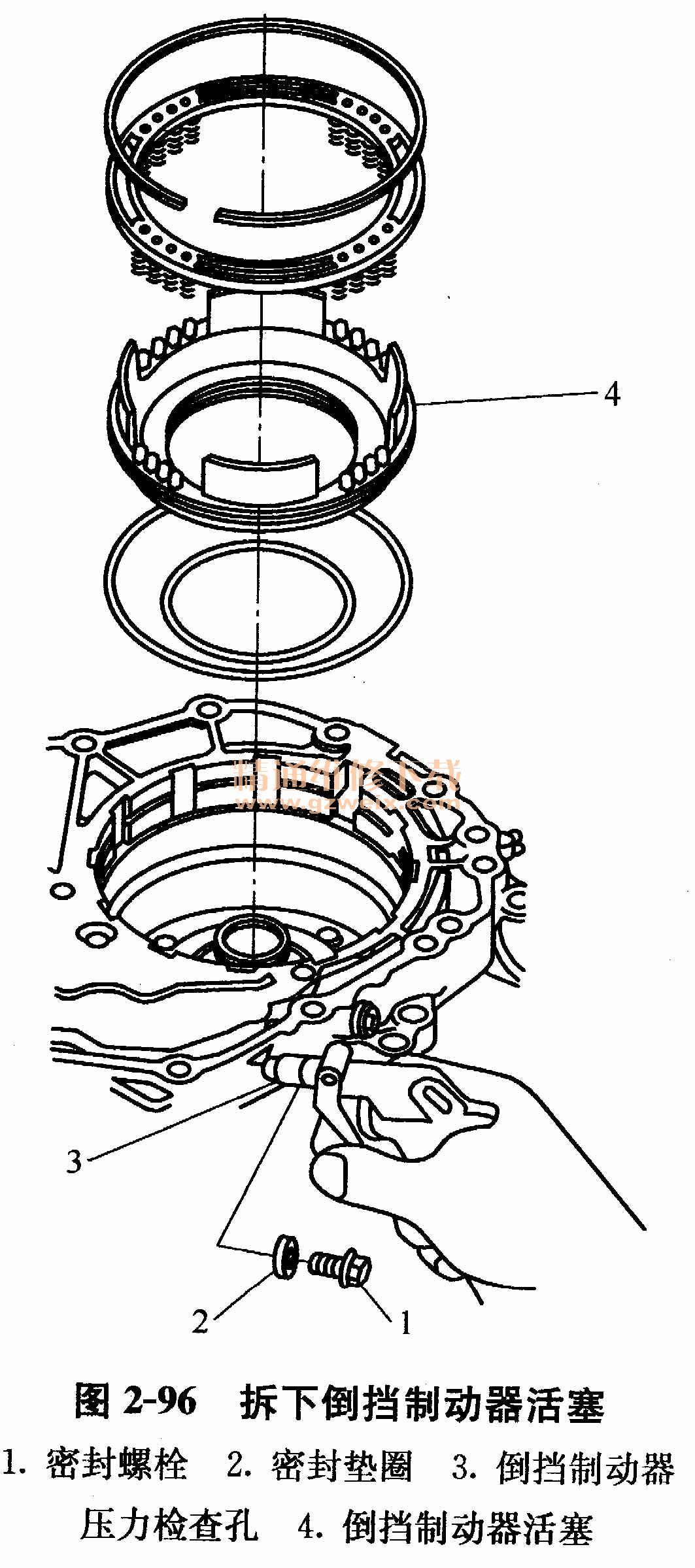

    (21)如图2-96所示,从倒挡制动器压力检查孔上拆下密封螺栓和密封垫圈,利用压缩空气拆下倒挡制动器活塞。换上新的密封垫圈,重新装上密封螺栓。

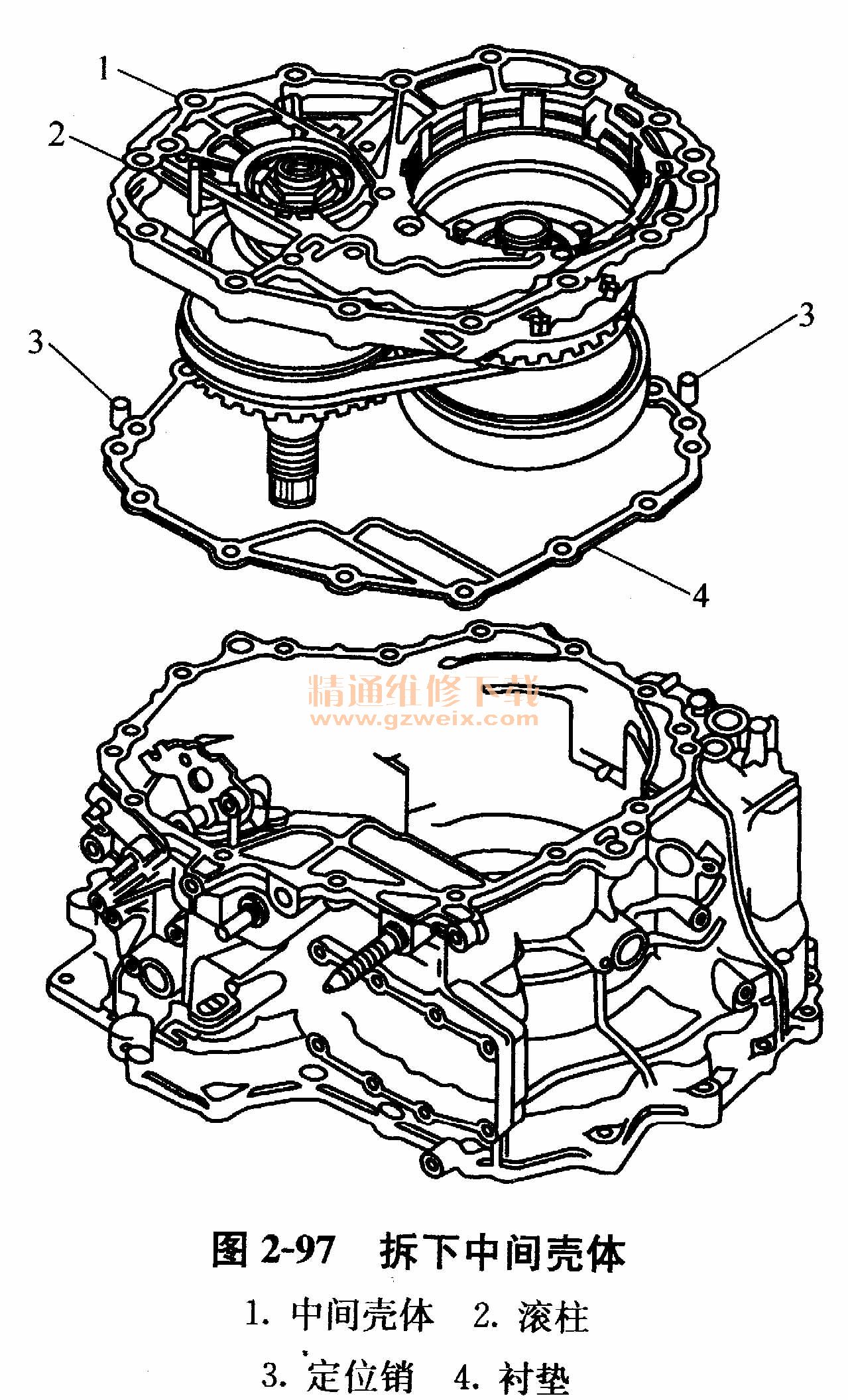

    (22)如图2-97所示,拆下滚柱、中间壳体、定位销和衬垫。

 (23)拆下变速器油管道、变速器油滤清器、变速器油油路集流体、主阀体。
(24)拆下变速器油磁铁,将其清洁干净,并重新安装到飞轮壳体上。

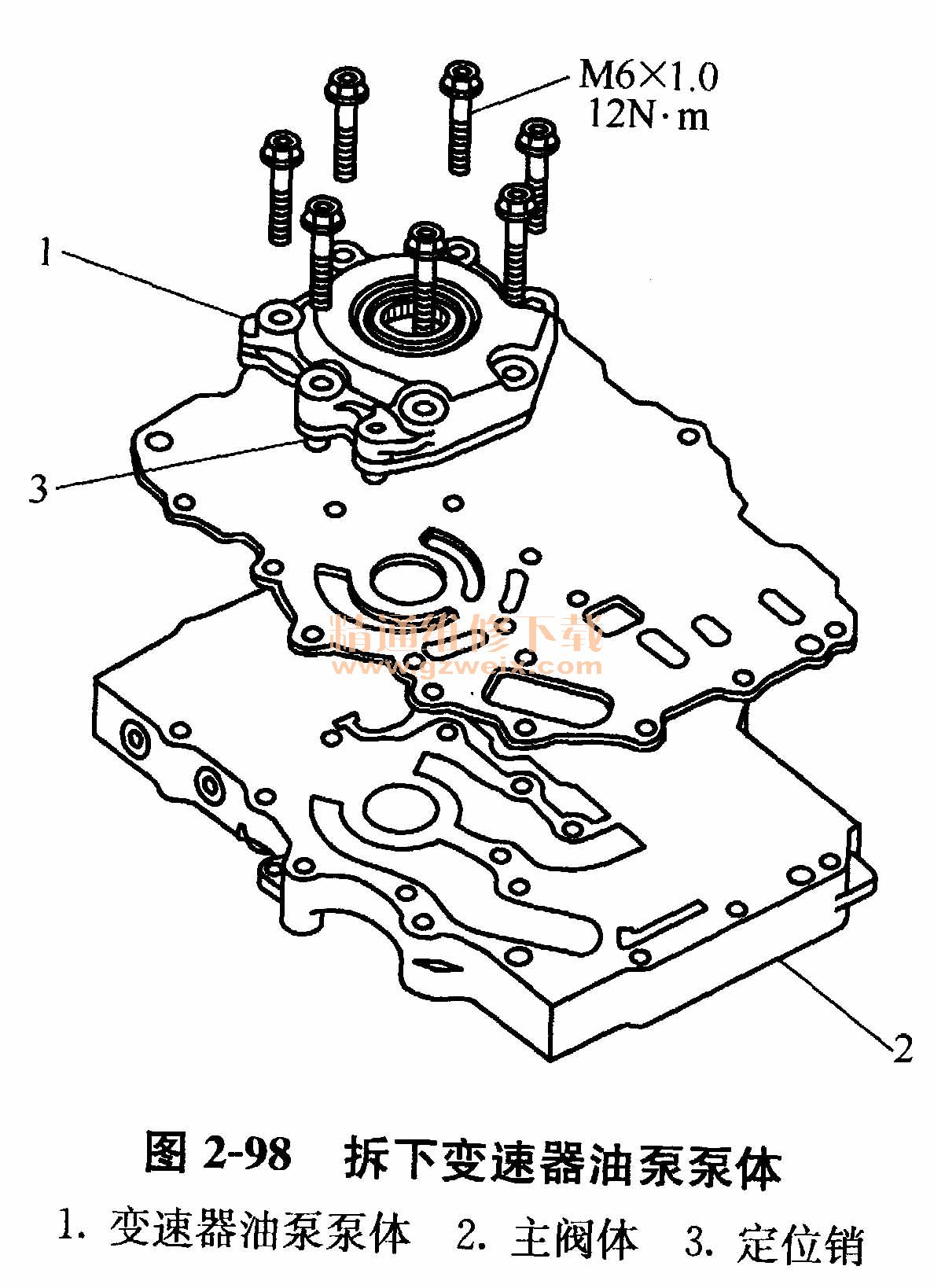

(25)如图2-98所示,从主阀体上拆下变速器油泵泵体。

[1] [2] [3] [4]  下一页
