宝马523Li轿车后备箱无法遥控开锁
来源:汽车维修技师  作者:佚名  2018-01-12 11:21:23



      一辆行驶里程约16万km的2010年宝马523Li轿车。用户反映:该车辆的后备箱无法通过遥控器开启。
    故障诊断:接车后首先验证用户反映的故障现象,确实如客户所述,车辆只能用机械钥匙打开后备箱。ISID诊断无相关故障,调用车身标准模块功能,读取后备箱开关识别正常,打开和关闭识别正常。并且发现通过驾驶室内的开关也无法解锁。接下来进行基础的检查排除工作,调出后备箱开启的控制电路图,如图1所示。

    先检查后备箱锁块的控制,检查后备箱锁块M17b的1号脚,在后备箱打开时搭铁正常;后备箱打开时2号脚信号电压3.3V,正常;按压开关时,测量4号脚电压为0,怀疑断路,检查后备箱线路弯折点正常。测量M17b的4号脚到A1。车身标准模块之间导通正常。测量4号脚时发现对地短路,拔掉X13253插头就不搭铁了,怀疑车身控制模块KBM内部搭铁,于是试换KBM车身控制模块,故障依旧。
    后备箱盖联锁装置作用是打开后备箱盖时,解除后备箱盖锁的电了锁闭。后备箱盖连锁通过一个电气驱动装置进行,它用于解除后备箱盖旋转锁销的连锁。解除连锁可以通过下列操作点实现:
    ·通过遥控器可以将后备箱盖解除连锁,而无须取决于中控锁的状态
    ·后备箱盖可以在中控锁处于“解除连锁”状态,且车辆静止时解锁
    ·后备箱盖可以在车辆静止且总线端R断开时解锁(总线端R的功能可设码)。后备箱盖也可以在中控于”连锁”状态下解锁

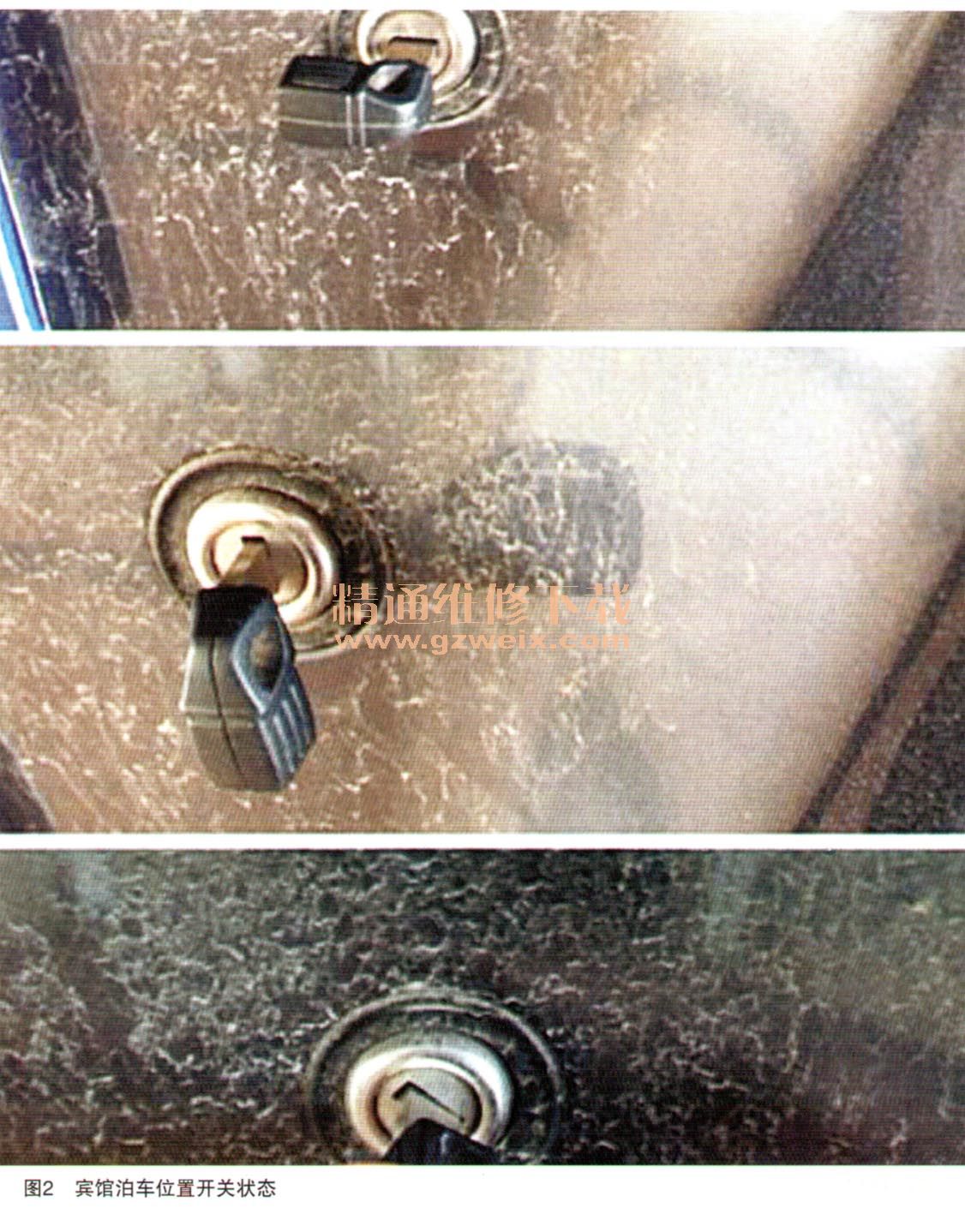

    宾馆泊车位置可通过后备箱盖锁装入。如果宾馆泊车位置被激活,则后备箱盖将既不能通过遥控器,也不能通过按钮进行解锁。如图2所示,图中由土至下依次是:泊车开关功能开启、正常状态、机械解锁状态。

    根据上述的描述,继续检查发现后备箱盖有个机械钥匙孔,里面有个触点开关连接到CAS,该触点开关为后备箱盖锁开关(宾馆泊车位置开关),检查发现该触点开关损坏(常闭)导致CAS得到的信号有误,造成宾馆泊车开关启用,后备箱盖只能通过机械钥匙开锁。更新该触点开关后故障消失。
