一辆行驶里程约7万km、搭载N62发动机的2012年宝马X5运动型多功能车。用户反映：该车无法启动。

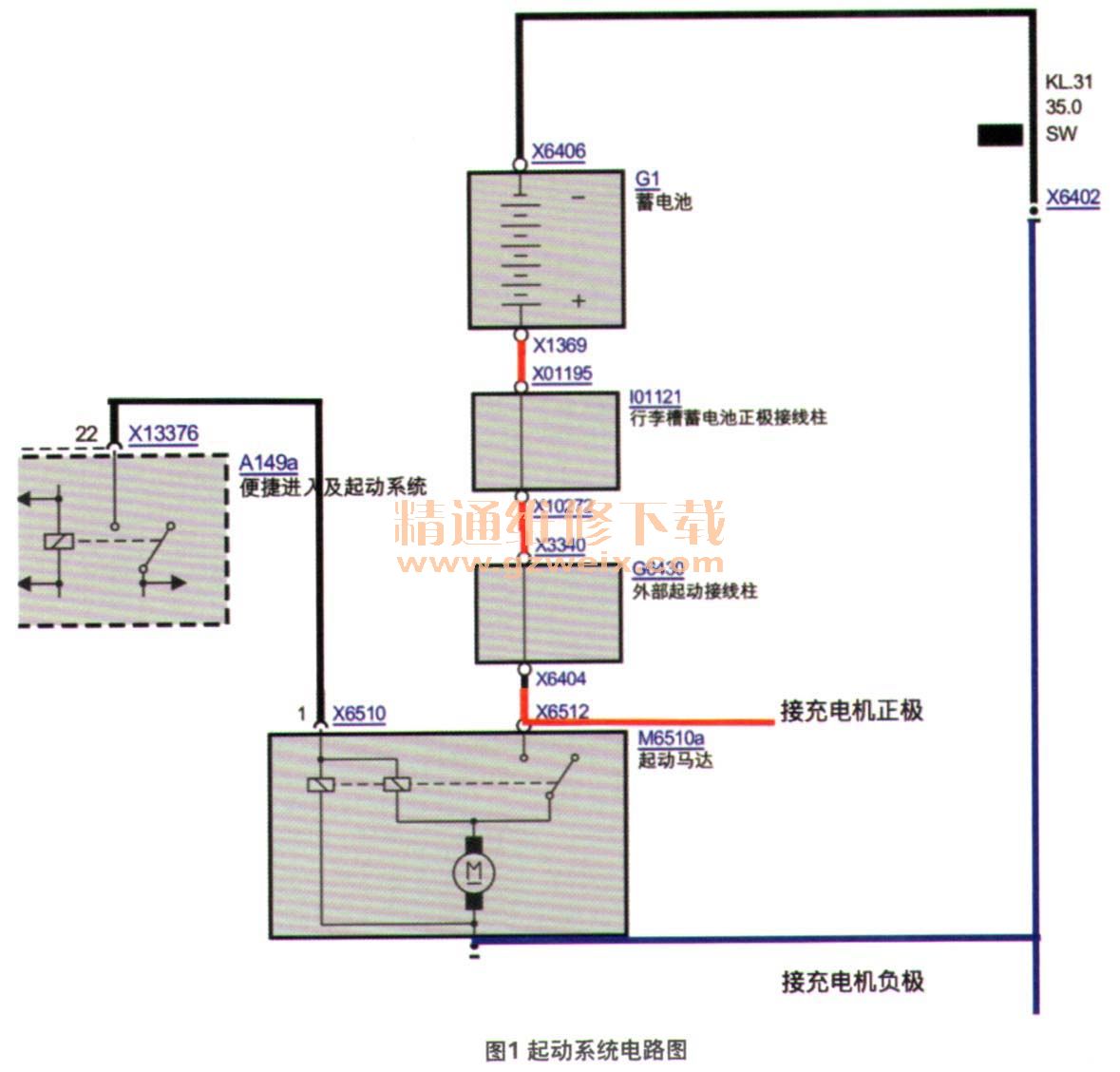

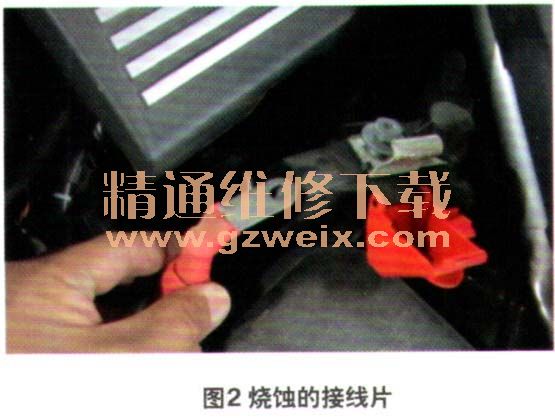

    检查分析：维修人员试车发现，该车启动机无法运转。用棘轮扳手转动曲轴，没有感到异常阻力，说明发动机无法转动的原因是启动机的输出扭矩不足。启动车辆时测量启动机电源端的电压，发现仅有6V，显然这是启动机无法转动的直接原因。将辅助电压接在启动机电源端试车，车辆顺利启动。这说明启动机到蓄电池的之间的线路有问题。查看电路图（图1）得知，该车从蓄电池到启动机有2个节点，分别在行李舱和发动机舱内。检查发动机舱内的节点发现其接线片已经烧蚀（图2）。



    故障排除：清理接线片并将其紧固，试车确认故障排除。
