一辆行驶里程约1万km的2013年宝马X5。用户反映：该车辆在使用中经常出现中央显示器显示黑屏的现象，有时候还显示红屏的现象。车辆的收音机、多碟机音频播放一直正常。

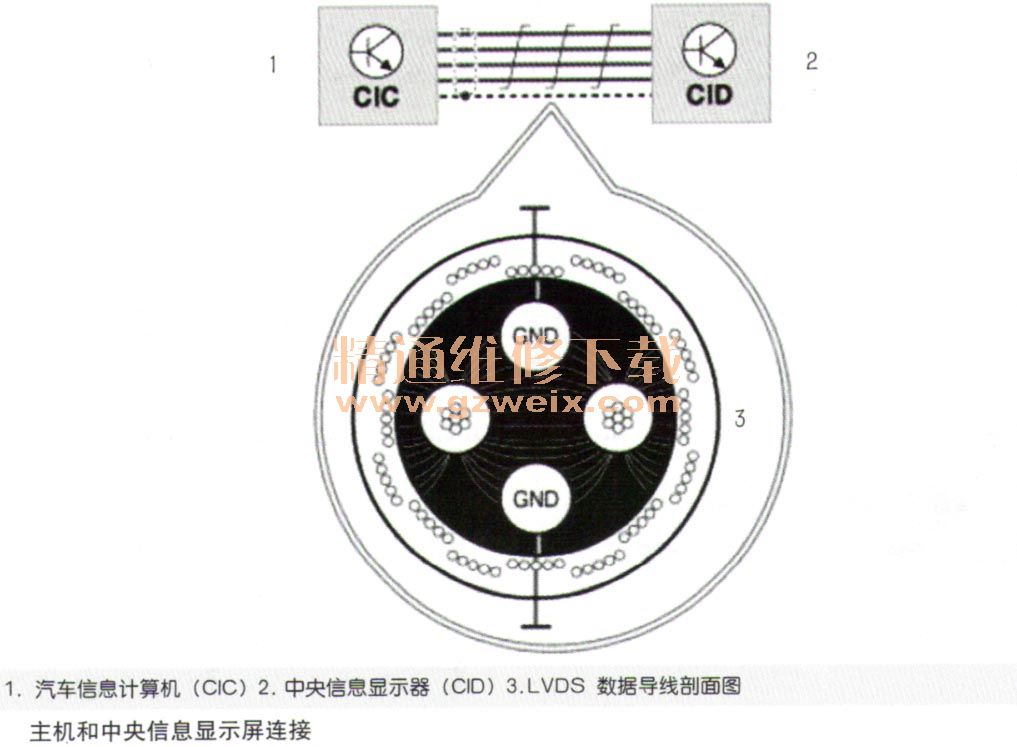

    故障诊断：接车后发现车辆的故障现象当前存在，中央信息显示屏一直呈黑屏状态。车辆可以播放收音机、碟机中音频。虽然中央信息显示屏的画面无法显示，操作I Drive可以感觉音频的控制发现了变化，说明I Drive功能正常。连接ISID进行诊断检测，读取和车辆信息娱乐系统相关的故障存储：00A472（视频连接：LVDS闭锁缺失）。LVDS即Low-Voltage Differential Signaling低压差分信号，使用1根4芯屏蔽导线进行高速连接。采用LVDS输出接口传输数据，可以实现数据的高速率、低噪声、远距离、高准确度的传输。中央信息显示器（CID）是主机的显示仪表，它自己本身不产生任何屏幕内容。主机（CIC）和中央信息显示器（ CID）之问的连接如图所示。

    故障码的类型为当前存在，故障频率5次。选择故障内容执行检测计划，系统执行中央信息显示器（CID）显示功能测试。蓝屏与红屏颜色测试时，CID只出现了测试蓝屏画面，却没有显示出红色的测试画面。最终故障范围锁定为主机（CIC ）、中央信息显示器（CID）或者LVDS电缆，没有确定故障点。
    查看中央信息显示器功能描述，有这几种症状的诊断说明。
    （1） CID图像消失
    图像消失，同时声音输出也消失时，并非代表CID损坏。在这种情况下必须首先检查主机的功能。在滞后接通、图像静止或部分图像内容不存在时也要同样处理。如果有声音输出，则必须检查CID和主机的功能。
    （2）与LVDS信号有关的故障
    如果有与LVDS信号有关的故障记录，则必须首先检查主机的功能性，然后再检查LVDS数据导线。
    （3）与温度过高有关的故障
    在不利的工作条件下CID的温度可能剧烈升高，CID在这种情况下调低其亮度。在特殊情况下CID甚至完全关闭。在完全关闭背景亮度时在CID中建立一条故障码存储记录。CID中温度过高的原因可能是：
    ·外部温度高
    ·太阳照射强
    ·加热管道输送过多热量
    （4）红色屏幕（无信号屏幕）
    LVDS数据错误时，CID显示约30s的红色屏幕（无信号屏幕），之后CID完全关闭，并且只要存在LVDS数据错误，则一直保持关闭状态。这并不是CID的故障表现，这种情况下必须确保主机和LVDS数据导线的功能性。
    很显然这辆车的故障现象和第四种症状比较类似，主机可以正常播放音频，一般主机出现故障后会和第一种症状比较像，声音和图像会同时出间题，所以故障范围应该在CID和LVDS数据导线。为了最终锁定故障点，最有效和直接的办法是对调中央信息显示屏。对调中央信息显示屏后，这辆车的中央信息显示屏立即可以正常显示画面，另一辆车则出现了显示屏黑屏的现象，故障点锁定为中央信息显示屏故障。
    故障排除：更换中央信息显示屏，对车辆进行编程设码，故障排除。
